TREEHOUSE SCREW – GTS SIDE

„Take a walk on the wild side“

Die GTS Side ist eine praktische Lösung für die Befestigung von seitlich auskragenden Balken mit Kopfbändern am Baum. Typische Anwendungen sind Treppen, Holzdecks und kleine Plattformen mit geringer bis normaler Belastung.

115,00

inkl. MwSt. zzgl. Versandkosten

Vorrätig

Vorrätig

✓ Made in Germany ✓ 50 Jahre Garantie ✓ 30 Tage Rückgabe

Einfache Montage

Balken seitlich befestigen

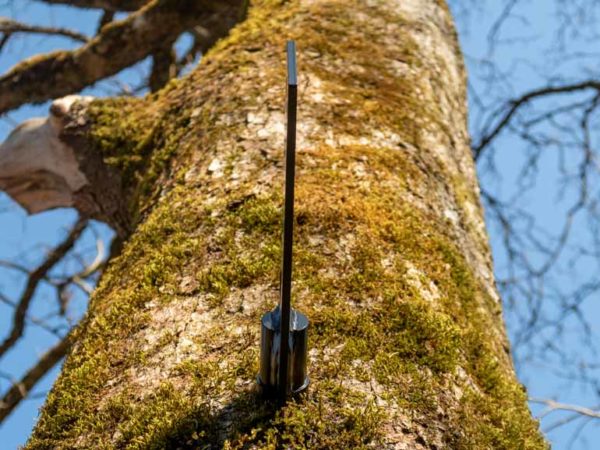

Die GTS Side ist vielseitig einsetzbar, einfach zu montieren und kann auch in geneigten Bäumen verwendet werden. Sie wird mit dem gleichen Schlangenbohrer ø 36 mm wie die anderen GTS-Schrauben vorgebohrt und mit dem Griff der 1“-Ratsche eingedreht.

Hier findest du das Montagevideo der GTS Side.

Baumhaus Bauen Balkenkonstruktion Konsole

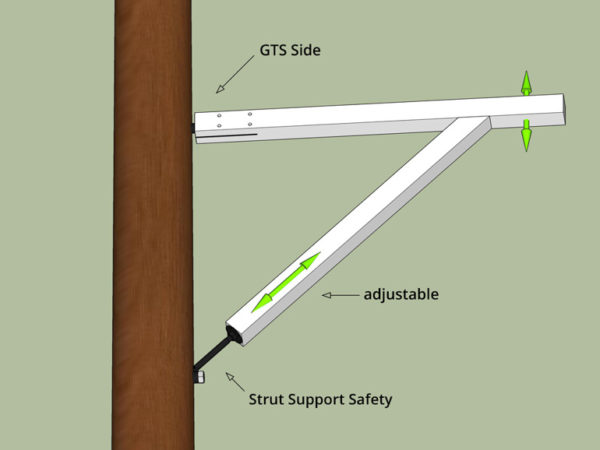

Tragbalken + Kopfband

Stützdreieck
Die GTS Side und der daran befestigte Holzbalken benötigen immer eine Stützstrebe (Kopfband), mit der sie ein starres Dreieck bilden. Je größer der Hebelarm und die Last, desto größer muss dieses Dreieck sein. Insbesondere bei weichem Holz darf die GTS Side nicht zu stark seitlich belastet werden.

Baumhaus einzelner Baum Anleitung Plattform

Guter Halt

Die andere Seite
Bei hoher einseitiger Belastung neigt das Dreieck zum Kippen und die GTS Side wird durch die Hebelkräfte stark auf Zug beansprucht. Damit die GTS Side nicht herausgezogen werden kann, sollte bei hoher Belastung immer eine Gegenschraube montiert werden, die das Kippen verhindert.

Was wird geliefert?

1 × GTS Side

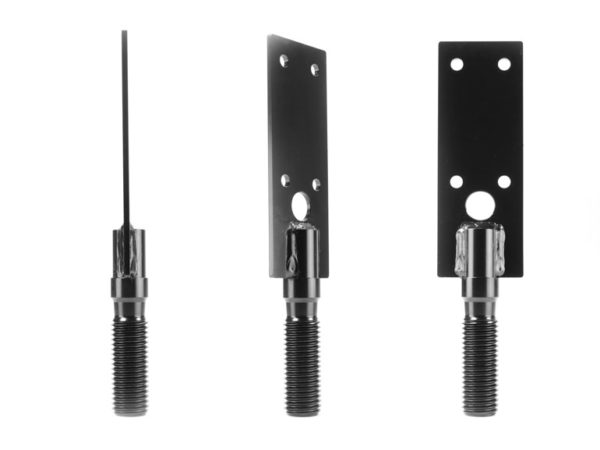

Produkt Details
  • Tree Thread ø40: Speziell entwickeltes Grobgewinde für den Baum garantiert hohen Auszugwiderstand (500 – 1000 kg).
  • Seal +: Die Verdickung von Gewindefreistich zu Schaft dichtet das Bohrloch ab.

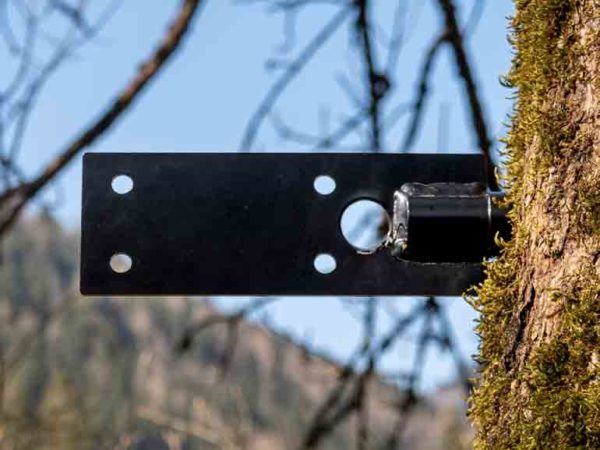

  • Plate 6: 6 mm starkes Blech zum Befestigen von Holzbalken. Der Schlitz kann perfekt mit einer gewöhnlichen Motorsäge ausgesägt werden.
  • Black KTL Coating: Das umweltfreundliche Beschichtungsverfahren sorgt für optimalen Korrosionsschutz und hervorragende Gleiteigenschaften. Durch die schwarze Optik verschwindet die Schraube unauffällig im Baum.
Technische Daten
  • Zertifizierter DIN Qualitätsstahl
  • Spezielle Stahllegierung (Welle nicht schweißbar)
  • Maße:
    • ltotal = 390 mm
    • lthread = 100 mm
  • Blechmaße: 250 × 90 × 6,0 mm
  • Löcher Blech:
    • 4 x ø 13,0 mm (Schlossschrauben)
    • 1 x ø 30,0 mm (Montage mit Stahlrohr)
  • Gewicht: 2455 g
  • Artikel-Nr.: TTS1006
  • HS-Code (Zolltarif): 73181542
Montage
  1. Vorbohren (Schlangenbohrer ø 36 mm)
  2. Eindrehen mit stabilem Stahlrohr für Loch ø < 30 mm (z. B. Handgriff von Ratsche 1“); oder geschlitztem Stahl / Holz 8mm-Schlitz für Blech; notfalls mit Zange
  3. Der Tragbalken wird geschlitzt und stehend mit 4 x ø 12 mm Schlossschrauben und Beilagscheiben gesichert!

Montageanleitung

PDF Download

Montage Video

YouTube Tutorial

N

Versand Service

Lieferzeiten, Preise, Retoure
s

Hardware Info

Bitte lesen!

6 Baumhaus-Schrauben

Finde die passende Schraube

Die GTS Side wird typischerweise für Aufstiege, Treppen und Podeste verwendet. Oft ist sie auch eine clevere Lösung, wenn der Trägerbalken mit anderen Zubehörteilen nicht sinnvoll befestigt werden kann. Alle Informationen zu unseren Bauteilen findest du in unserem Produkt Ratgeber!

Tragfähigkeit
Belastbarkeit der GTS Baumschrauben im Vergleich
Maße
Baumhaus Schrauben - Vergleich Bohrtiefe GTS im Baum
Bohrtiefe
Bohrtiefe Baum Vorbohren - German Treehouse Screw - Vergleich

Frequently Asked Questions

Wie montiere ich die GTS-Side im Baum?
  1. Loch in Baum vorbohren (Schlangenbohrer).
  2. Schraube eindrehen (Griff von großer Ratsche oder Stahlrohr).
  3. Holzbalken befestigen (mit Schlossschrauben).

Das Werkzeug ist in unserem Onlineshop erhältlich. Ausführliche Montagevideos findest du auf unserem Youtube-Kanal.

Wie befestige ich den Holzbalken an der GTS Side?

Der Balken wird mit 4 x Schlossschrauben ø 12 mm verzinkt + Beilagscheiben befestigt.

Der Holzbalken muss das gesamte Blech der GTS Side überdecken. Zuerst wird mit dem Schlangenbohrer 36 mm ein Loch in das Hirnholz des Balkens gebohrt und etwas aufgeweitet, damit die Ausbuchtung am Anfang des Bleches versenkt werden kann.

Den Schlitz für das Blech mit einer Kettensäge, Handkreissäge oder Handsäge auf eine Breite von 7-8 mm sägen.

Welchen Holzbalken verwende ich?

Dein Holzbalken sollte mindestens 9 × 9 cm groß sein. Für höhere Belastungen sind 10 × 10 oder 10 × 14 cm besser geeignet.

Verwende Holz für den Außenbereich (Lärche, Douglasie, …) und achte darauf, dass der Balken bei der Verbindung zur GTS Side keine Astlöcher, Risse oder andere Macken hat!
