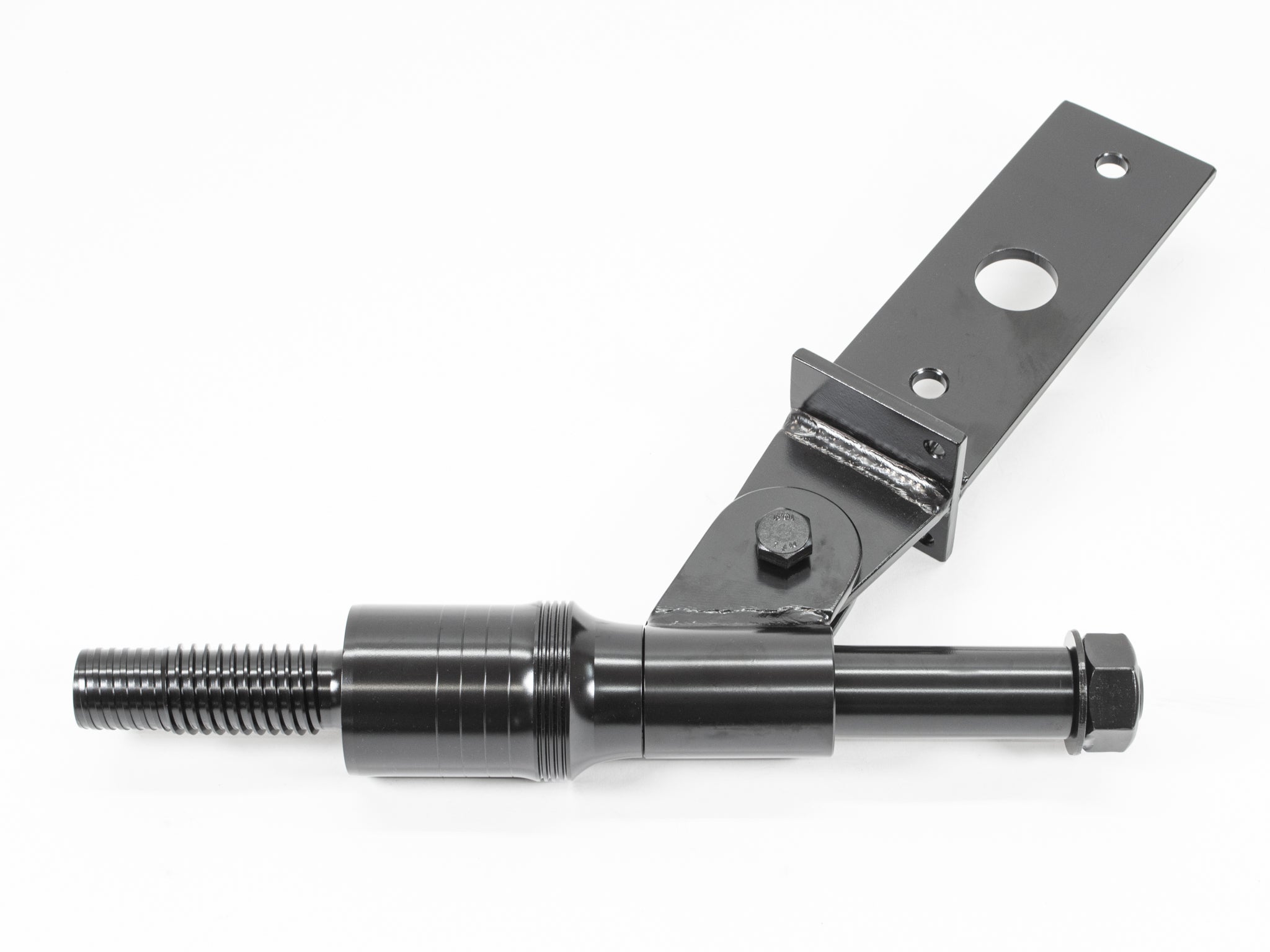

Streben-Verbinder – T-Plate
Unser stärkster Anschluss für Holzstreben auf GTS
✔ Stabilste Version der Streben-Verbinder
✔ Strebenwinkel frei wählbar – volle Flexibilität bei der Montage

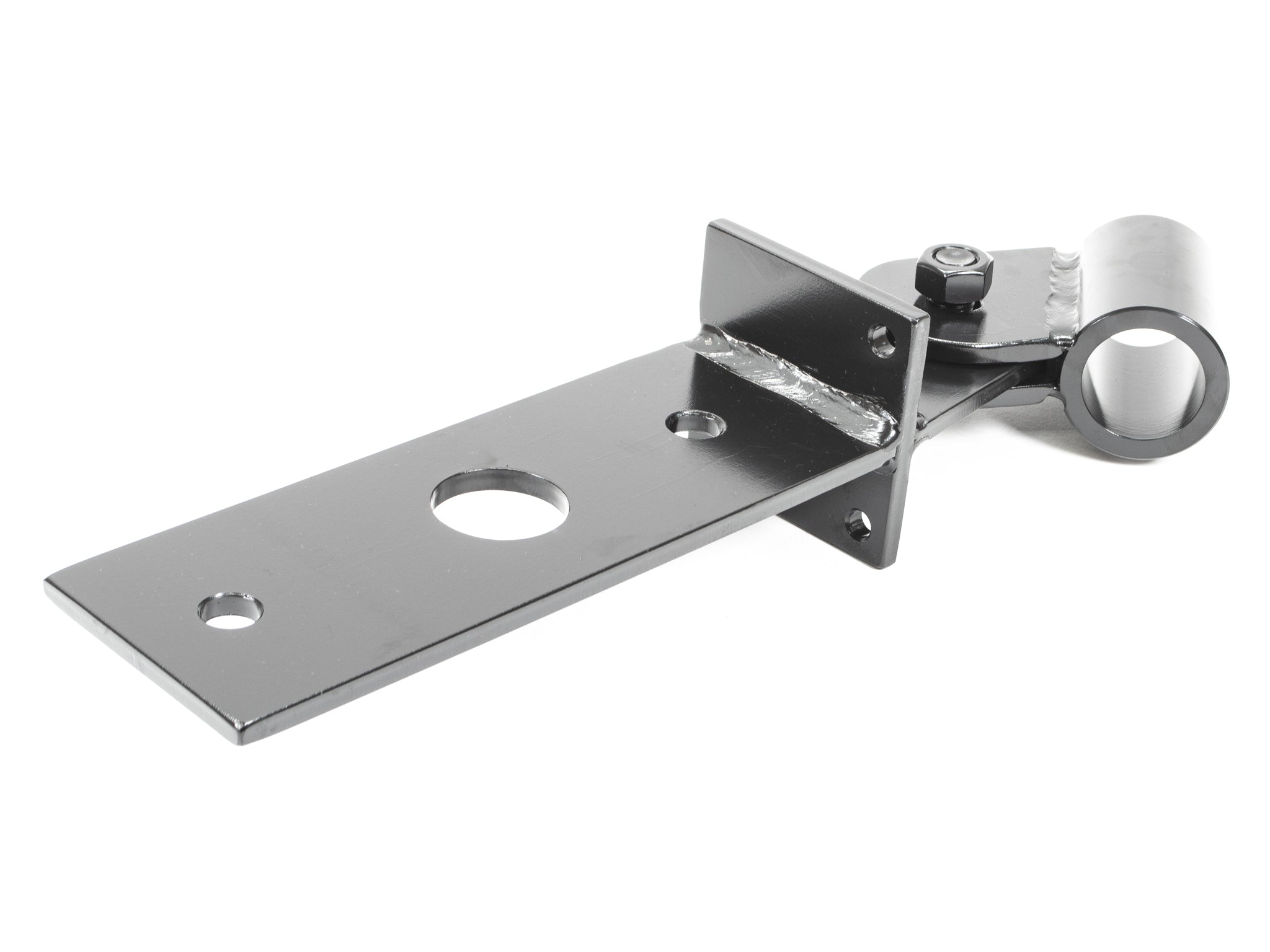

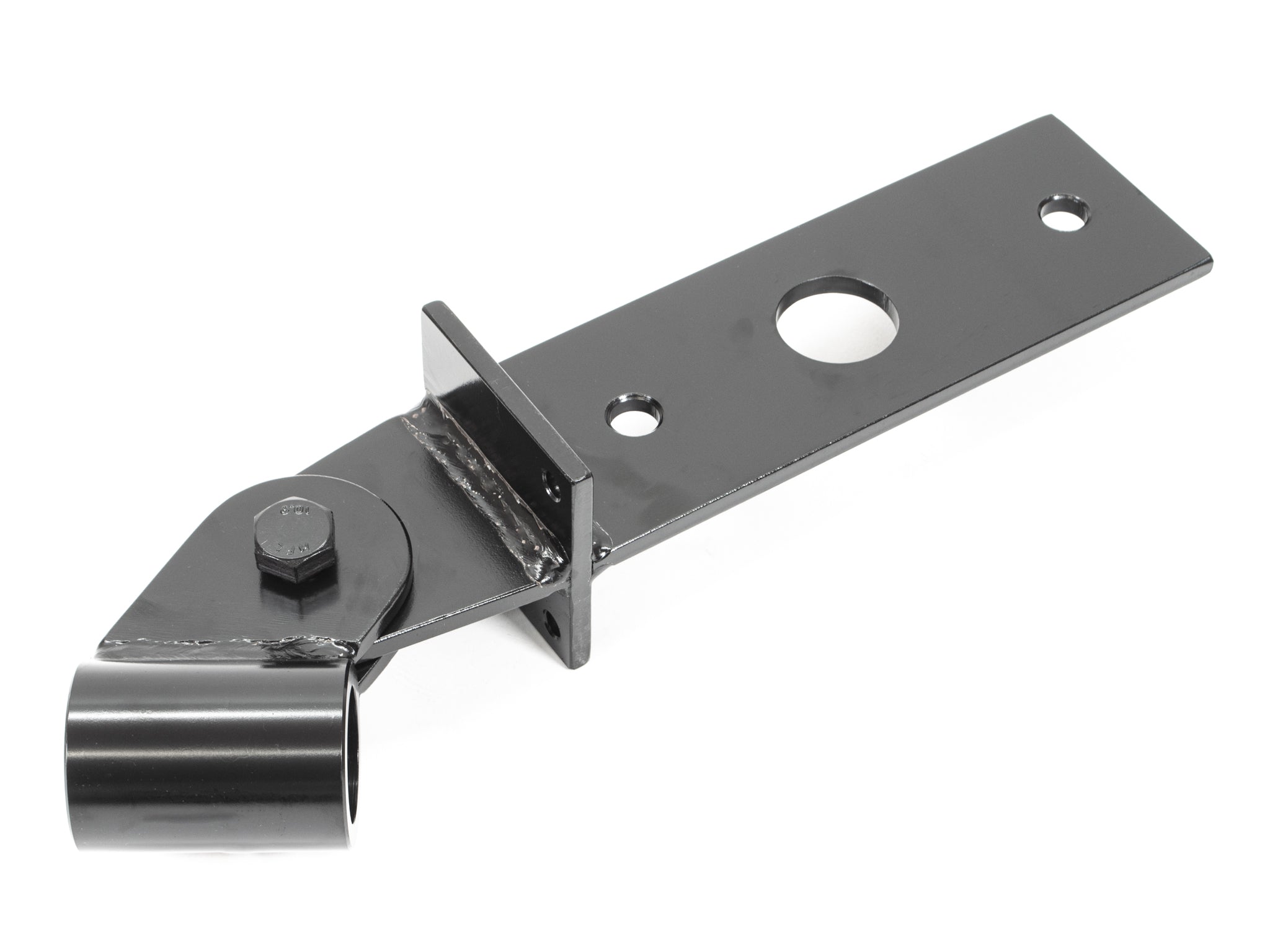

✔ Robuste Blechlasche für 8 mm Schlitz im Holzbalken
✔ Passend zu: GTS Allstar, Top, Friend
Zur Befestigung des Balkens werden zusätzlich zwei Schlossschrauben Ø 12–14 mm benötigt.
inkl. MwSt. Versandkosten im Warenkorb berechnen
Streben-Verbinder – T-Plate
Maße & Technische Daten
Maße der Holzstrebe
- Kantholz Länge < 2 m: 9 × 9 cm
- Kantholz Länge < 3 m: 12 × 12 cm
- Kantholz Länge < 4 m: 14 × 14 cm
- Strebenlänge maximal 4 m
Montage: Kurzanleitung
- Der Schlitz für das 8 mm dicke Blech muss mittig sein.
- Holzbalken und Blech werden mit ø 10 - 12 mm Schlossschrauben befestigt.
- Die Strebe muss oben fest mit der Plattform verbunden werden, mit mehreren langen Holzschrauben, bei hoher Belastung zusätzlich mit einem Stahlblech.
Hier gibts ausführliche Anleitungen …
Versand & Lieferzeit
Montage & Bauanleitung
Tragfähigkeit bis 1.500 kg
Die Tragfähigkeit pro Streben-Verbinder T-Plate sollte 1500 kg nicht überschreiten (bei 45° Druck in Richtung Baum). Auf der GTS Allstar können zwei Streben montiert werden. Achte darauf, dass die GTS dabei nicht überlastet wird!

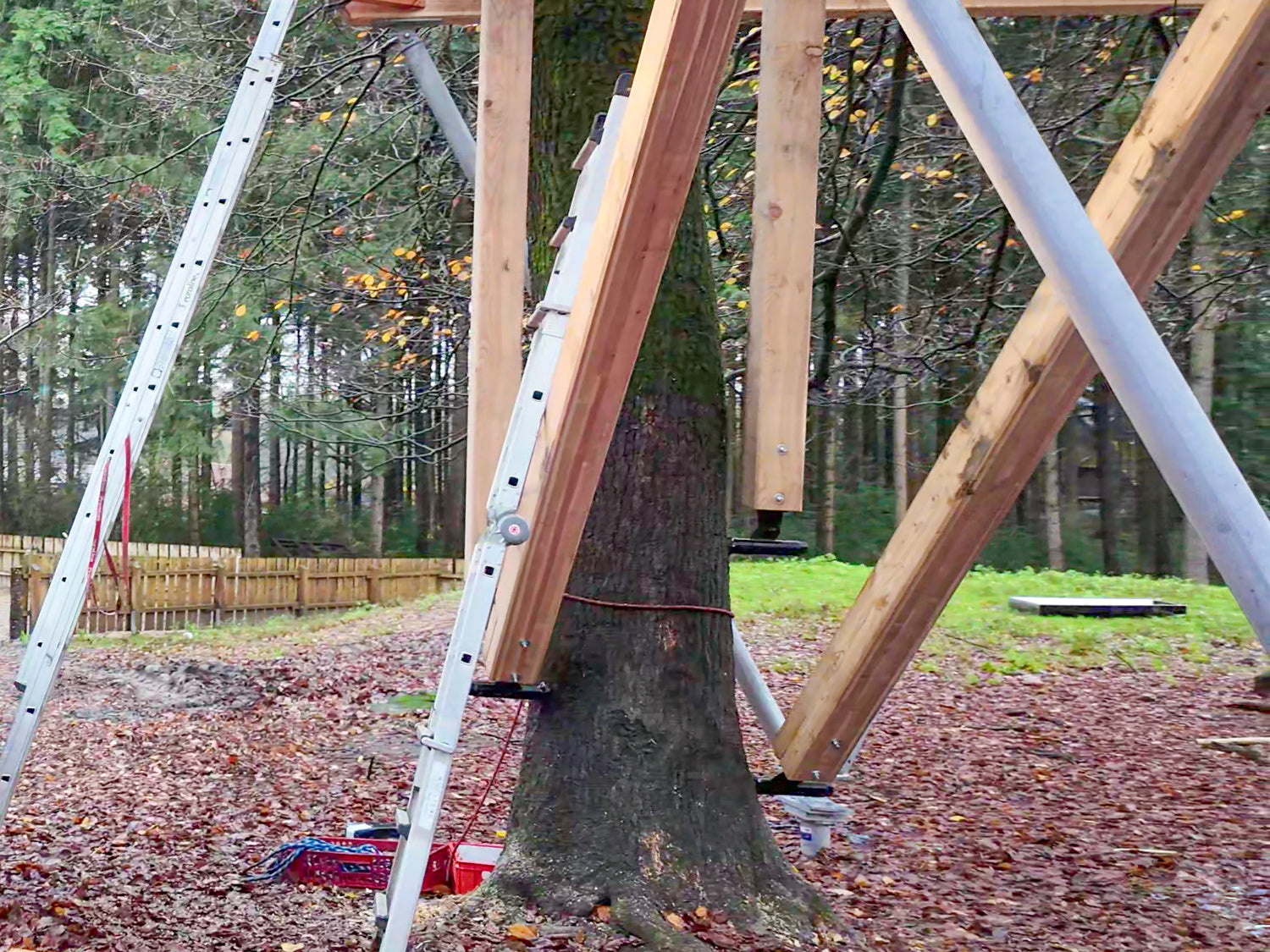

Viel Gestaltungsfreiraum
Die Montage ist gewohnt einfach. Der Winkel der Strebe ist frei wählbar. Die Last sollte die GTS in Richtung Stammmitte drücken. Bei sehr langen Abstützungen kann die Knicklänge durch zusätzliche Zwischenstreben reduziert werden.
Robuster Schlitz
Der Schlitz für das 8 mm Blech muss mittig ausgesägt werden. Du kannst ihn entweder wie hier gezeigt mit einer Zimmerei-Kettensäge oder mit einer normalen Motorsäge herstellen. Befestige einfach zwei Holzlatten als Führungsschiene, um den Schlitz exakt auszusägen.
