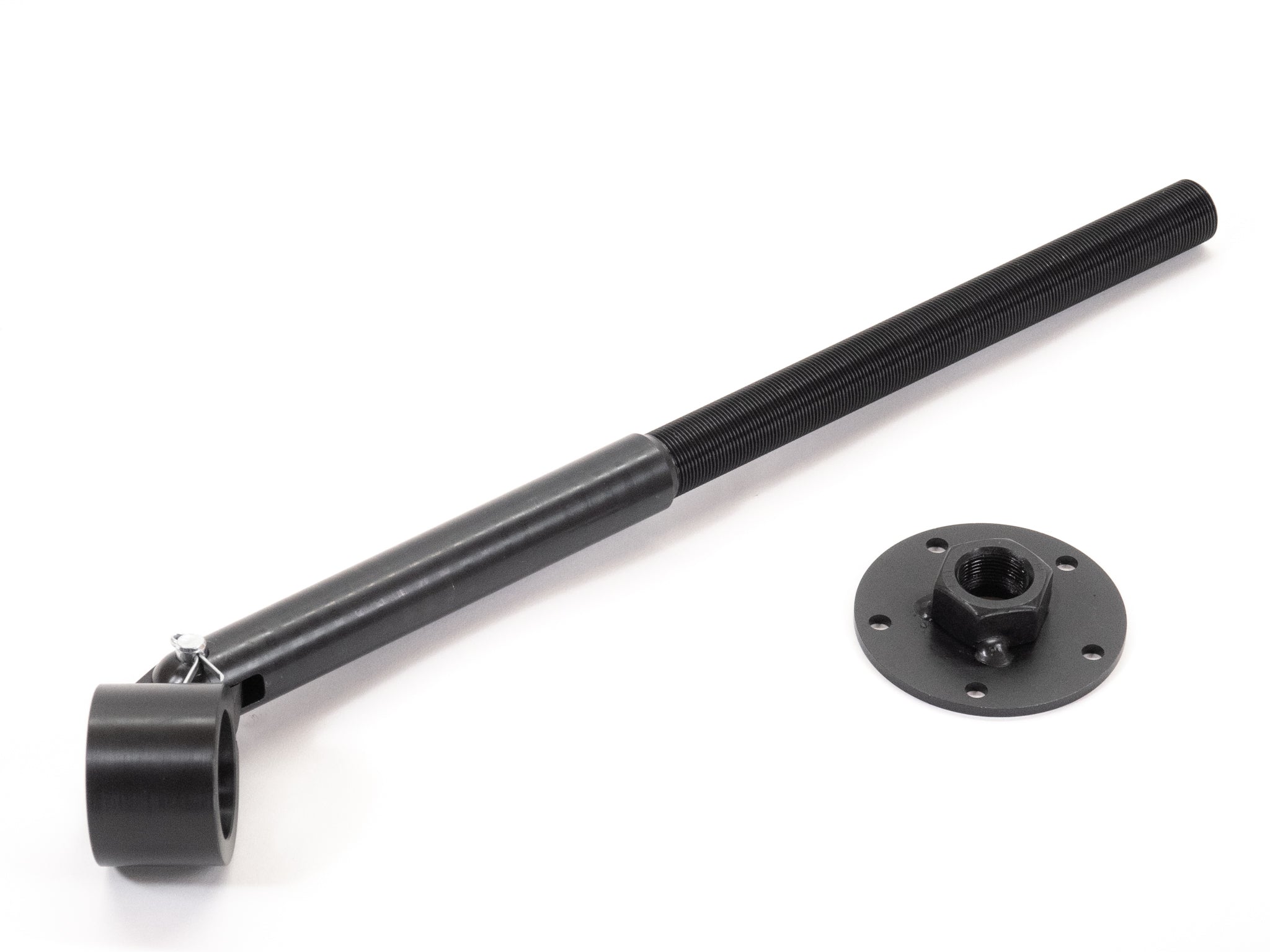

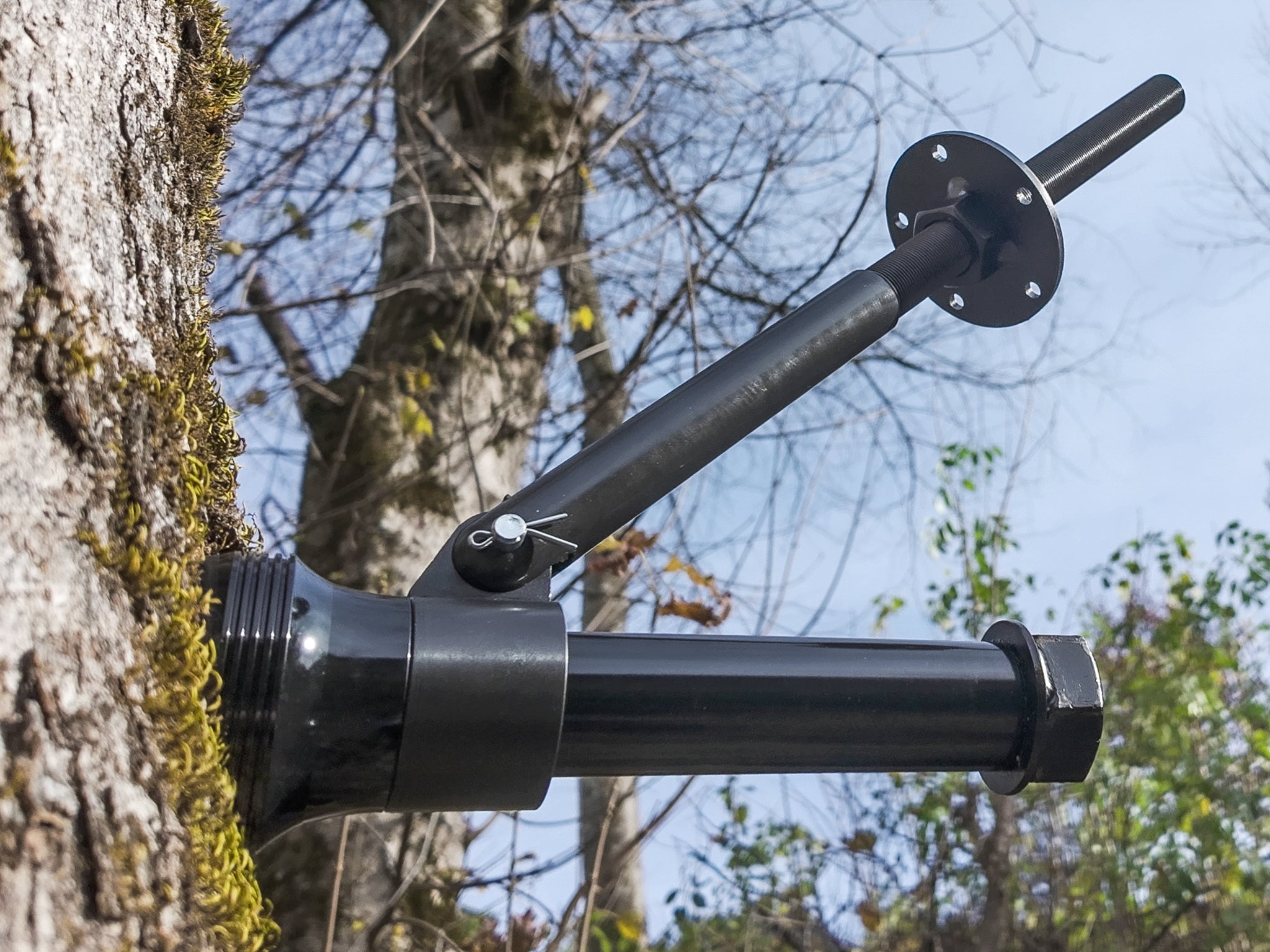

Streben-Verbinder – GTS
Höhenverstellbarer Streben-Anschluss für die GTS
✔ Schnelle Montage mit 90°-Schnitt am Holzbalken
✔ Länge der Strebe präzise einstellbar dank Drehteller

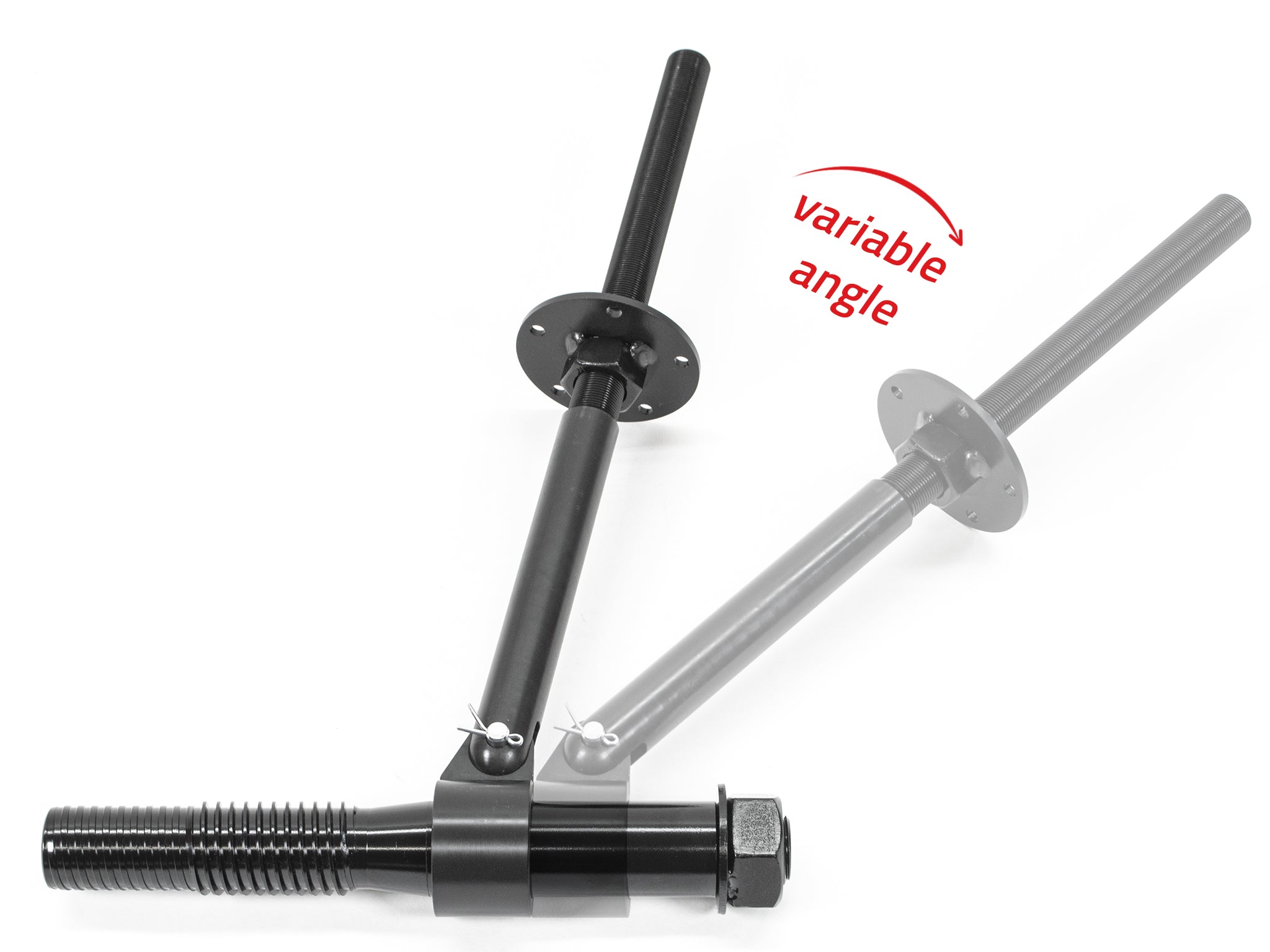

✔ Strebenwinkel frei wählbar – volle Konstruktionsfreiheit
✔ Auch für Stahlrohre statt Holzbalken geeignet
✔ Passend zu: GTS Allstar, Top, Friend
Einfache Montage: Holzbalken mittig mit Ø 24 mm vorbohren, Länge justieren, mit 5 Holzschrauben fixieren.
inkl. MwSt. Versandkosten im Warenkorb berechnen
Streben-Verbinder – GTS

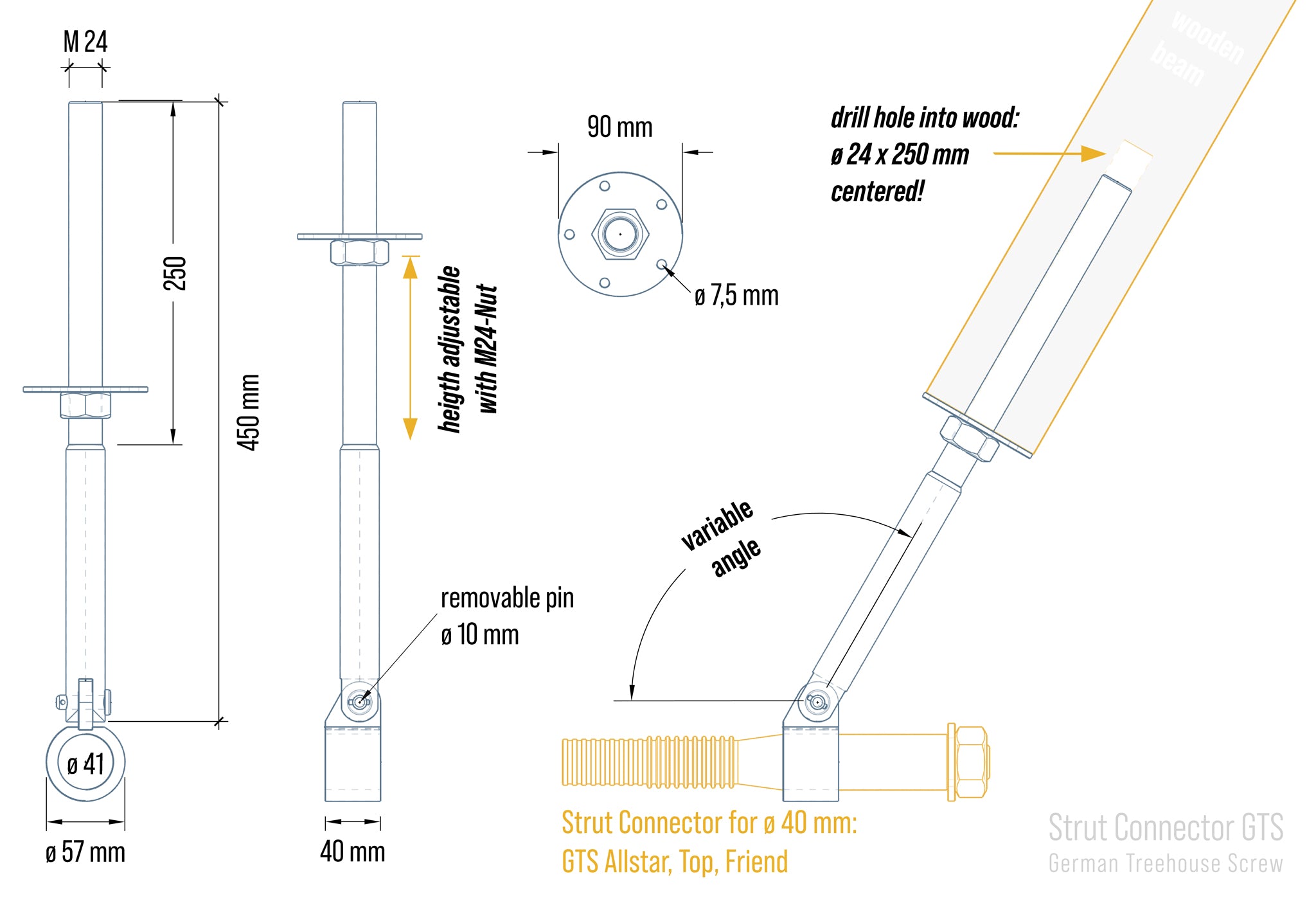

Maße & Technische Daten
Maße für Strebe
Holzbalken:
- Kantholz Länge < 2 m: 9 × 9 cm
- Kantholz Länge < 3 m: 12 × 12 cm
- Strebenlänge maximal 3 m
Stahlrohr:
- Teller von Mutter entfernen (Flex)
- Rohr ø innen: 25 - 28 mm
- Wandstärke je nach Länge und Belastung 4 - 10 mm
- Strebenlänge maximal 3 m

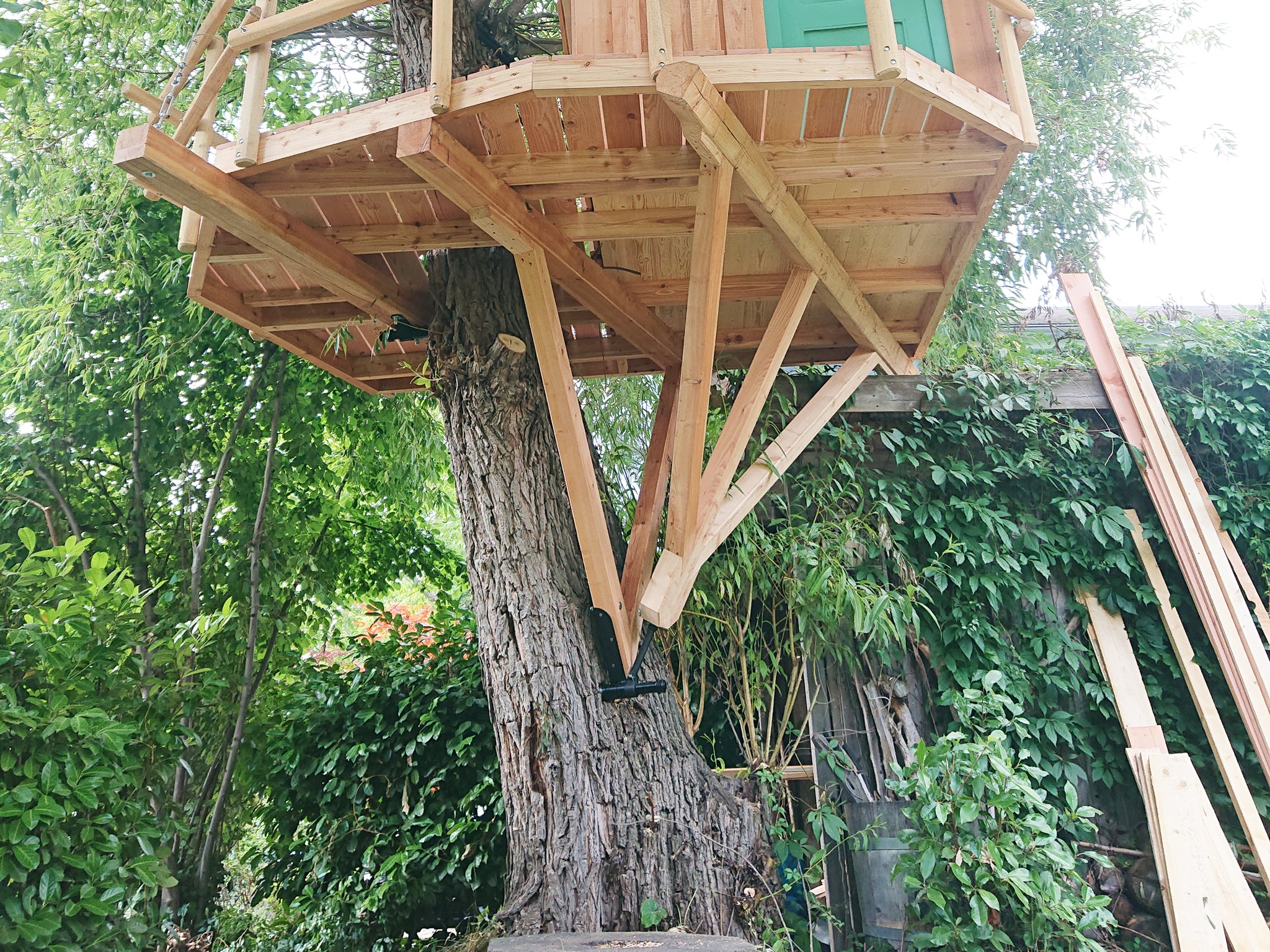

Montage: Kurzanleitung
- Die Strebe muss oben fest mit der Plattform verbunden werden, mit mehreren langen Holzschrauben, bei hoher Belastung zusätzlich mit einem Stahlblech.
- Die Länge der Strebe zum Baum kann grob gemessen werden, besser etwas zu lang lassen und nachsägen.
- Wenn eine geeignete Stelle am Baum gefunden ist, GTS mit ø 36 mm vorbohren und Schraube in den Baum drehen.
- Dann den Streben-Verbinder vorbohren, montieren und mit dem Drehteller auf die gewünschte Länge einstellen und festschrauben.
Hier gibts ausführliche Anleitungen …
Versand & Lieferzeit
Montage & Bauanleitung
Höhenverstellbar
Mit der höhenverstellbaren Scheibe kann die Länge der Strebe nachträglich angepasst werden - so lässt sich die Plattform leicht heben und senken und perfekt ins Wasser bringen. Zum Verstellen brauchst du einen Maulschlüssel 36 mm (M24) oder eine Rohrzange ggf. mit Verlängerung.

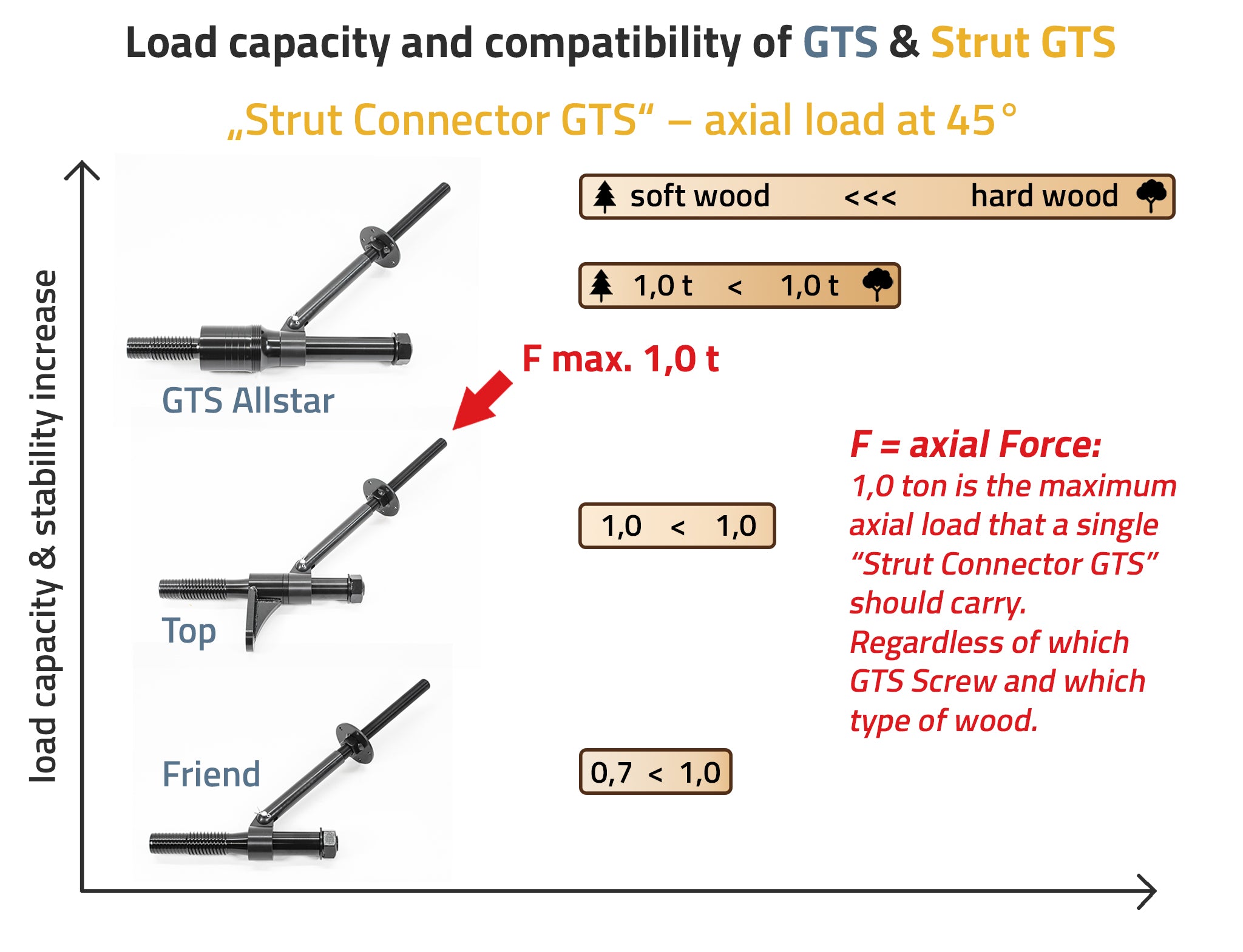

Tragfähigkeit bis 1.000 kg

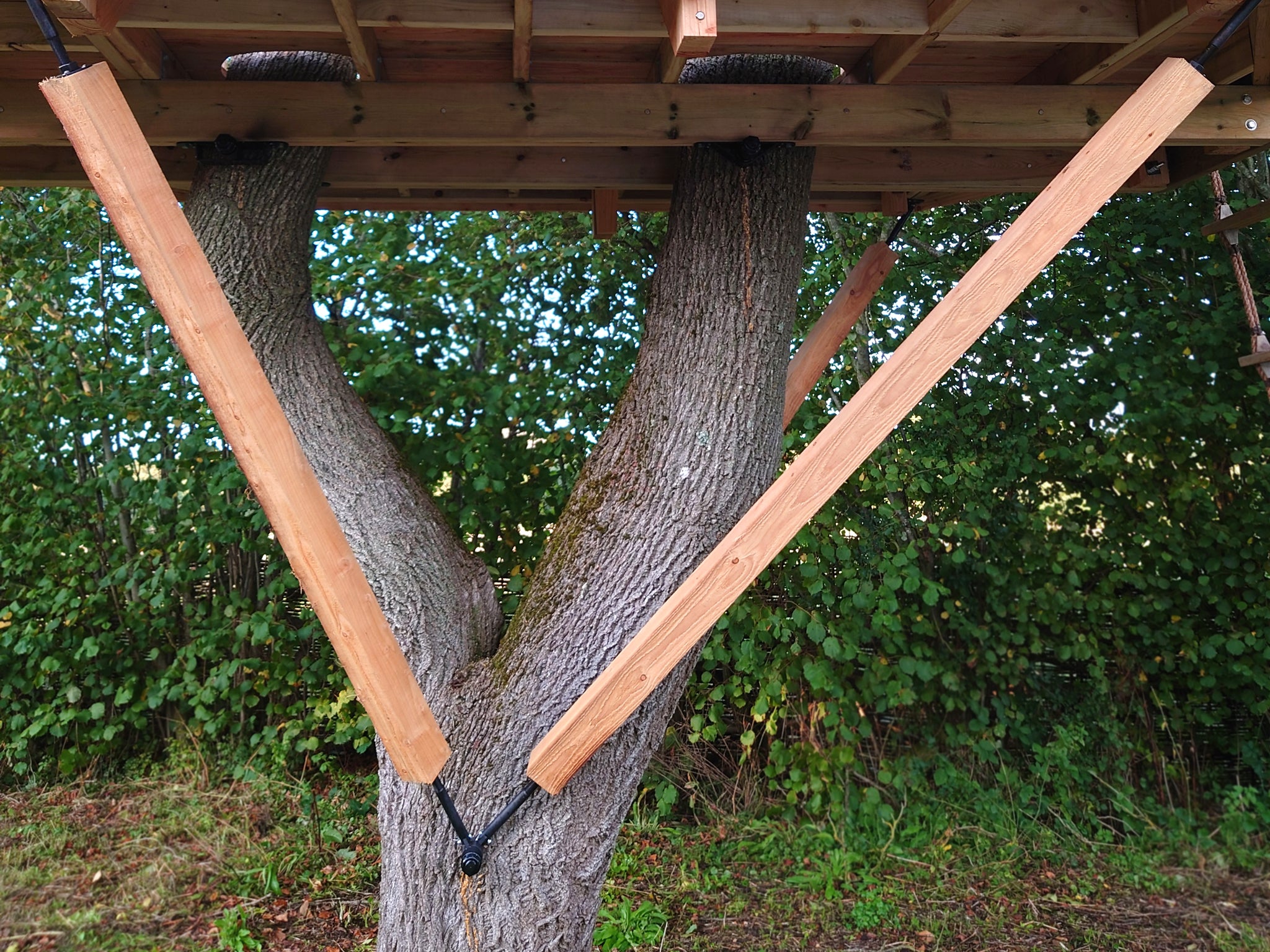

Die Tragfähigkeit pro Streben-Verbinder GTS sollte 1000 kg nicht überschreiten (bei 45° Druck in Richtung Baum). Je nach Belastungsrichtung und Hebelarm können mehrere Streben auf einer GTS montiert werden.

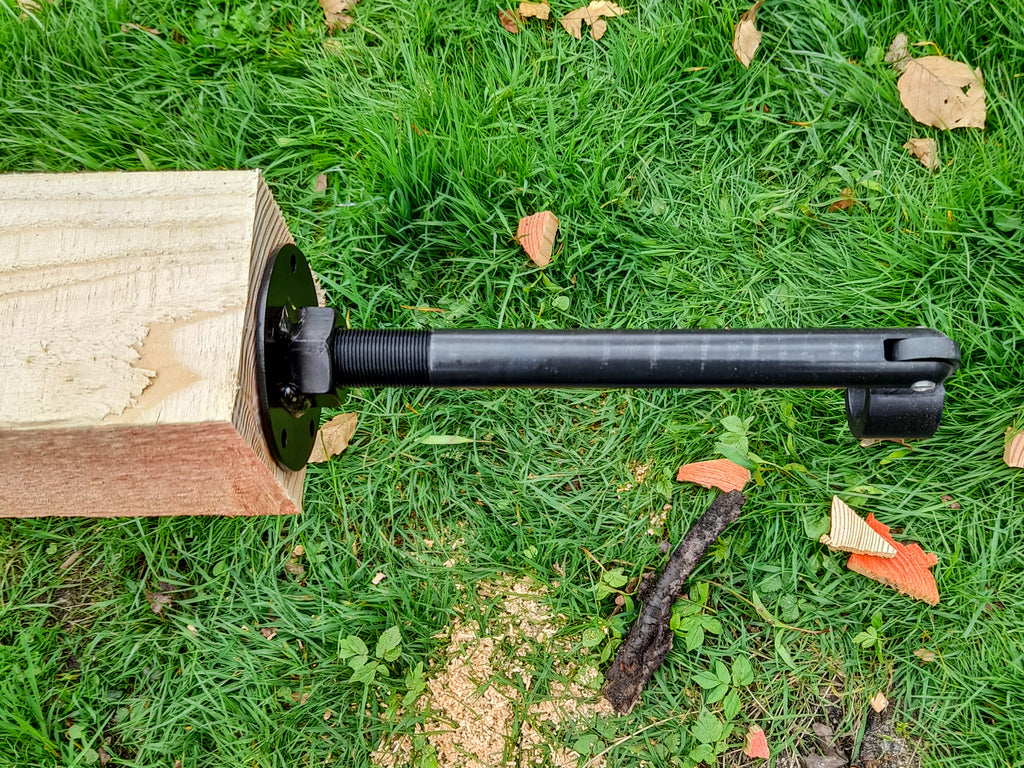

Einfache Montage mit 90°-Schnitt
Die Gewindestange ø 24 mm wird in der Mitte der Holzstrebe vorgebohrt. Der Balken wird unten grob auf 90° abgelängt - besser etwas zu lang lassen und ggf. nochmal kürzen. Wenn die Strebe zwischen GTS und Plattform montiert ist, wird sie fest eingespannt und der Drehteller mit Holzschrauben am Balken befestigt.
