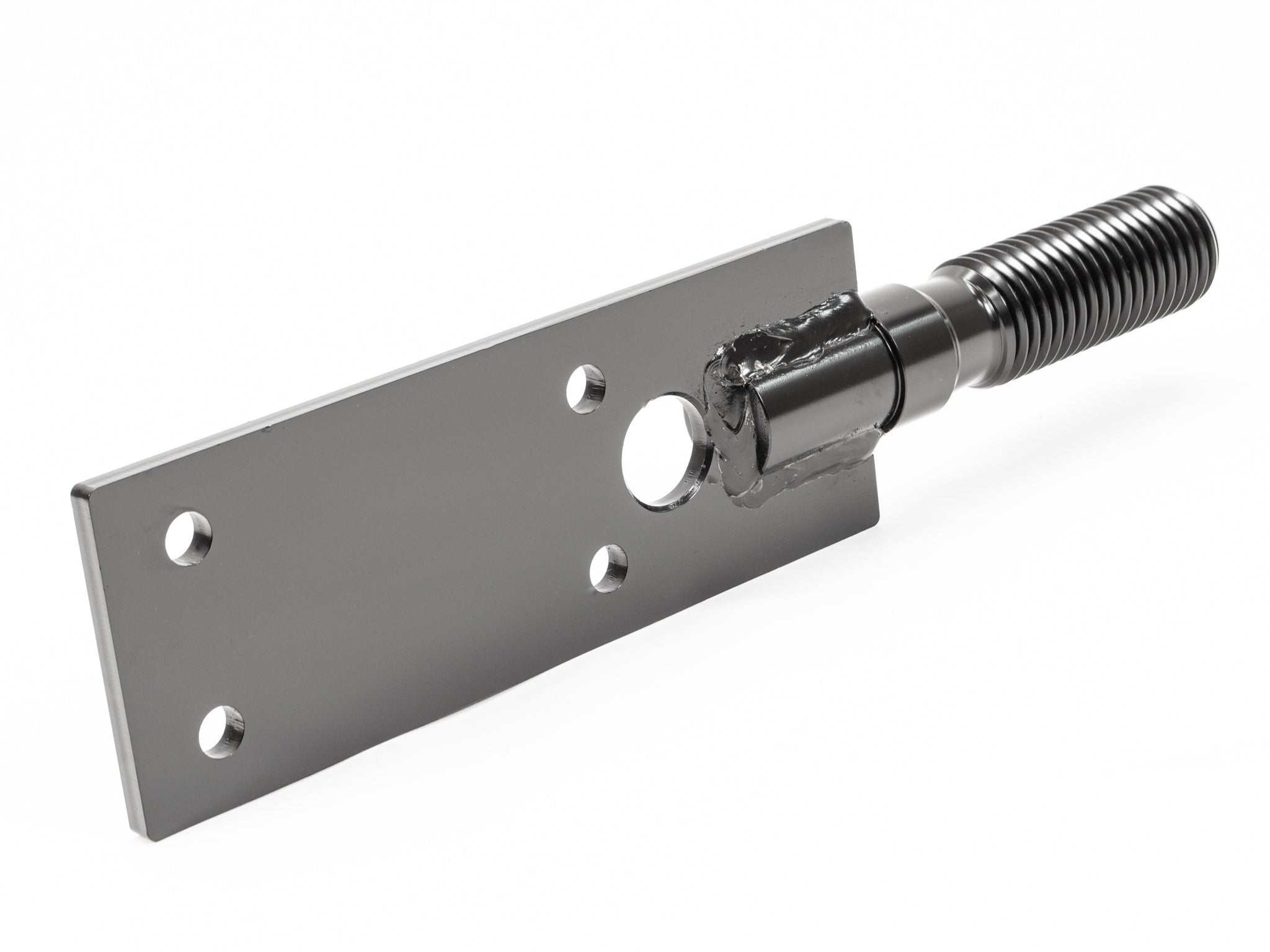

GTS Side – Baumschraube bis 1.200 kg Tragkraft
Clevere Befestigung für seitliche Holzbalken am Baum
✔ Für die Montage stabiler Stützdreieck am Baum
✔ Kombiniert mit Diagonalstrebe, Stelze oder Seil
✔ Sichere Montage dank 8 mm Schlitzblech

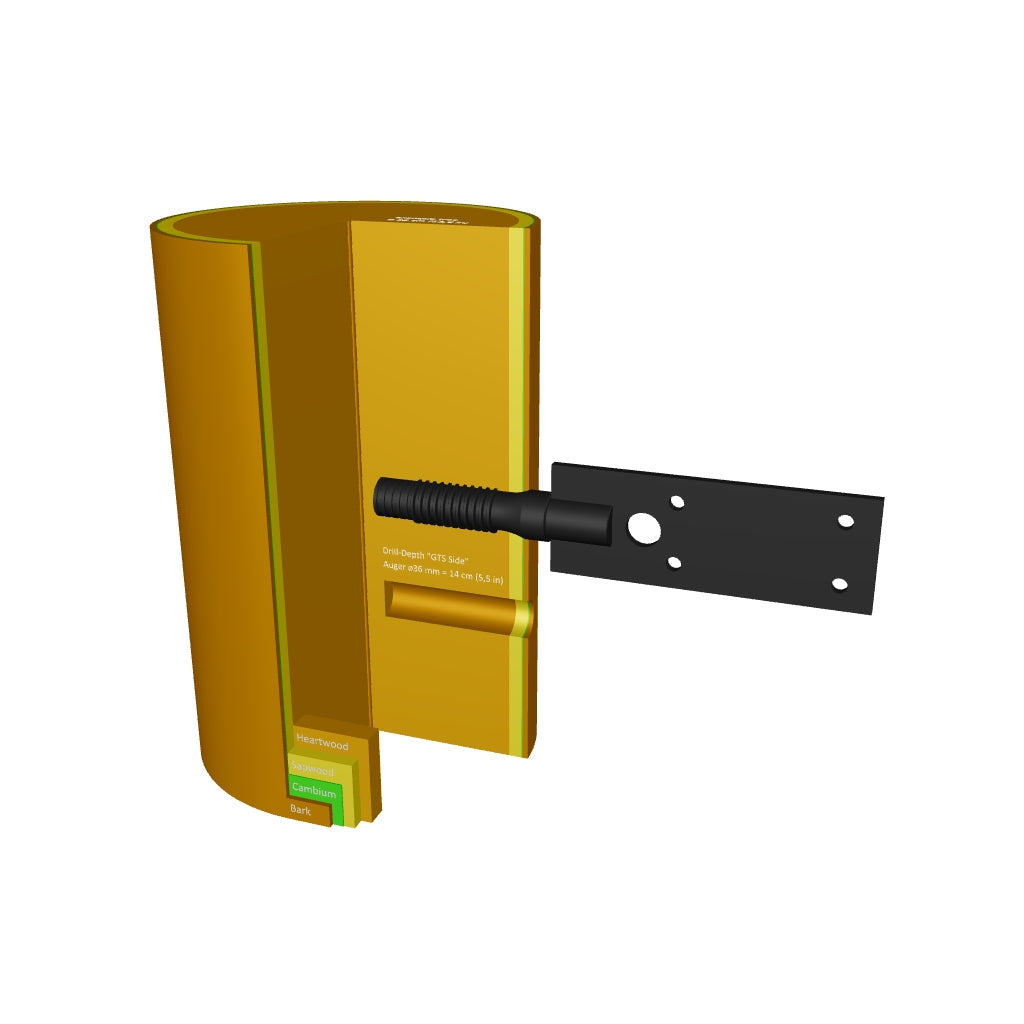

✔ Für Baumstämme ab 25 cm auf Montagehöhe
inkl. MwSt. Versandkosten im Warenkorb berechnen
GTS Side – Produkt Details

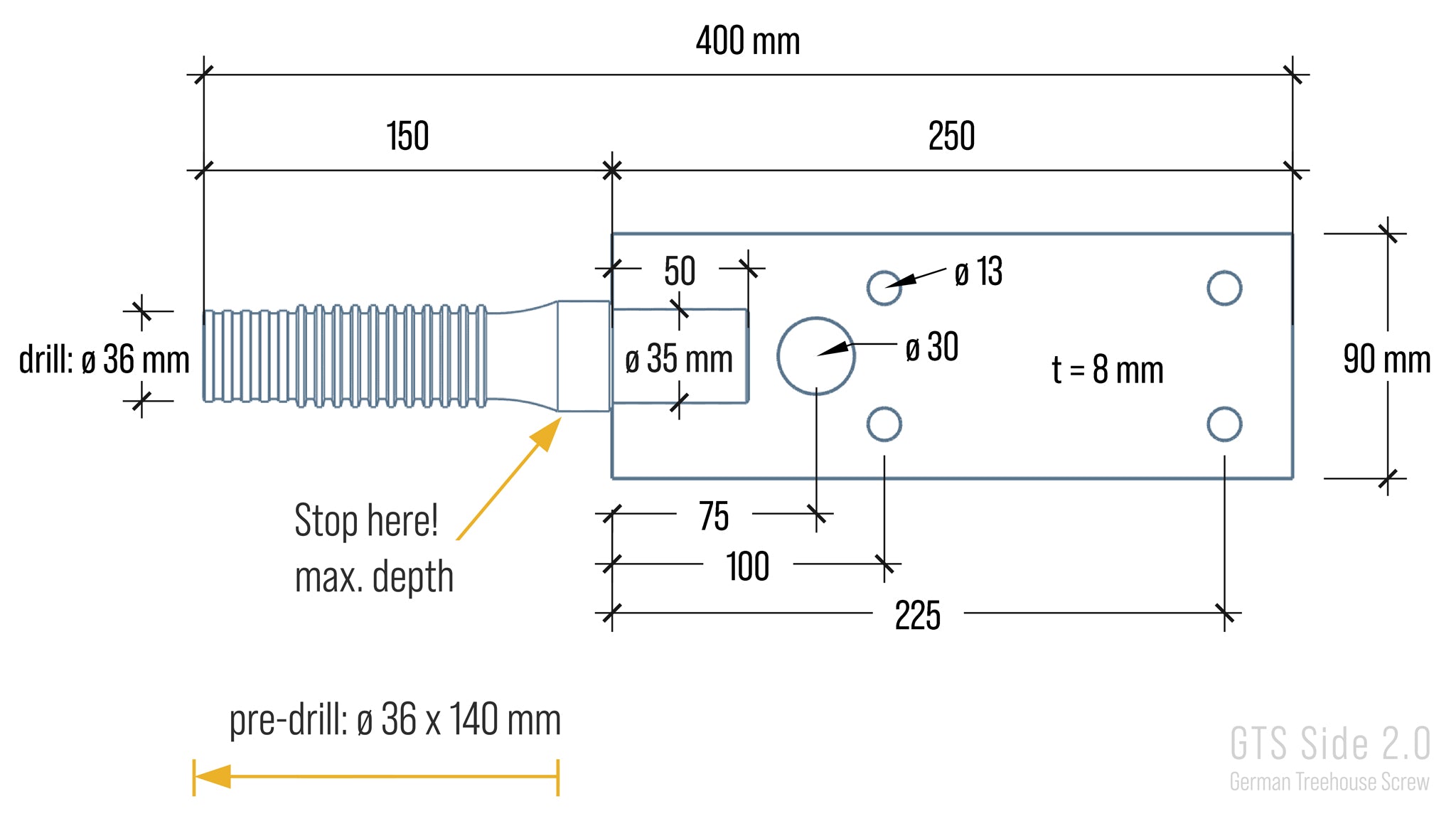

Maße & Technische Daten
Tragfähigkeit – GTS Side
Richtwerte für die Tragfähigkeit der GTS Side bei Belastung in Mitte des Blechs (Hebelarm 15 cm):
- Vertikal: 500 - 1200 kg
- Horizontal: 300 - 600 kg
- Herausziehen: 300 - 600 kg
Diese Werte sind Orientierungswerte - die genaue Tragfähigkeit hängt stark von Baumart und der Konstruktion ab!
Die GTS Side darf nur in Kombination mit einer Strebe, einer Seilaufhängung oder einer anderen Stütze verwendet werden!
Die Tragfähigkeit sollte nie bis an die Grenzen ausgenutzt werden!
Weitere Informationen findest du im Blogbeitrag „GTS Studien und Tests“.

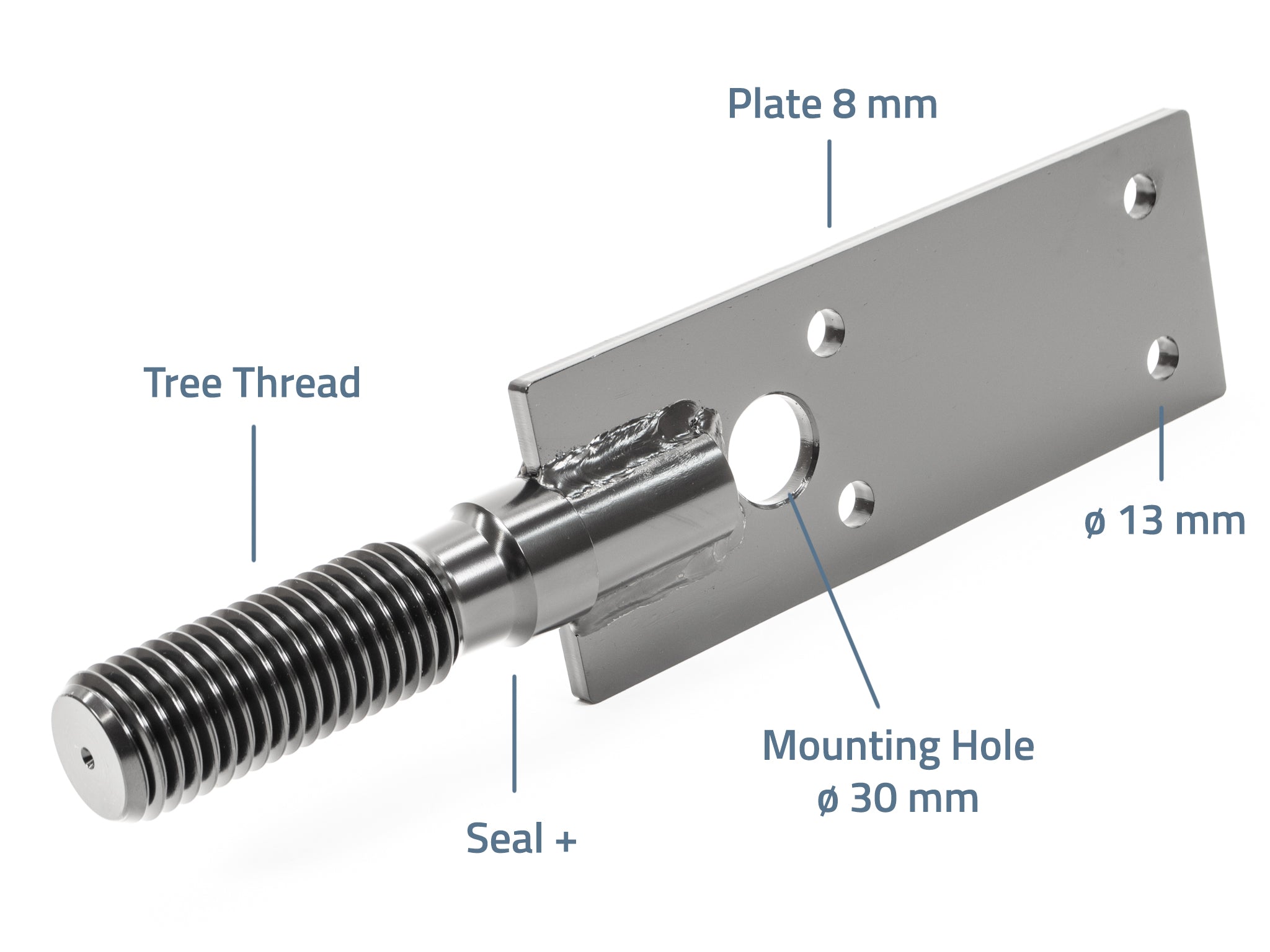

Produkt Details
- Tree Thread 1.0
Version 1 unseres Baumgewindes - Zuverlässig, sicher und mit hohem Ausziehwiderstand.
- Seal +
Der sich aufweitende Zylinder dichtet das Bohrloch ab und sorgt für einen festen Sitz.
- Plate 8 mm
8 mm starkes Blech zum Befestigen von Holzbalken. Der Schlitz lässt sich präzise mit einer handelsüblichen Motorsäge ausschneiden.
- Mounting Hole ø 30 mm
Statt der M30-Mutter nutzt du dieses 30mm-Loch und ein Stahlrohr, um die GTS Side mühelos in den Baum zu drehen – perfekt abgestimmt auf den Griff unserer GTS Ratsche.
- Black KTL-Coating
Kein Rost! Die umweltfreundliche Tauchlackierung bietet einen wichtigen Korrosionsschutz. Die schwarze Oberfläche sorgt für ein dezentes, natürliches Erscheinungsbild im Baum.
Montage Anleitung & Video
Das Blech kann entweder mittig im Schlitz, oder seitlich am Balken montiert werden.
Hier gibts ausführliche Anleitungen …
Montagevideo:
Bitte beachtet, dass Maßangaben im Video abweichen können. Es gelten immer die Maße auf der Produktseite!
Versand & Lieferzeit
- Versandfertig in 3 - 5 Werktagen
- Lieferzeit je nach Zone 1 - 14 Werktage
- Versandkosten nach Gewicht (siehe Warenkorb)
Weitere Infos hier: Versandservice
Kundenprojekt: Wendeltreppe um Baum
Unser Kunde JK Stensby und seine Familie haben mit der GTS Side eine faszinierende Wendeltreppe um einen Baum gebaut - schaut euch das Resultat an!
Wir wollten einen Ort zum Meditieren bauen und haben dabei gemerkt, dass die wahre Meditation im Bauen selbst lag :)
GTS Side – so baust du auf der sicheren Seite
Die GTS Side (auch bekannt als „Paddle TAB“) ist die flexible Lösung für seitlich auskragende Träger – ideal für Treppen, Decks und kleinere Plattformen. Mit zusätzlicher Strebe oder zweitem Auflager entsteht eine hochstabile Konstruktion, bei der die Kraft direkt in den Baum geleitet wird.
Im Vergleich zu starren Dreiecken bietet sie deutlich mehr Freiheit – Wölbungen am Baum und dicke Äste lassen sich problemlos umgehen. Konsolen sind perfekt für knifflige Stellen oder wenn stark belastete Plattformteile unterstützt werden müssen. Super Lösung auch zur Konstruktion schwebender Baum-Pfade im Wald!
Die vertikale Tragfähigkeit der GTS Side alleine liegt bei 500 kg in Weichholz und bis zu 1.200 kg in Hartholz (z. B. Ahorn) – die Tragfähigkeit einer gesamten Konsole hängt stark von ihrer Bauform ab.
Vielseitige Lösung
Die seitliche Befestigung der Balken mit der GTS Side (aka. „Paddle-TAB“) eröffnet dir viele Möglichkeiten, um kleinere Plattformteile wie Treppen oder auskragende Ecken abzustützen.

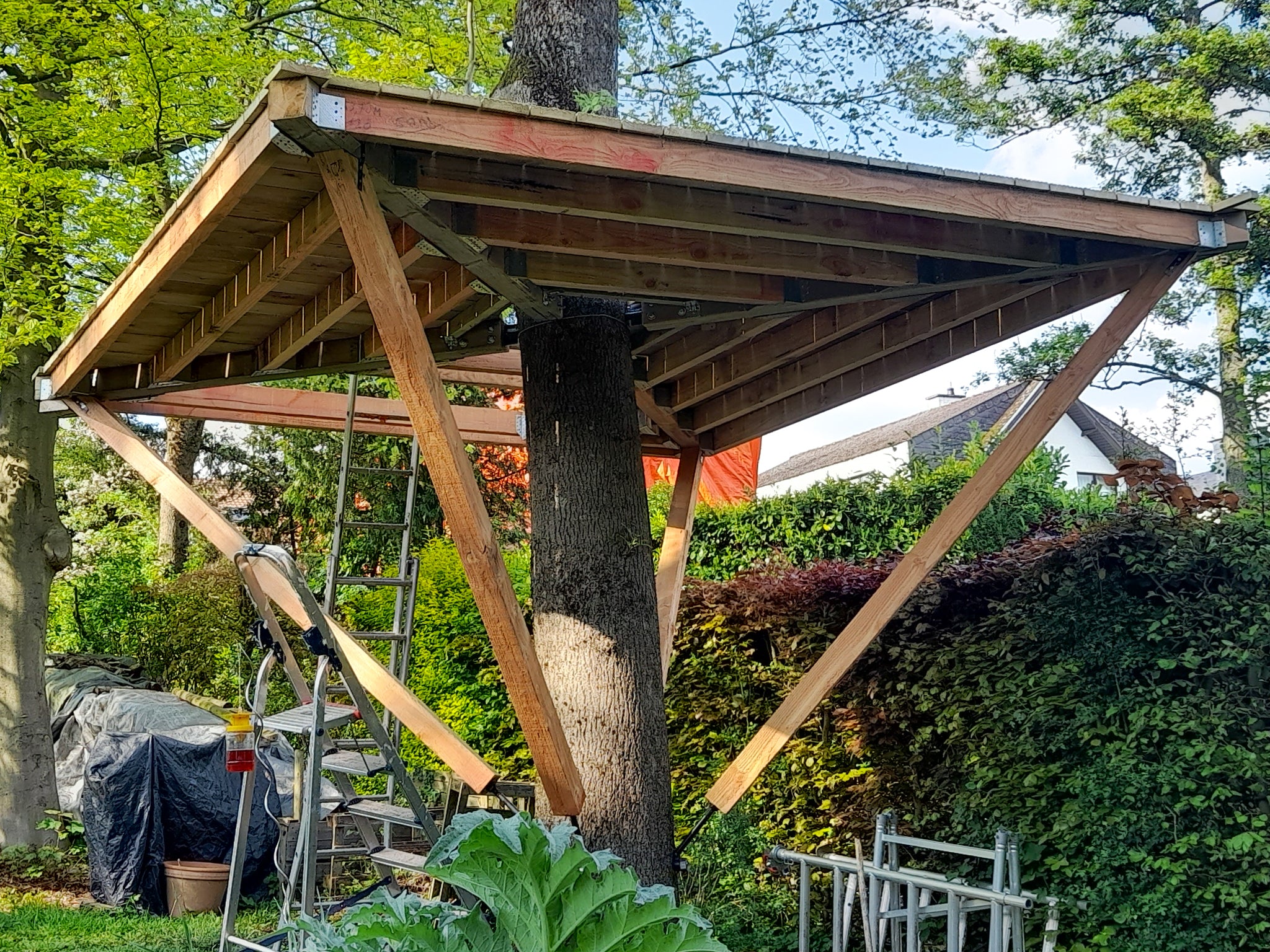

Aber auch ganze Plattformen können mit unseren Sets gebaut werden!
Kippbewegung vermeiden
Wird die Konsole weit außen mit einer großen Last belastet, entsteht eine ungünstige Auszugskraft auf die GTS Side. Dies kann einfach durch ein Gegenlager verhindert werden, welches diese Kippbewegung stoppt.
Mehr dazu auf unserer Tragwerk-Seite.
Rotation vermeiden
Auch für übermäßige seitliche Belastung ist die Konsolenkonstruktion nicht ausgelegt, da sonst das Blech der GTS Side verbiegen könnte oder sich die Schraube im Baum lockern kann. Halb so wild, muss aber bei der Planung berücksichtigt werden;)

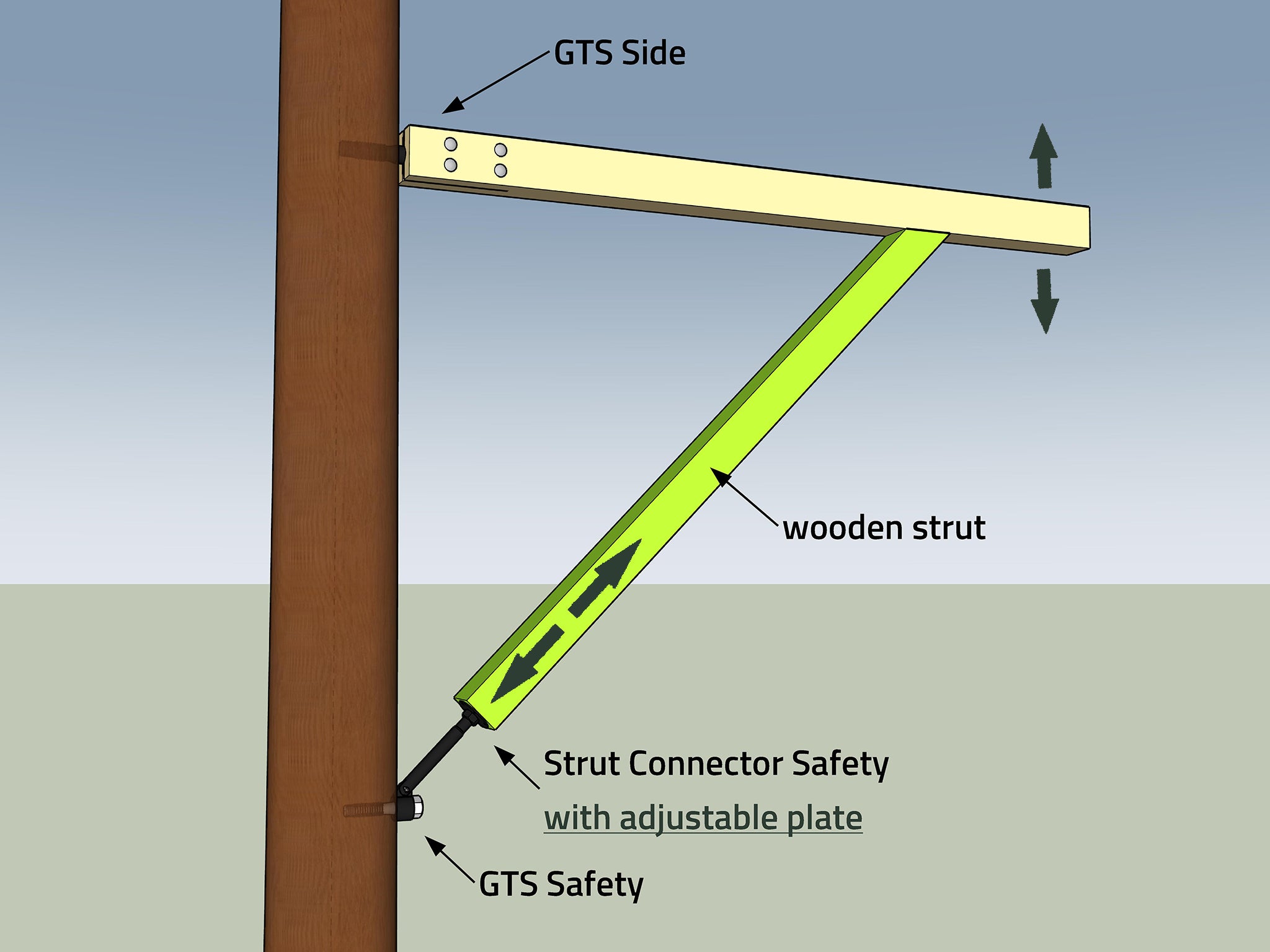

Beispiel mit Zubehör
Hier eine klassische Anwendung der GTS Side: Mit einem relativ kurzen Querbalken (ca. 1,5 m) wird eine schwere Treppe abgestützt. Mit der höhenverstellbaren Strebe kann die Treppe später fein justiert werden.
