Schritt 9: Anleitung – Tragwerke für Baumhaus-Plattformen bauen
So bauen die echten Baumhaus-Profis:
✔ Lerne, wie du unsere GTS-Produkte richtig kombinierst
✔ Befestige damit ein stabiles Tragwerk direkt am Baum
✔ Für Bäume ab Stammdurchmesser 30 cm
✔ Inklusive Anleitungen & Montagetipps vom Baumhaus-Profi
Beispiele, Pläne & Anleitungen

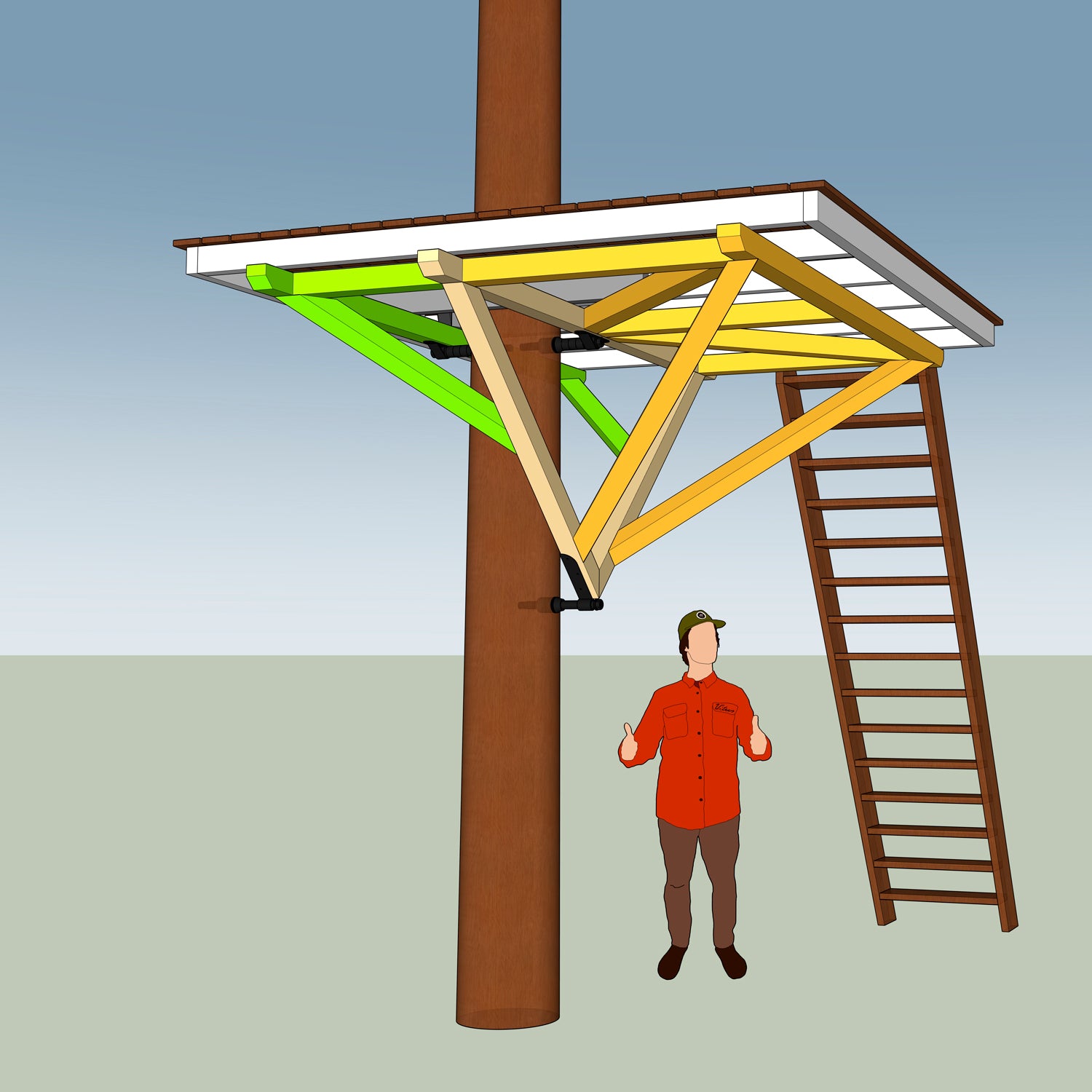

Die bunten Pläne zeigen dir, wie du unsere GTS-Komponenten richtig kombinierst. Klick auf die gelben Kreise und lerne die wichtigsten Begriffe.
GTS-Hardware (schwarz)

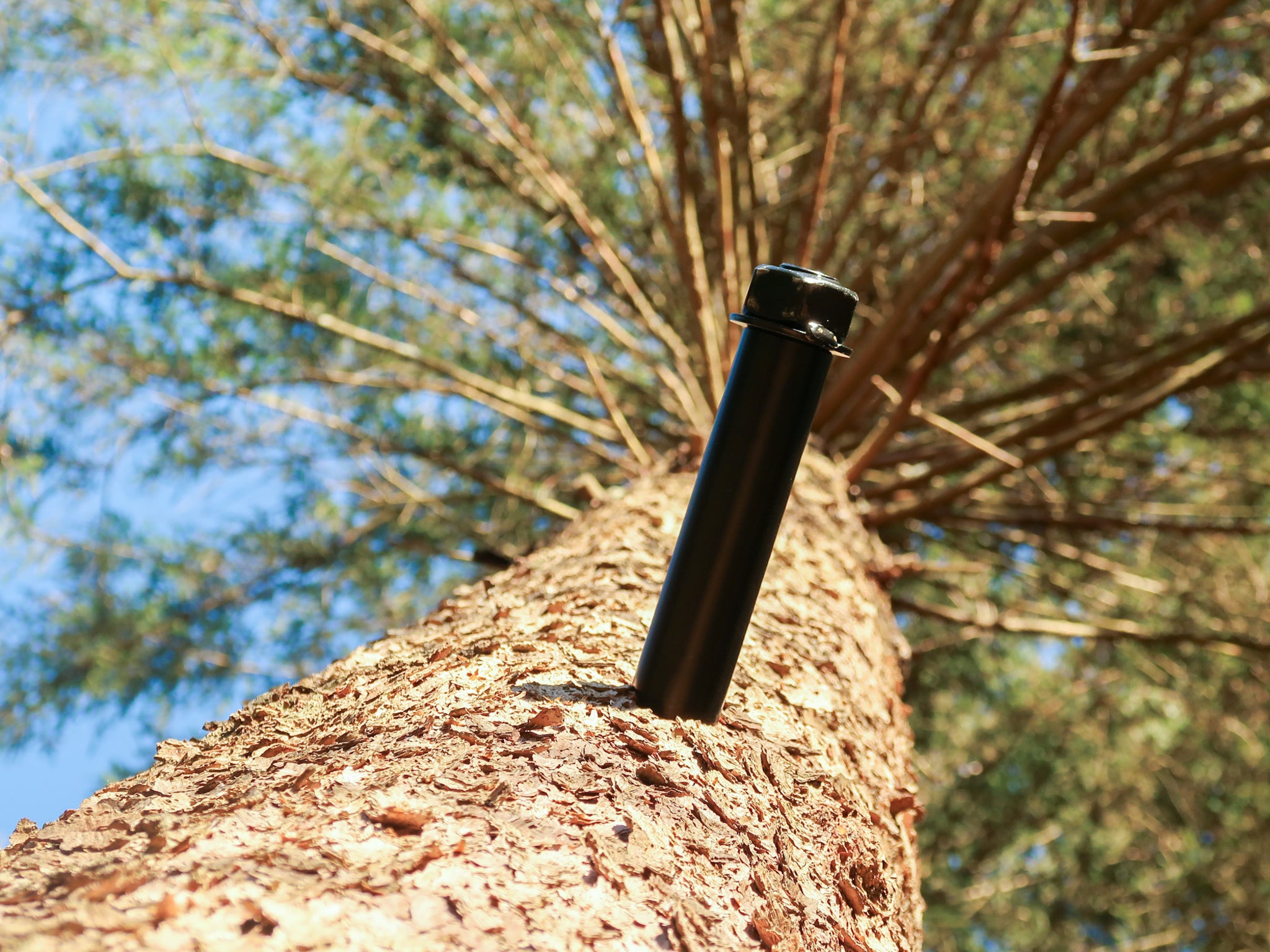

Mit unseren GTS-Baumschrauben befestigst du das Tragwerk sicher am Baum. Der Typ mit dem roten Hemd, das bin übrigens ich – Hallo ;)
2D-Dreieck (beige)
Mit 2D-Dreiecken schaffst du stabile und große Auflageflächen für deine Plattformbalken.
3D-Dreieck (gelb)
3D-Dreiecke bestehen aus einem 2D-Dreieck, an welches noch zusätzliche Streben angebracht werden, um die Auflagefläche zu vergrößern.

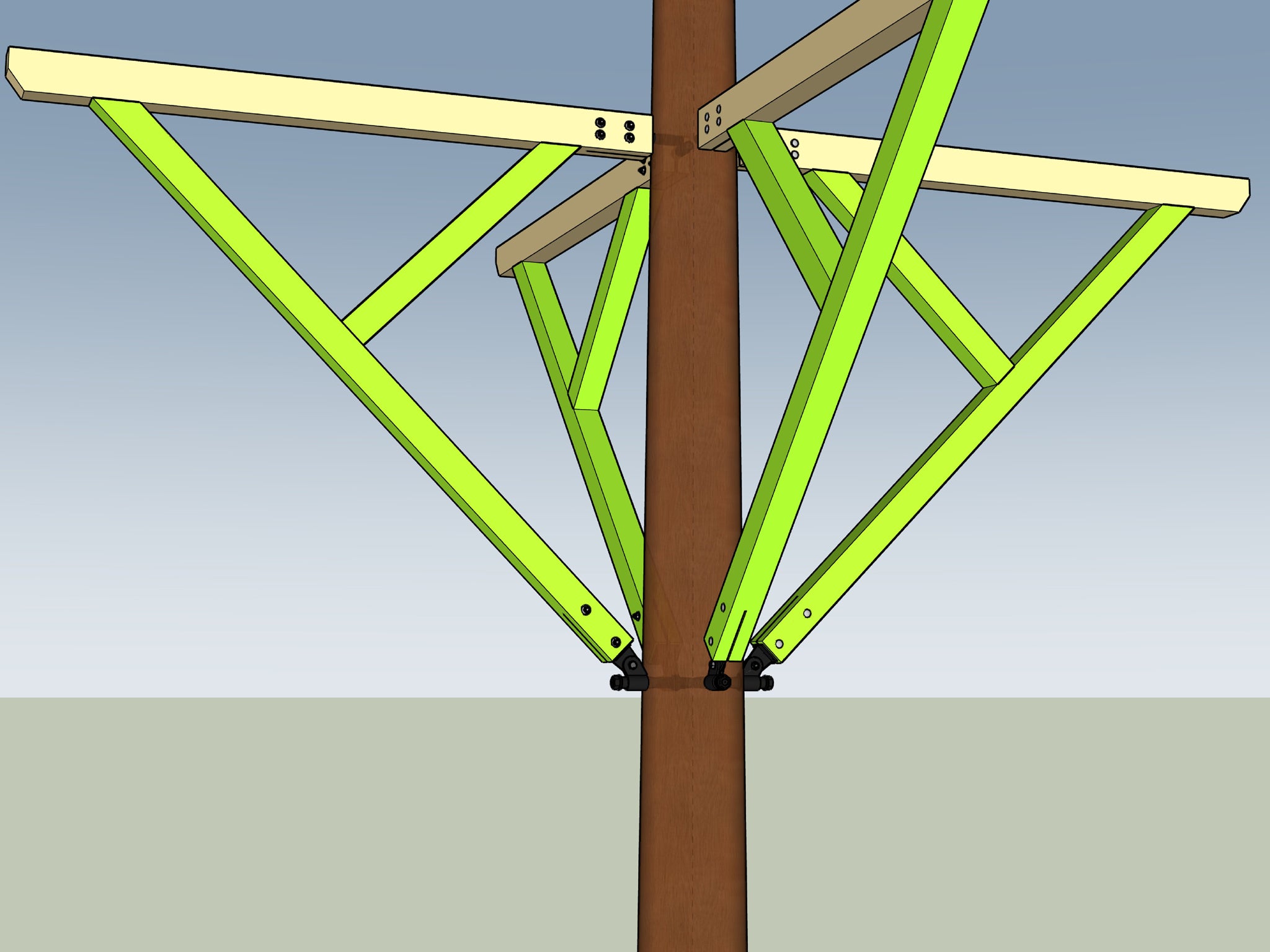

Extra Streben (grün)
Grün sind alle zusätzlichen Streben und Balken, die nicht im regulären 3D-Dreieck sind. Meist zur Aussteifung der Plattform.
Plattformbalken (weiß)
Die Plattformbalken werden von oben auf die Tragwerke geschraubt und verbinden alles zu einer festen Einheit.
1. Befestigungs-Elemente im Überblick
„Wie befestige ich ein Baumhaus am Baum?“ Ganz einfach: mit speziell dafür entwickelter Befestigungs-Hardware.
Hier sind die 9 wichtigsten Befestigungstechniken, die wir in unserer Baumhaus-Zimmerei 'baumbaron' verwenden:
1. Befestigungs-Elemente im Überblick
„Wie befestige ich ein Baumhaus am Baum?“ Ganz einfach: mit speziell dafür entwickelter Befestigungs-Hardware.
Hier sind die 9 wichtigsten Befestigungstechniken, die wir in unserer Baumhaus-Zimmerei 'baumbaron' verwenden:

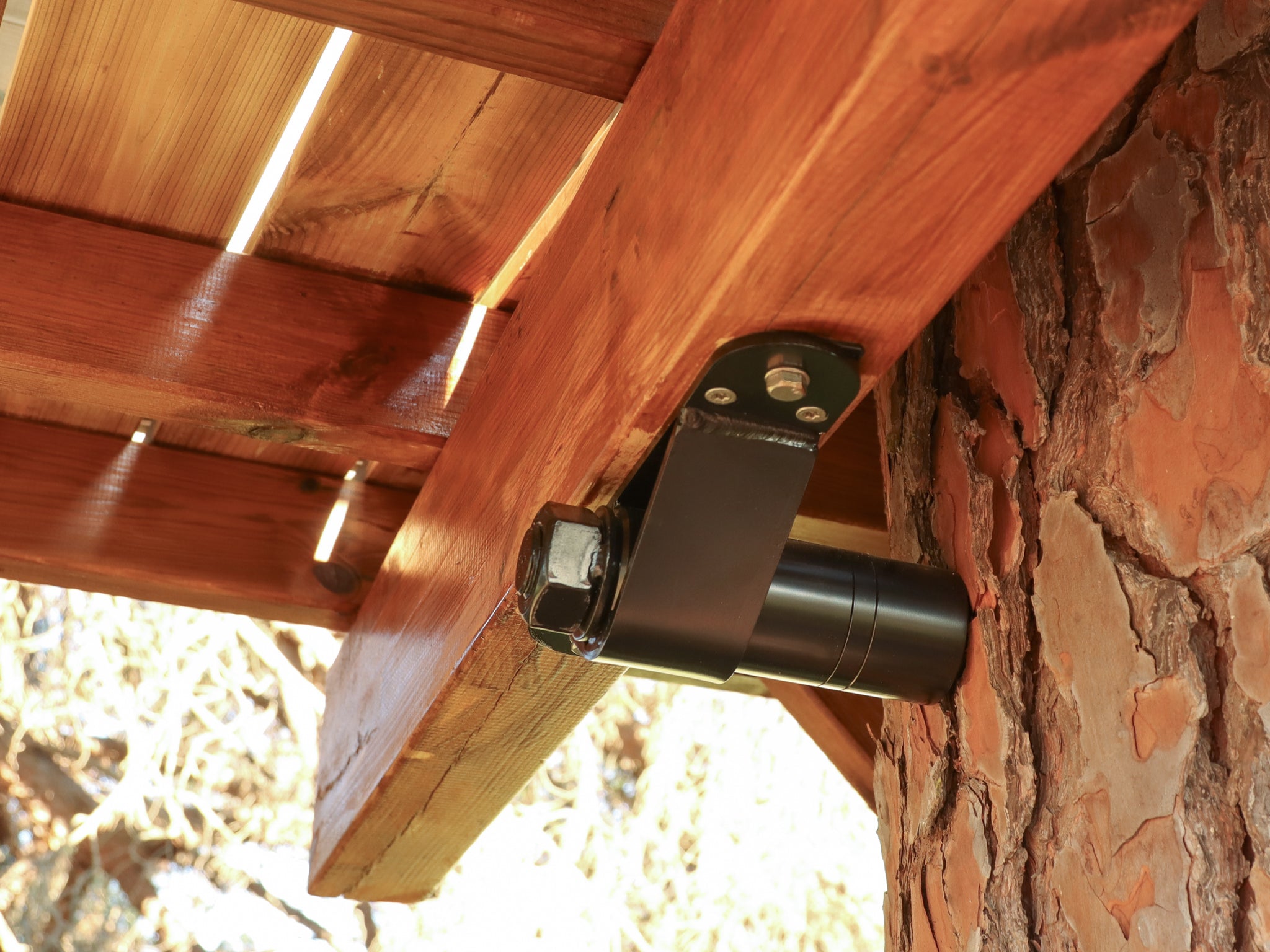

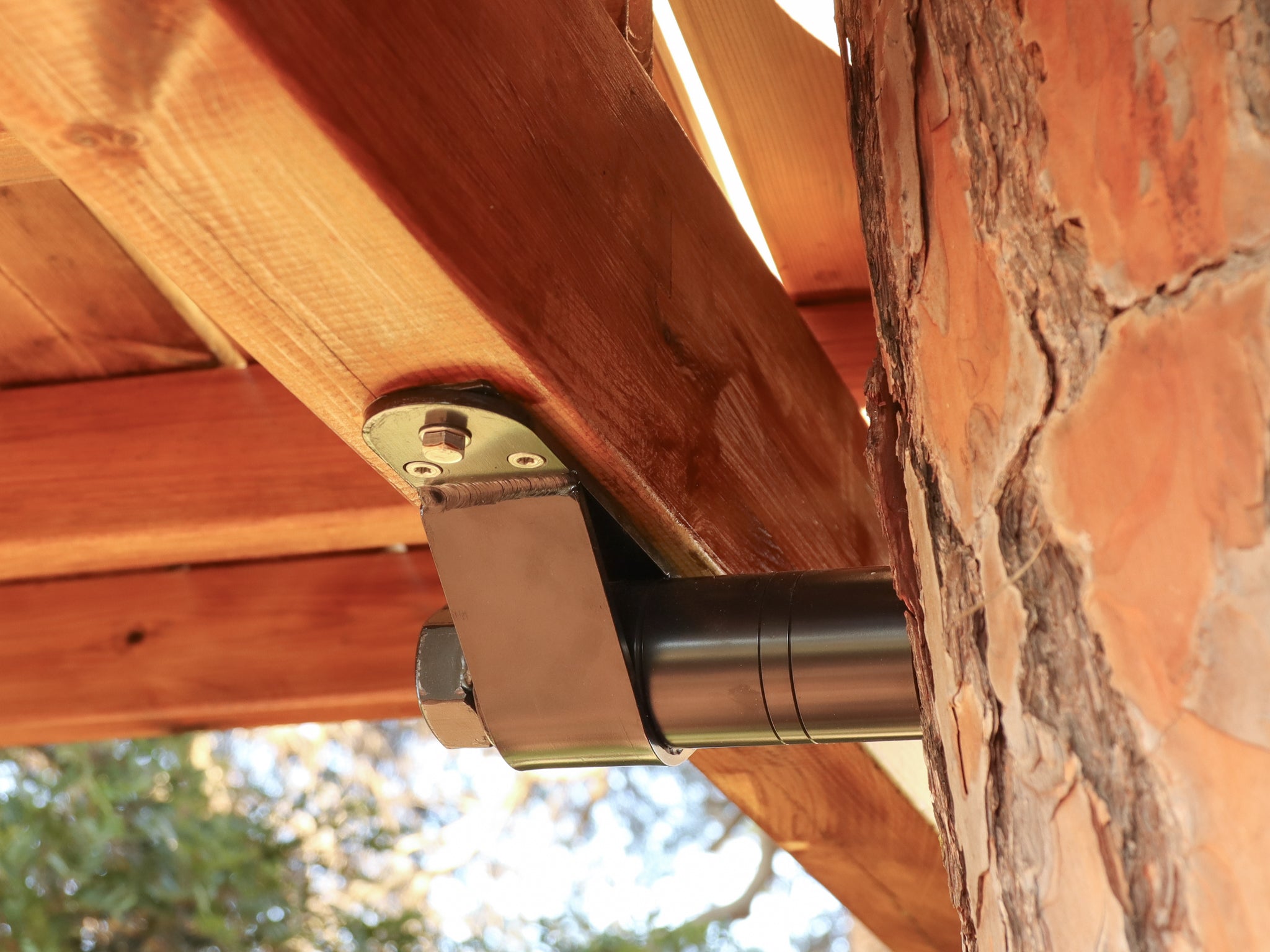

Feste Balken-Halterung
Baumschraube + feste Balkenhalterung halten Tragkonstruktion und Plattform sicher in Position. Die Ringe dienen zur Fixierung der Position.

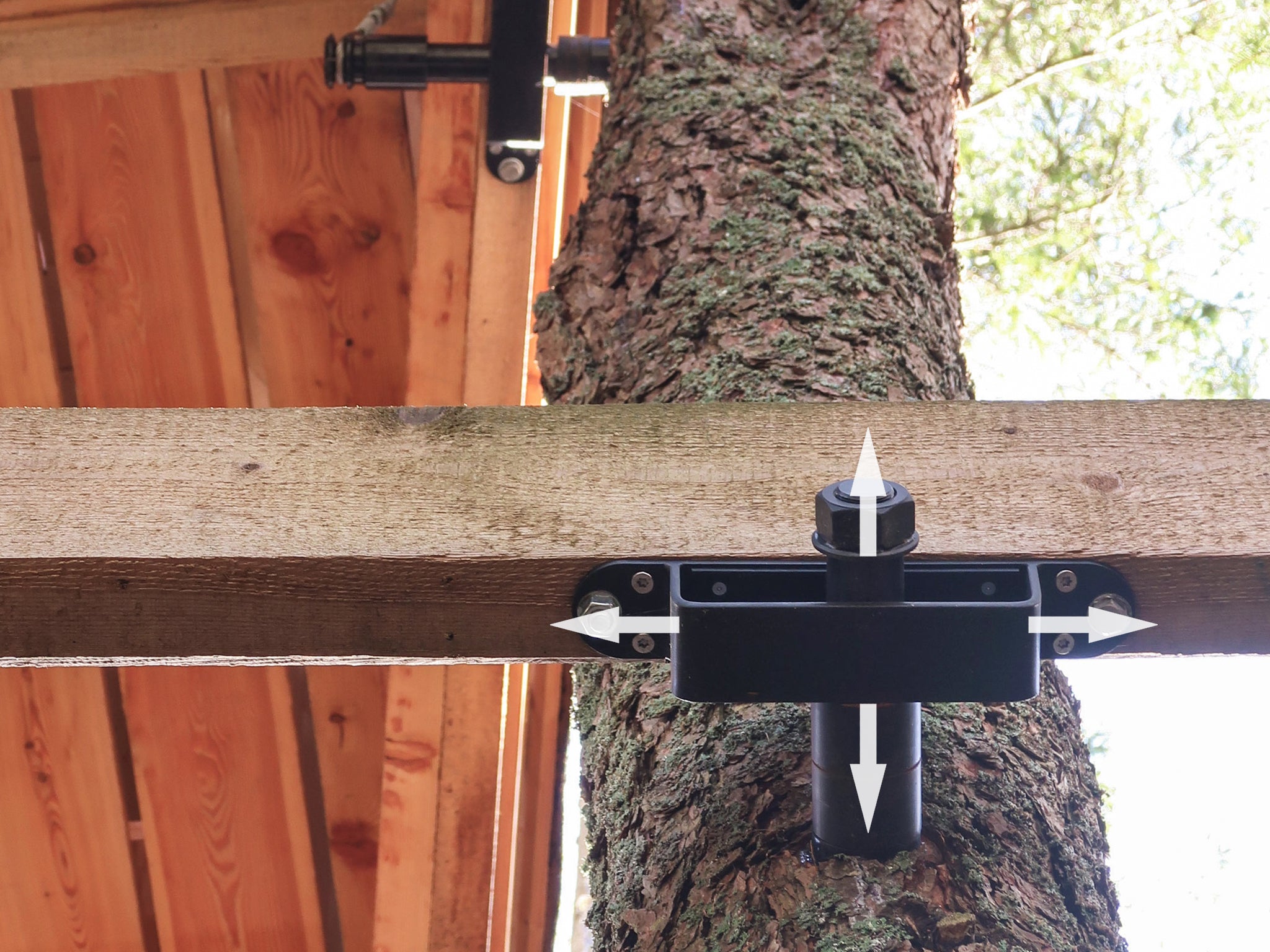

Balken-Halterung Dynamisch
Bewegliche Halterungen entkoppeln den Tragbalken zwischen mehreren Bäumen. Der Baum kann sich bei Sturm frei bewegen und die Konstruktion wird nicht beschädigt.

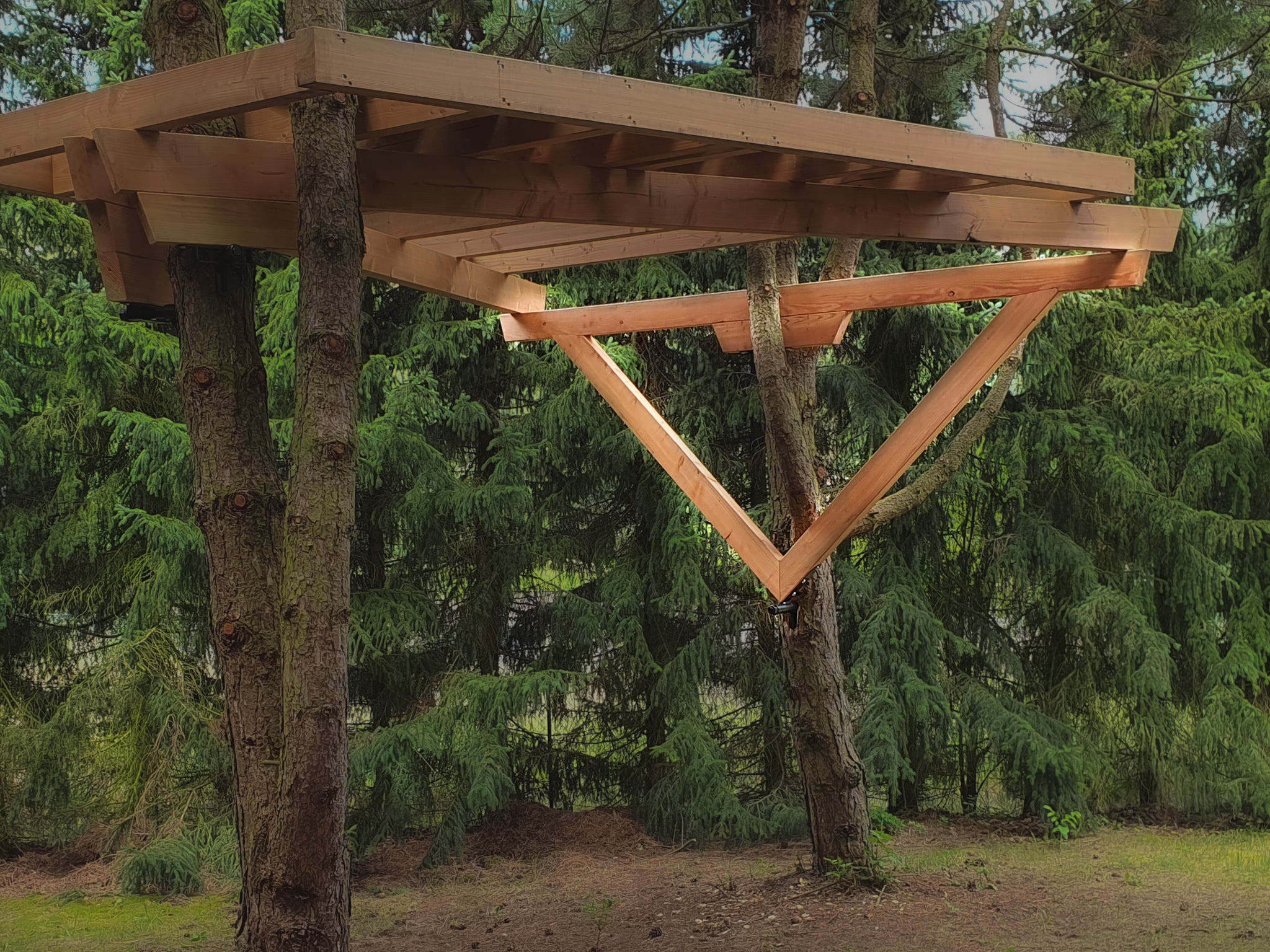

Dreieck-Tragwerke
Dreiecke schaffen eine große Spannweite für eine stabile Plattform. Größe und Form sind frei wählbar – ein absoluter Klassiker!

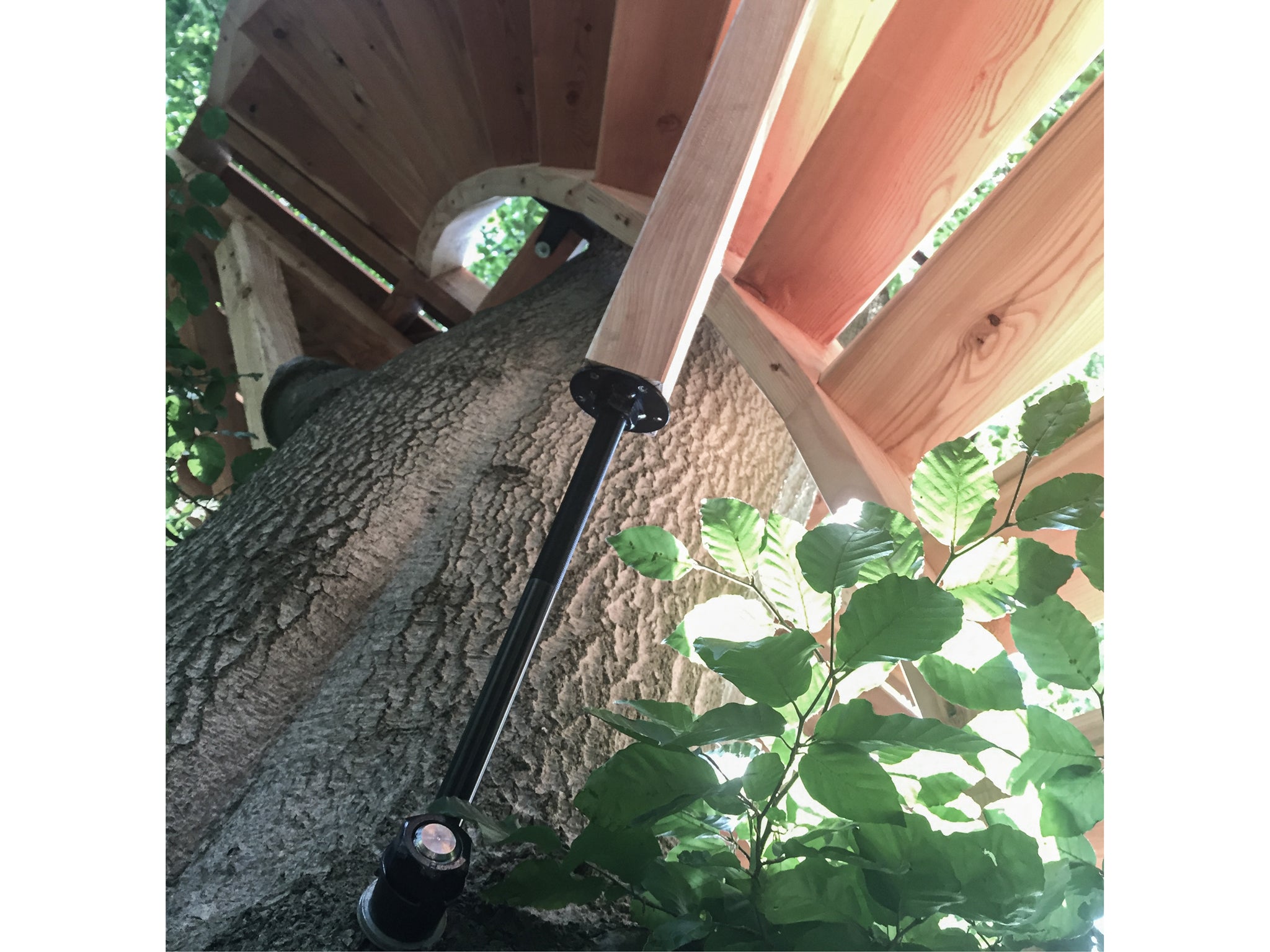

Strebe – Unterstützung von unten
Streben sind eine flexible Möglichkeit die Plattform von unten zu stabilisieren. Mit höhenverstellbaren Streben kann die Plattform perfekt ausgerichtet werden.

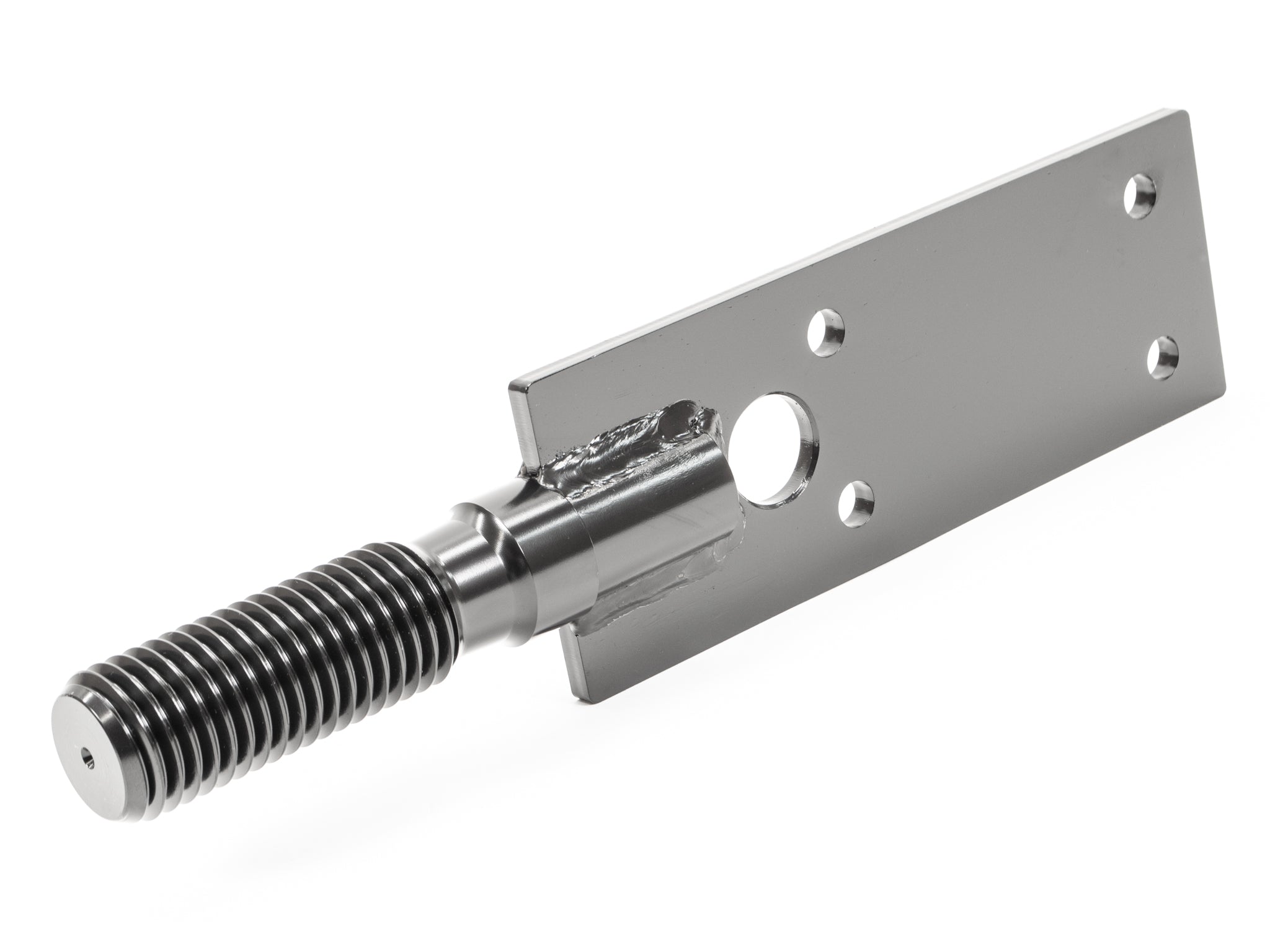

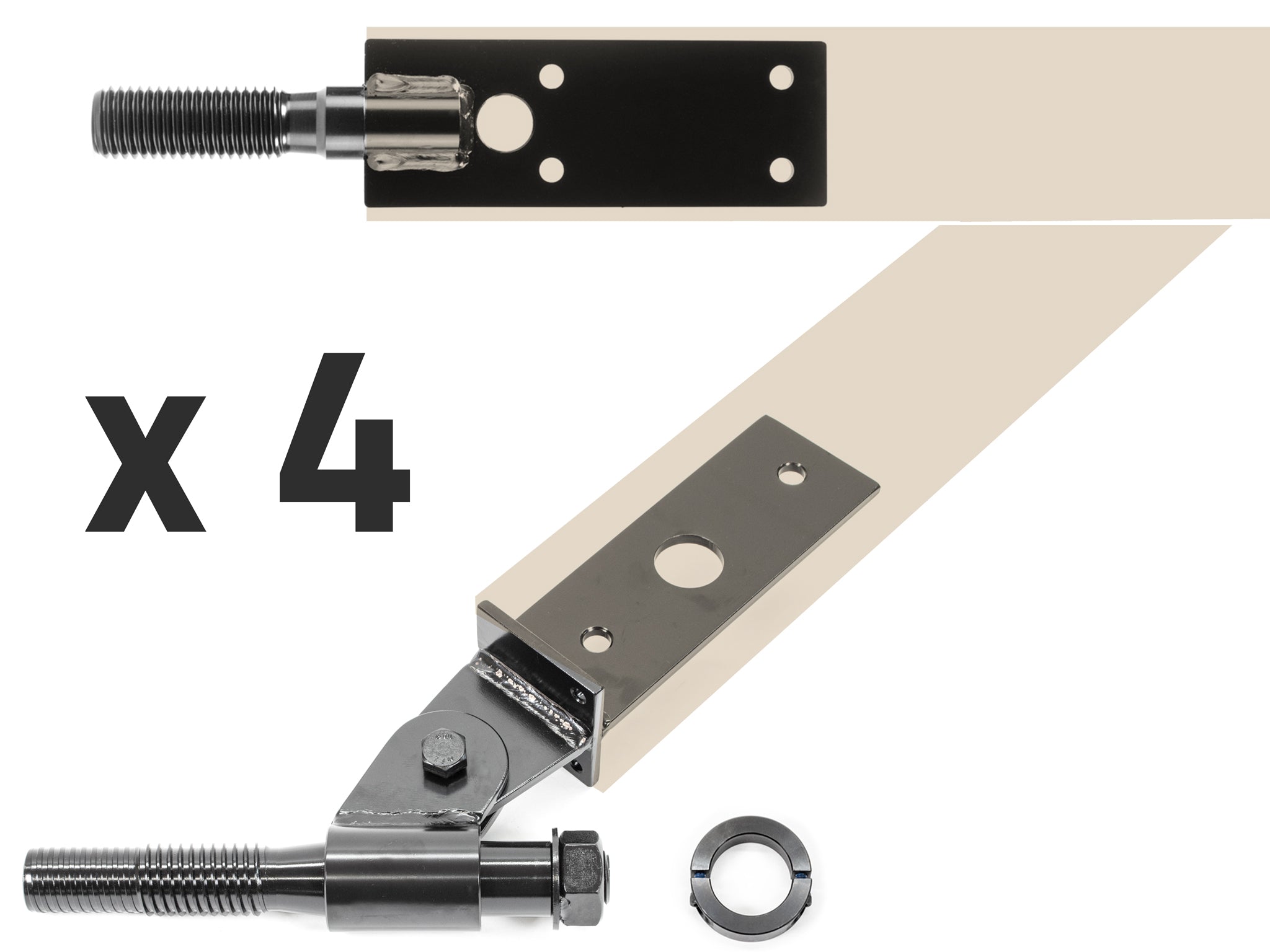

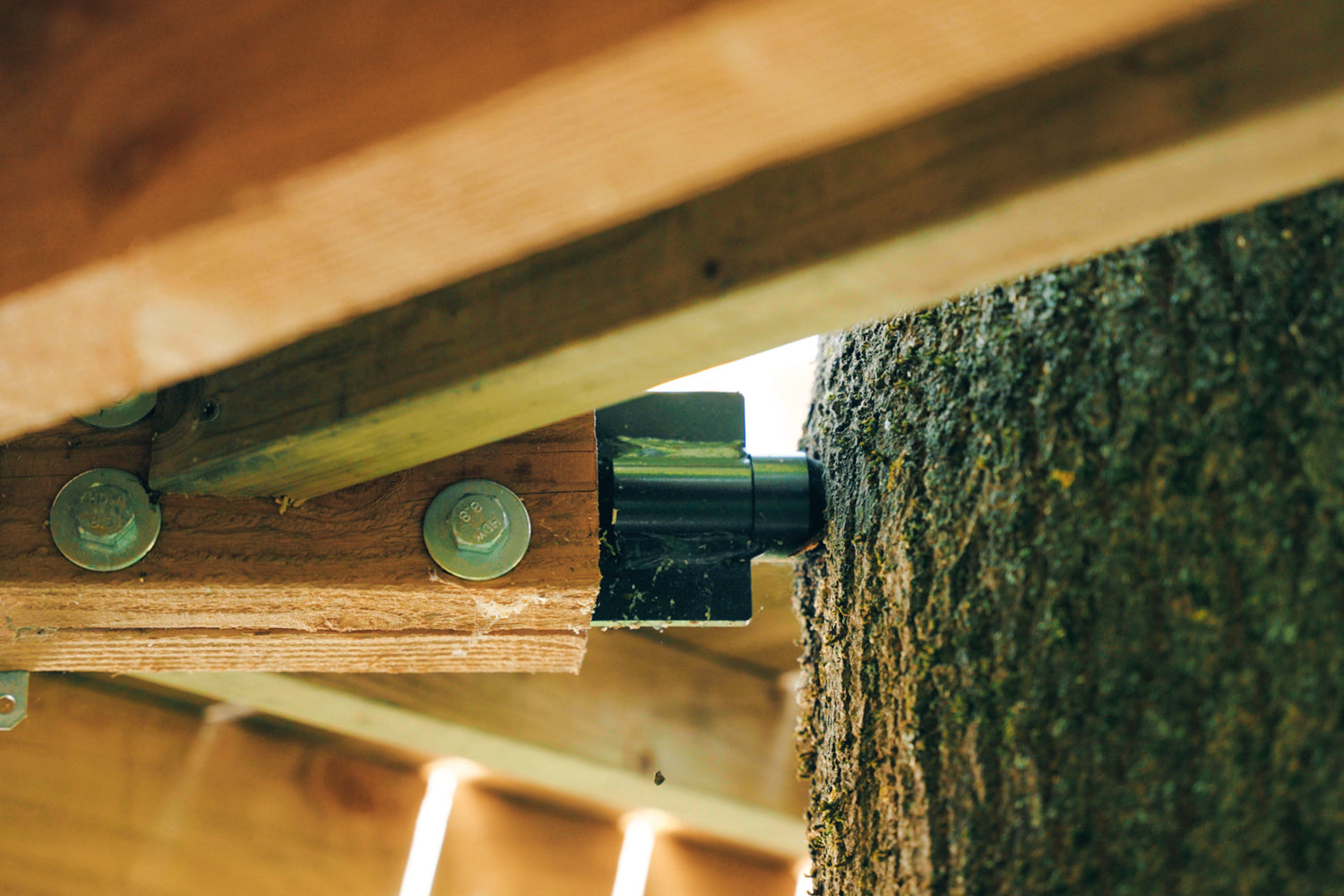

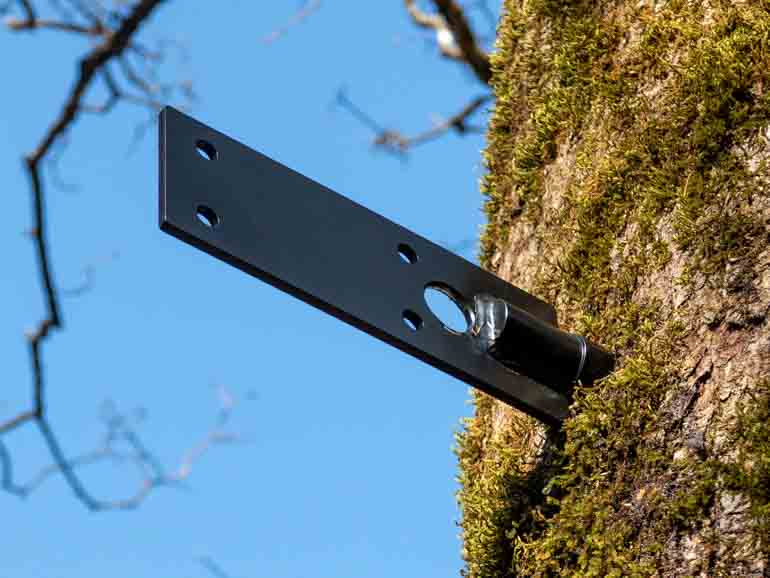

Seitliche Konsole
Seitliche Konsolen mit GTS Side benötigen neben dem Querriegel immer eine Strebe zum Baum. Ideal für kleinere Podeste und Treppen.

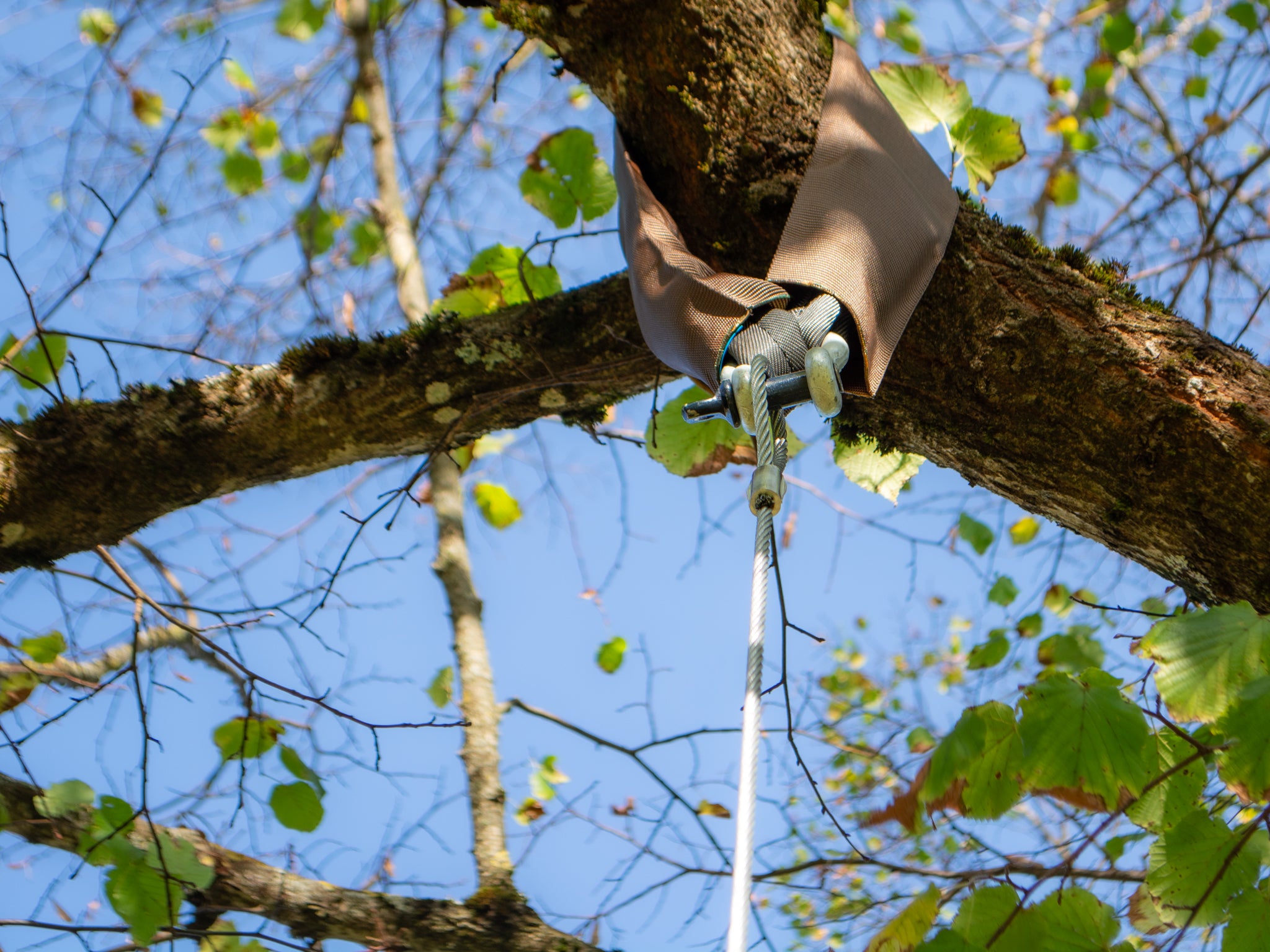

Abhängen mit Seil von oben
Seile werden hauptsächlich als zusätzliche Sicherung verwendet und sind gut nachrüstbar. Anschlagpunkte sind Baumschlaufe oder GTS-Schrauben.

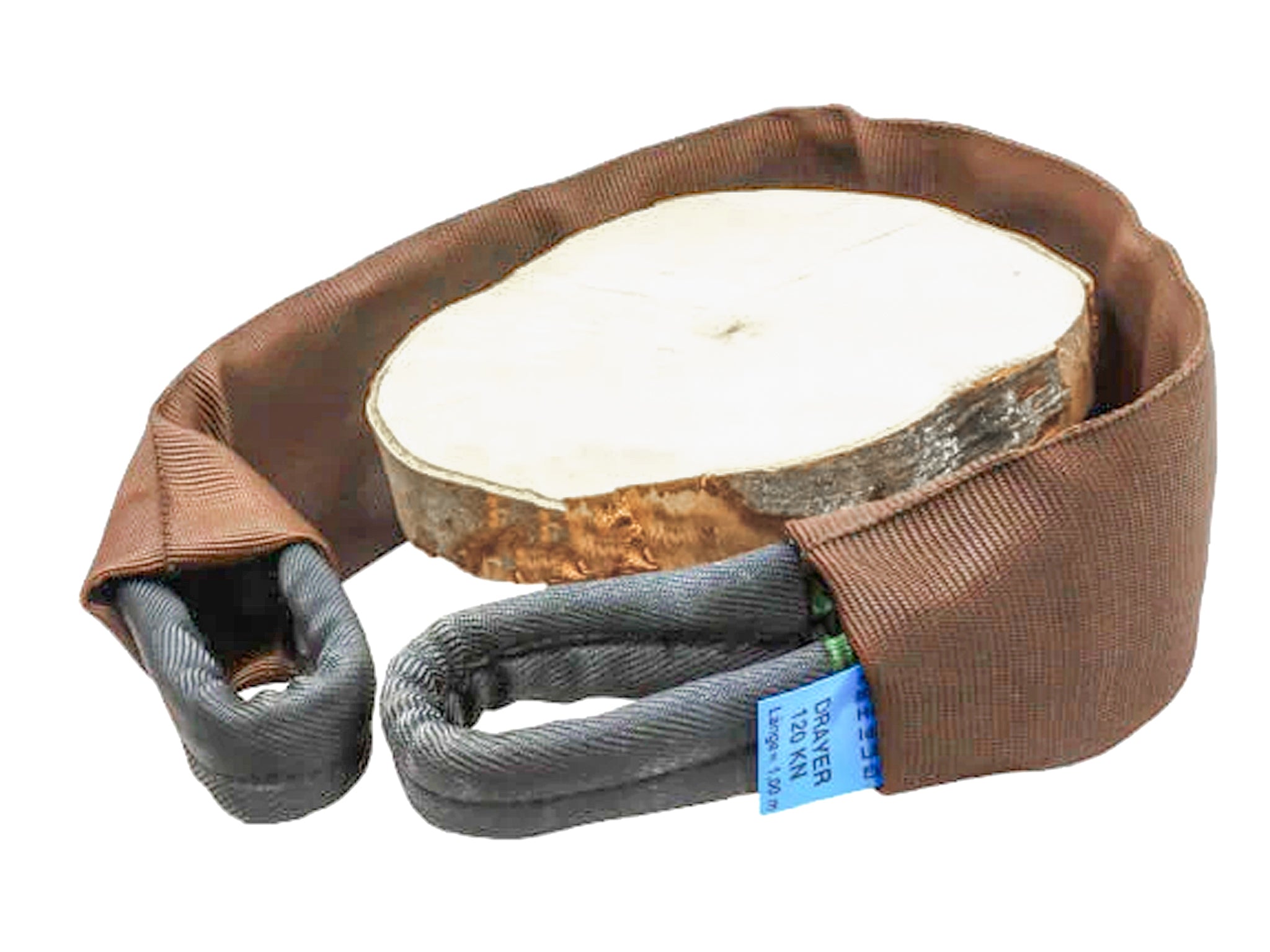

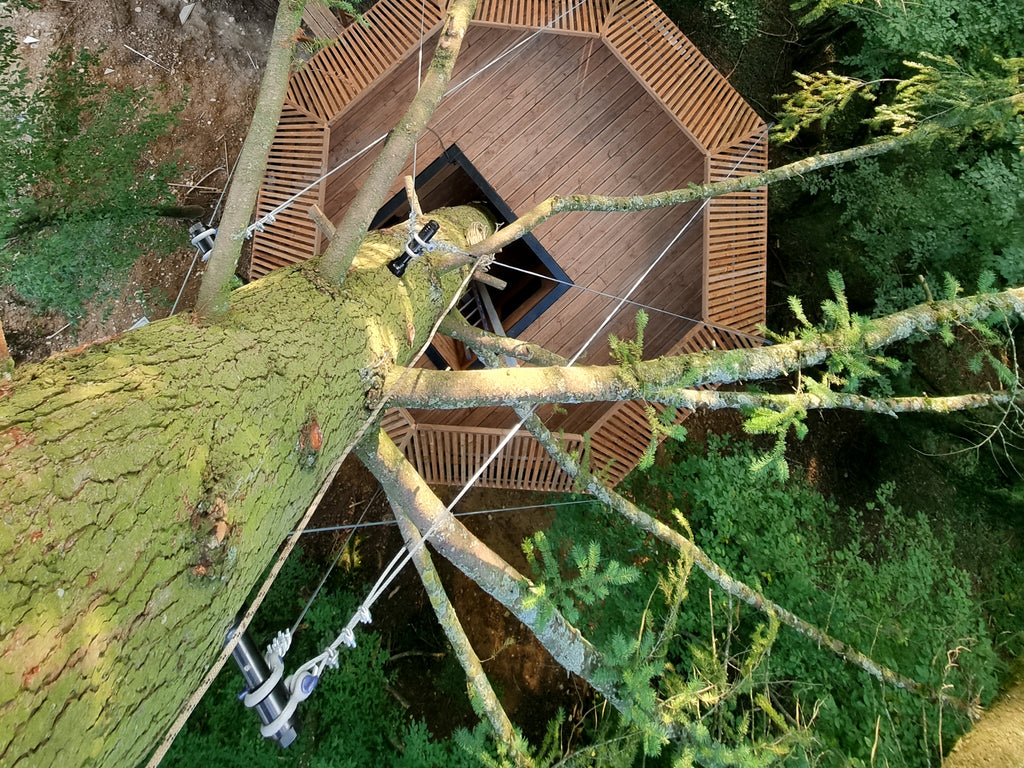

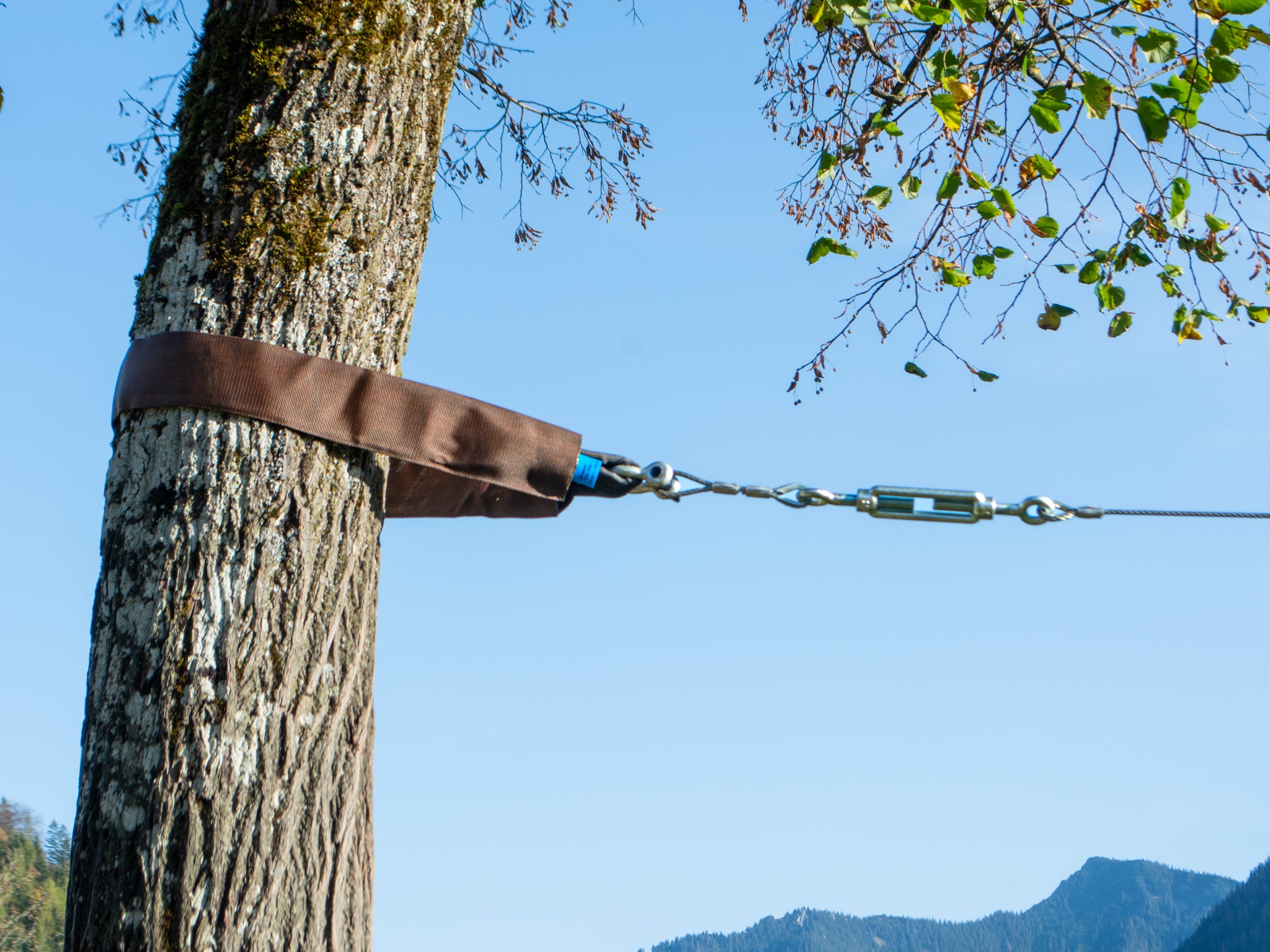

Seitliche Befestigung mit Seil
Baumschonende Abspannung mit breiter Baumschlinge – ideal für die Befestigung von Hängebrücken oder Flying-Fox am Baum.

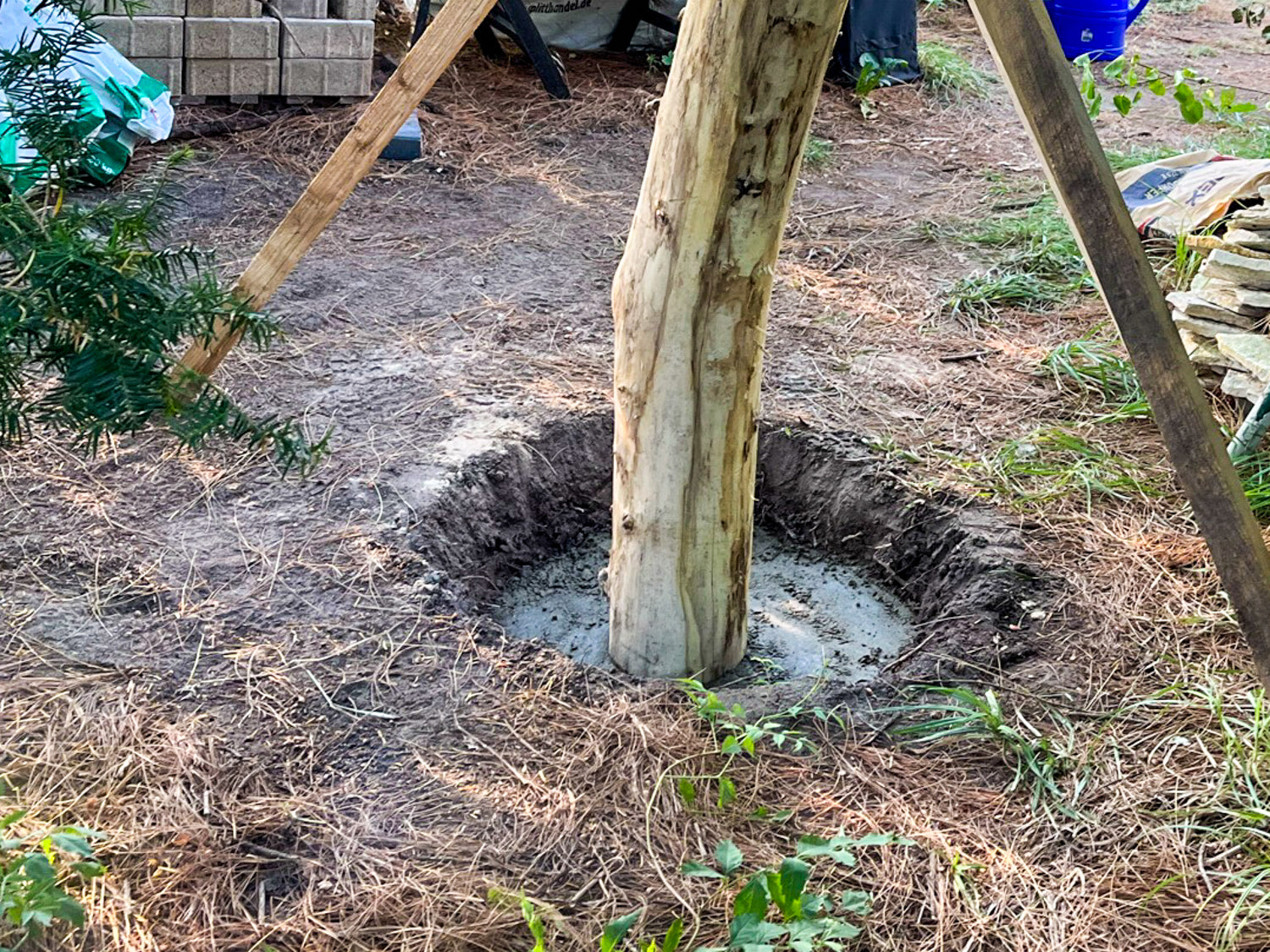

Einbetonierte Stütze / Stelzenhaus
Mit zusätzlichen Stelzen kannst du die Plattform deines Baumhauses beliebig vergrößern oder überlastete Teile zusätzlich abstützen.

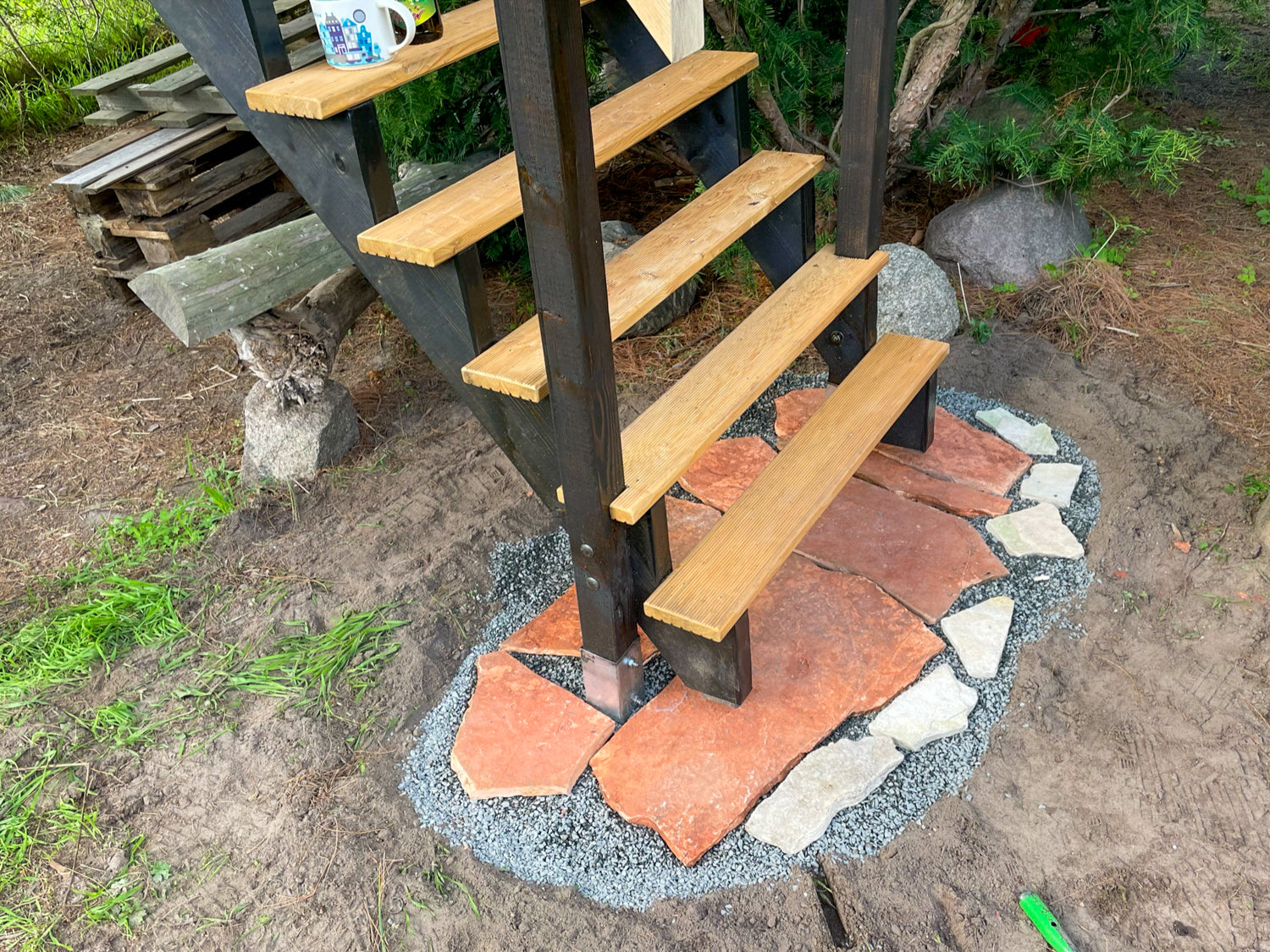

Einbetonierte Treppe
Mit einer fest einbetonierten Treppe (oder Kletterwand, …) kannst du deine wackelige Plattform zusätzlich stabilisieren.
Unsere Befestigungs-Elemente
In unserem Shop findest du alle Teile, die du für die sichere Befestigung am Baum brauchst!
2. Dreieck-Tragwerke '2D'
Dreiecke sind das wichtigste und vielseitigste Tragelement beim Baumhausbau! Das Holzdreieck wird mit zwei Baumschrauben am Baumstamm befestigt. Die Vorteile:
✔ Dreiecke sind robust und sicher
✔ Große Spannweiten für stabile Plattformen möglich
✔ Beliebig mit Streben erweiterbar, je nach Belastung (3D-Dreiecke)
✔ Baumstamm kann etwas dünner sein – übereinander montierte Baumschrauben brauchen weniger Platz
2. Dreieck-Tragwerke '2D'
Dreiecke sind das wichtigste und vielseitigste Tragelement beim Baumhausbau! Das Holzdreieck wird mit zwei Baumschrauben am Baumstamm befestigt. Die Vorteile:
✔ Dreiecke sind robust und sicher
✔ Große Spannweiten für stabile Plattformen möglich
✔ Beliebig mit Streben erweiterbar, je nach Belastung (3D-Dreiecke)
✔ Baumstamm kann etwas dünner sein – übereinander montierte Baumschrauben brauchen weniger Platz
Wann und wo verwendet man Dreiecke?
Dreieck-Tragwerke sind unglaublich vielseitig und in vielen Fällen die beste Lösung, um die Plattform stabil und sicher am Baum zu befestigen. Der einzige „Nachteil“ ist, dass die Streben unter der Plattform im Weg sind, wenn man dort Platz braucht.
Jedes 2D-Dreieck kann beliebig mit zusätzlichen Streben zu einem 3D-Dreieck erweitert werden. Die größere Auflagefläche sorgt für eine optimale Lastverteilung und mehr Stabilität – je nachdem, wie deine Plattform belastet wird.
Dreiecke als Universal-Lösung
✔ Ideales Tragwerk für alle Plattformgrößen: 6 bis 40 m²
✔ Breite Auflagefläche für stabile Plattform
✔ Oberer Querbalken: 1 bis 6 m Länge
✔ Vertikaler Abstand der GTS-Schrauben: 1,3 bis 3,5 m
✔ 3D-Streben können auch nachträglich eingebaut werden, um wackelige Plattform zu unterstützen
Balkenmaße für Dreiecke
Hier ein paar Richtwerte bei normaler Belastung:
Streben:
- bis 2 m Länge: 8x8 cm
- bis 3 m Länge: 10x10 cm
- bis 4 m Länge: 12x12 cm
Querbalken:
- bis 4 m Länge: 10x10 cm
- bis 5 m Länge: 14x10 cm
- bis 6 m Länge: 16x10 cm
Bei Strebenlängen über 3 m empfehlen wir den Einbau von zusätzlichen Zwischenstreben zur Verkürzung der Knicklänge und zur besseren Lastverteilung.
Genauere Infos zur Berechnung der Holzbalken findest du in Schritt 11.
Profi-Tipps zu Montage
- Um Überraschungen auf der Baustelle zu vermeiden (krummer Stamm, dicker Ast, ...), empfehlen wir, das Dreieck probeweise aus Dachlatten zu fertigen und mit einer langen Wasserwaage an der gewünschten Stelle im Baum anzulegen – passt oder!

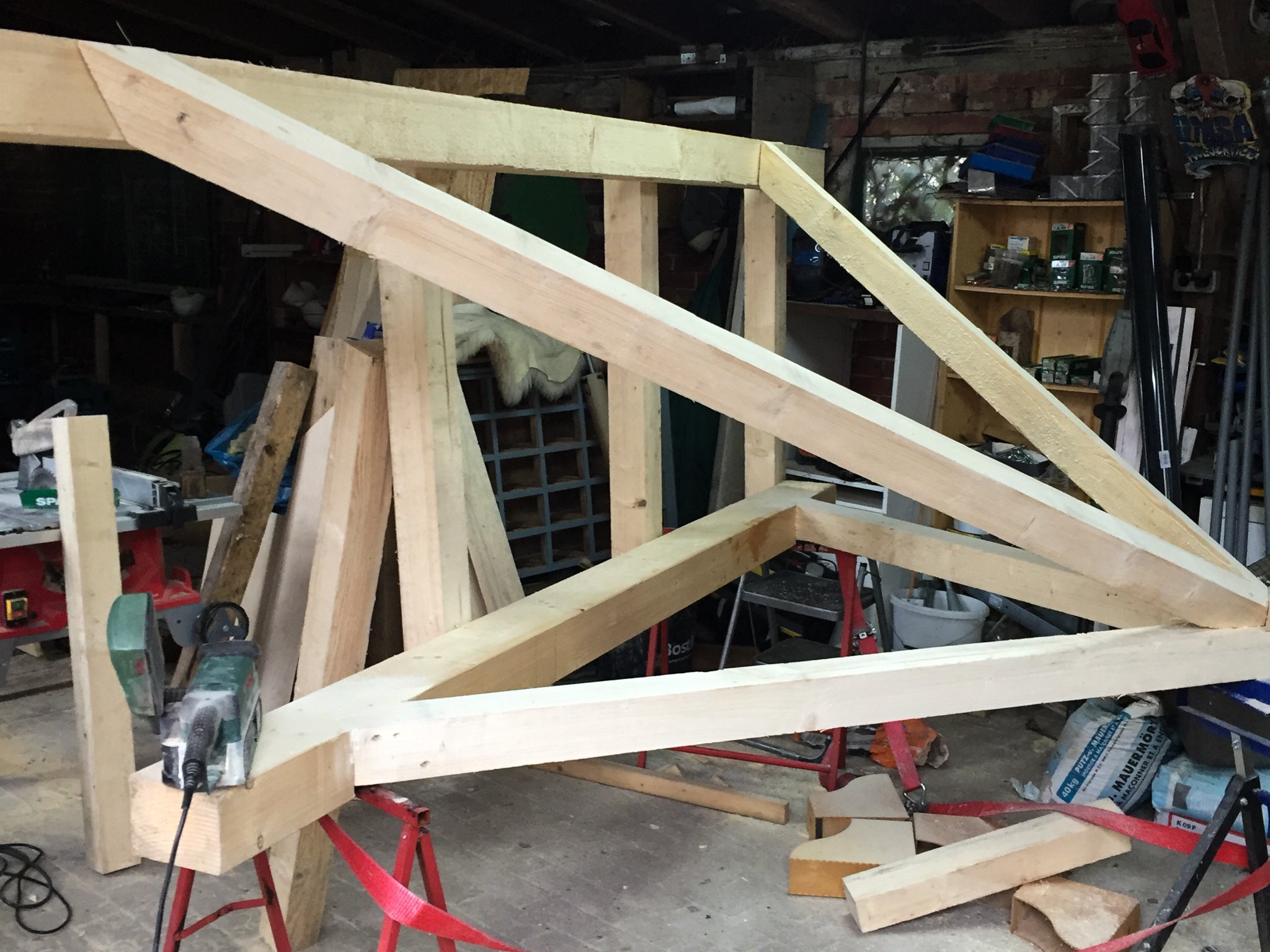

- Das Dreieck am besten auf einer glatten Fläche am Boden vorfertigen und Dreieck-Halterung fest montieren.
- Obere Balkenhalterung vorerst nur locker anschrauben (2 kurze Holzschrauben) – so kann man das Dreieck im Baum perfekt ausrichten.
- Fixiere die obere Balkenhalterung mit Positions-Ringen, so kann der Balken nicht nach außen rutschen (Hebelarm!).
Anleitung: 2D-Dreiecke bauen
Beispiele und Tipps zur Montage

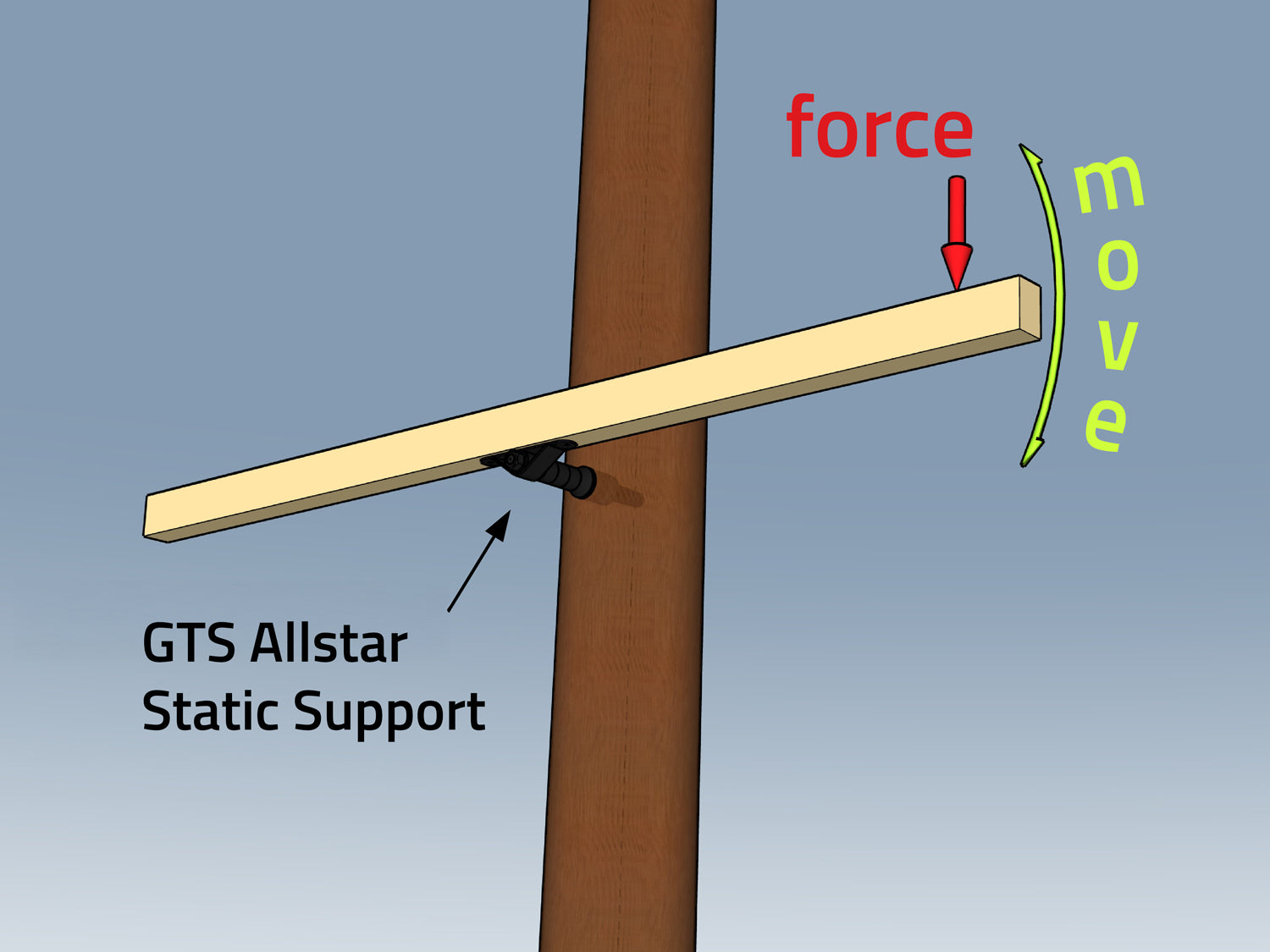

Warum ein Dreieck?
Ein einzelner Balken würde sich um die Schraubenachse der Baumschraube drehen. Um das zu verhindern, braucht man ein steifes Dreieck ...
Hohe vertikale Belastbarkeit
Ein Dreieck-Bausatz besteht aus: Fester Balkenhalterung oben + Dreieck-Halterung unten. Vertikallasten werden über die beiden Baumschrauben in den Stamm geleitet!

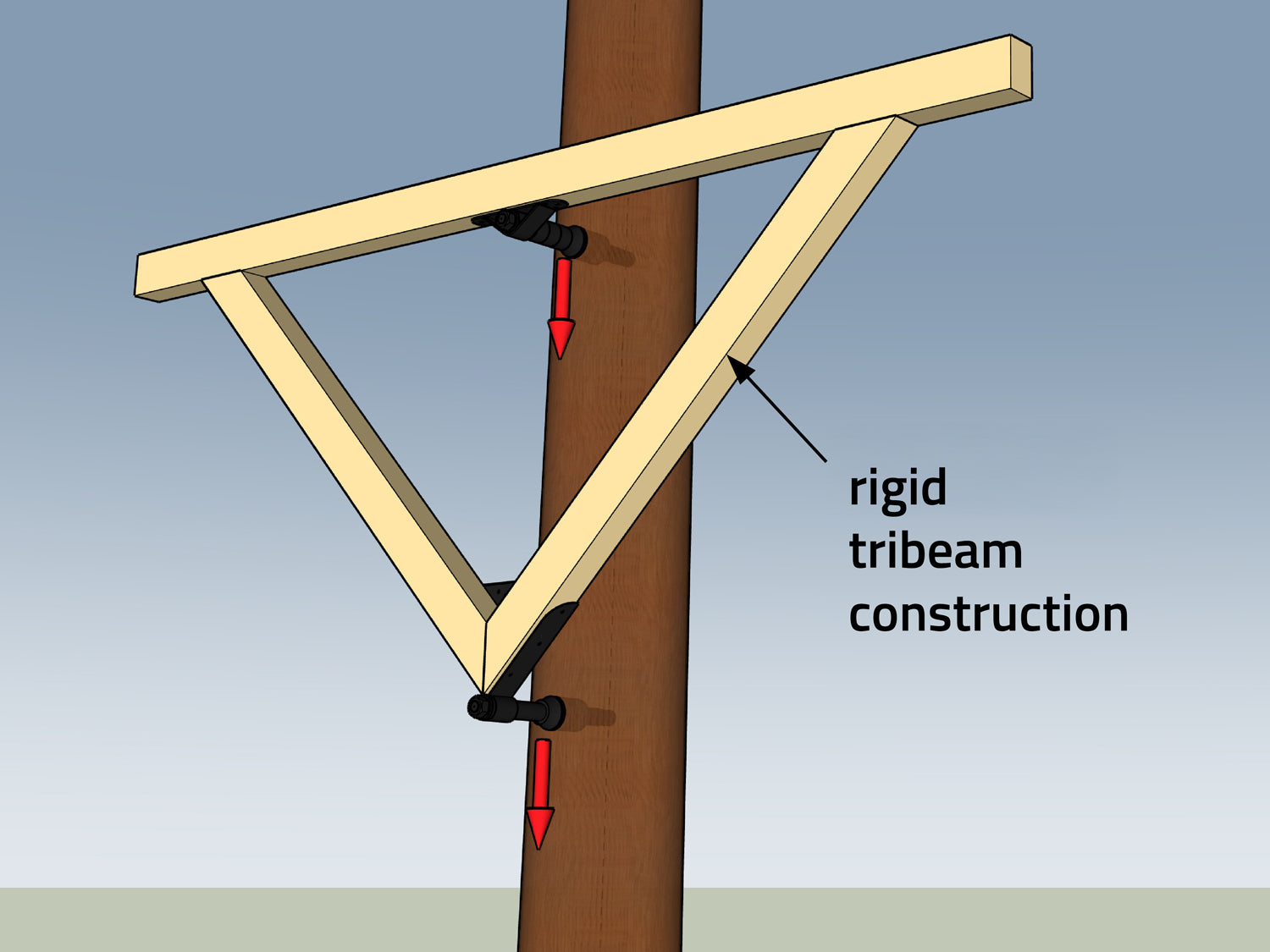

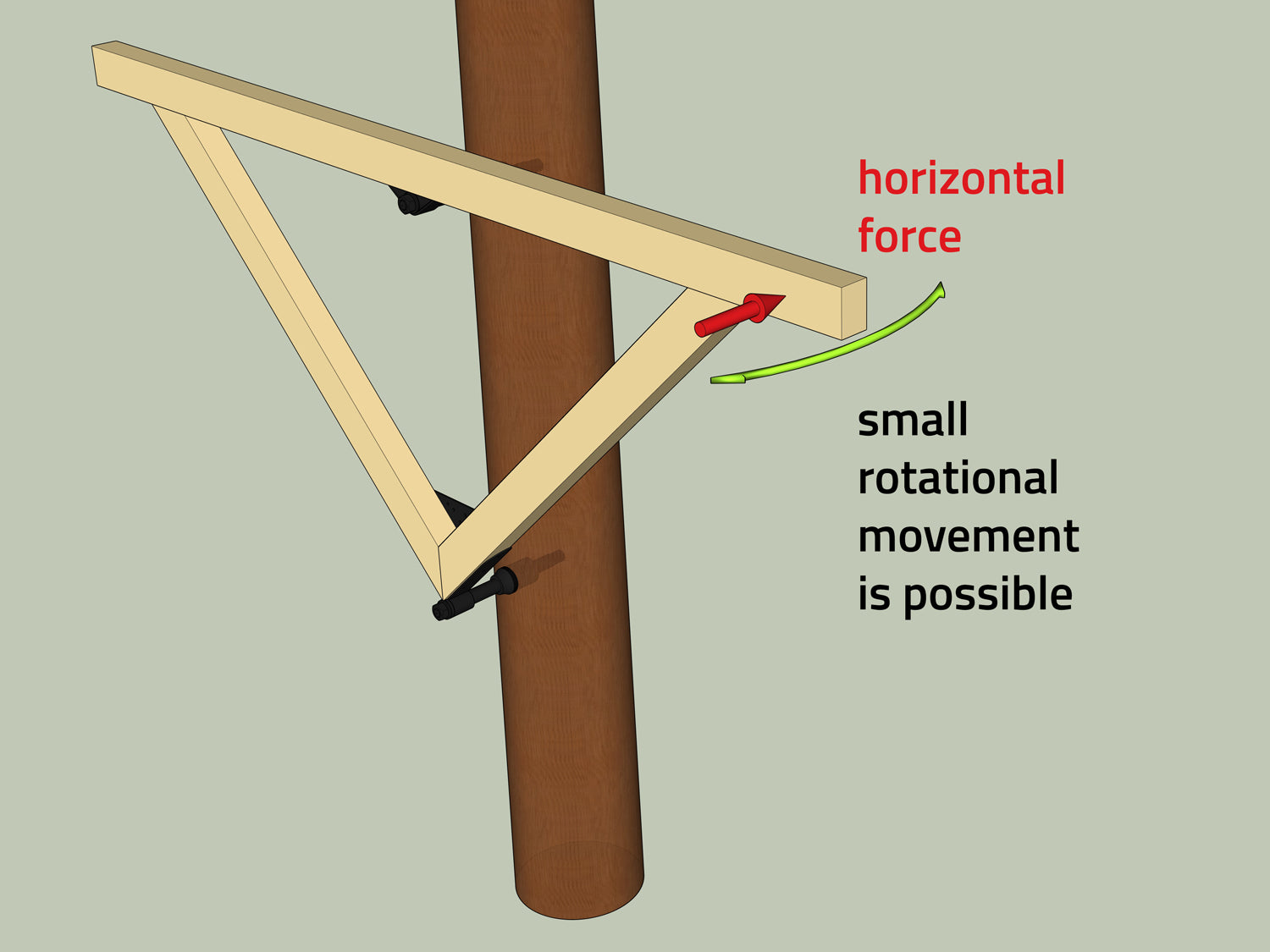

Horizontale leichtes Spiel
Das Dreieck ist in sich steif und kann seitlich nicht kippen. Trotzdem bleibt das Dreieck um die Stammachse leicht rotationsfähig – so werden Windschwankungen gedämpft.

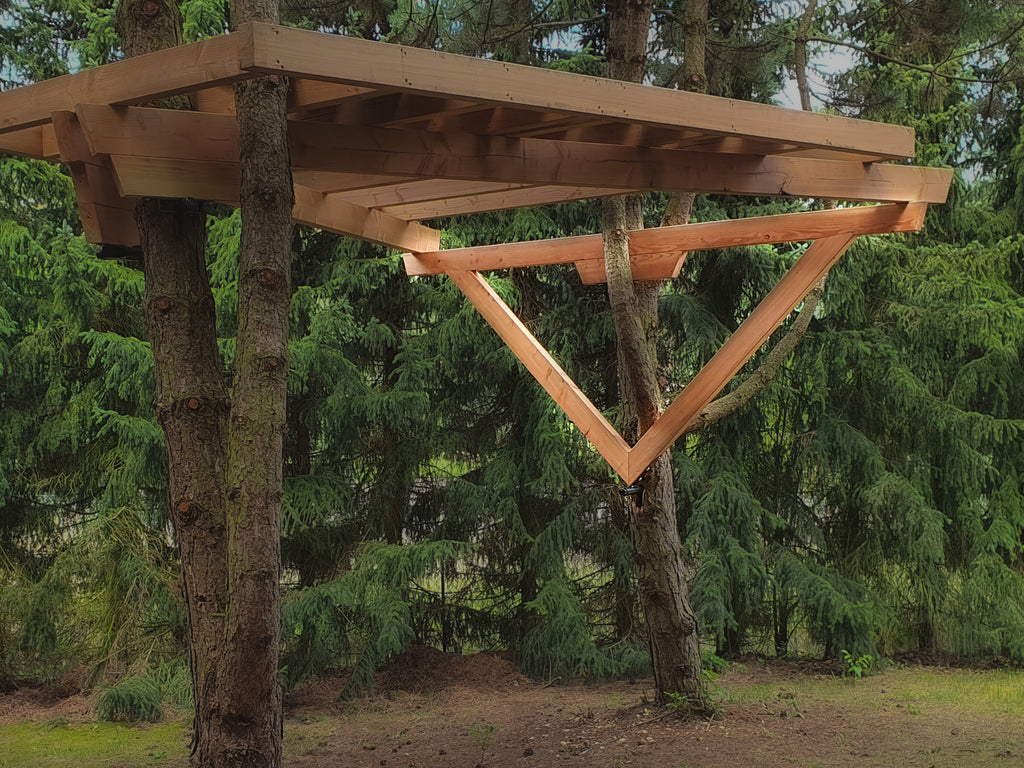

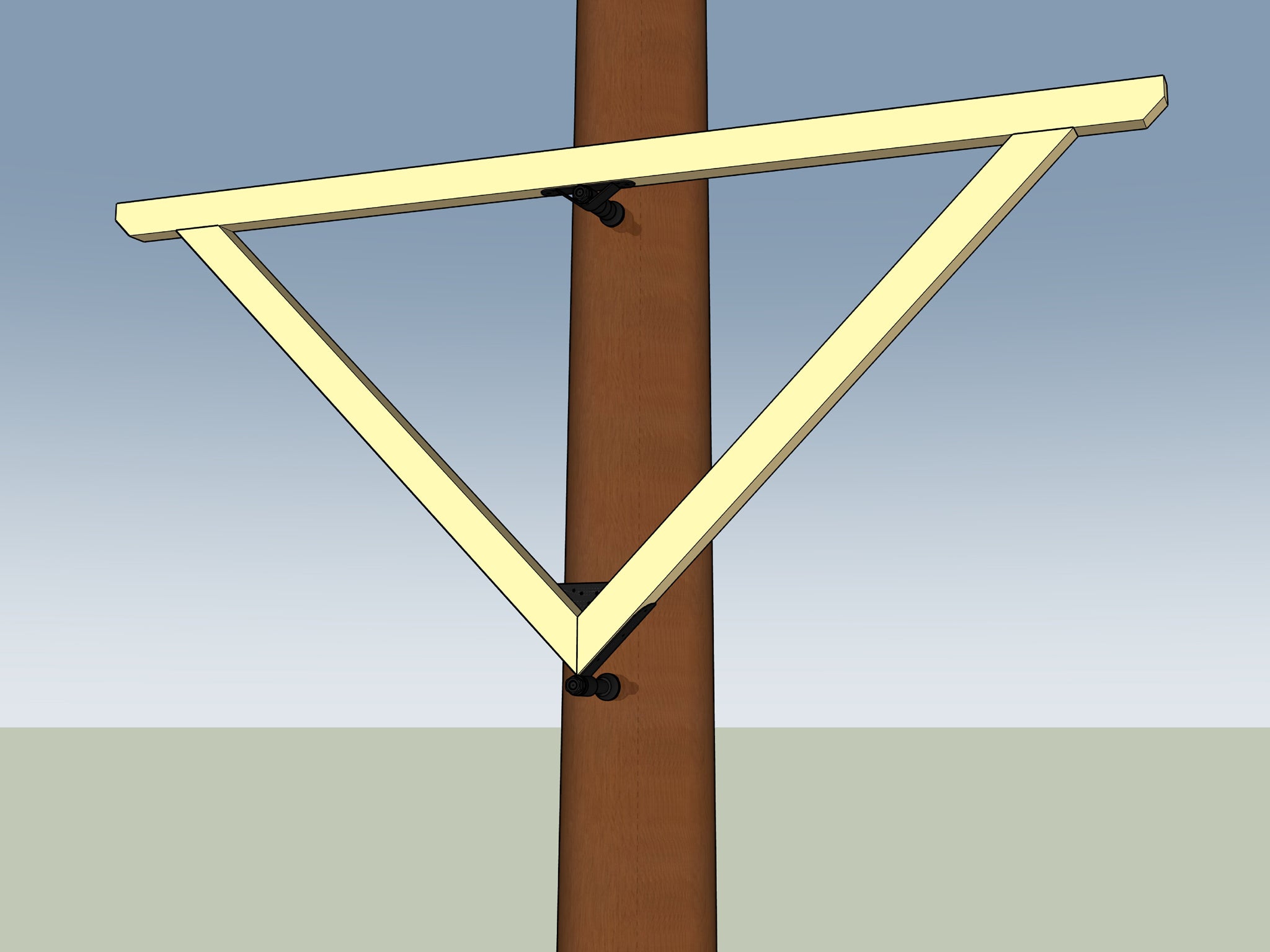

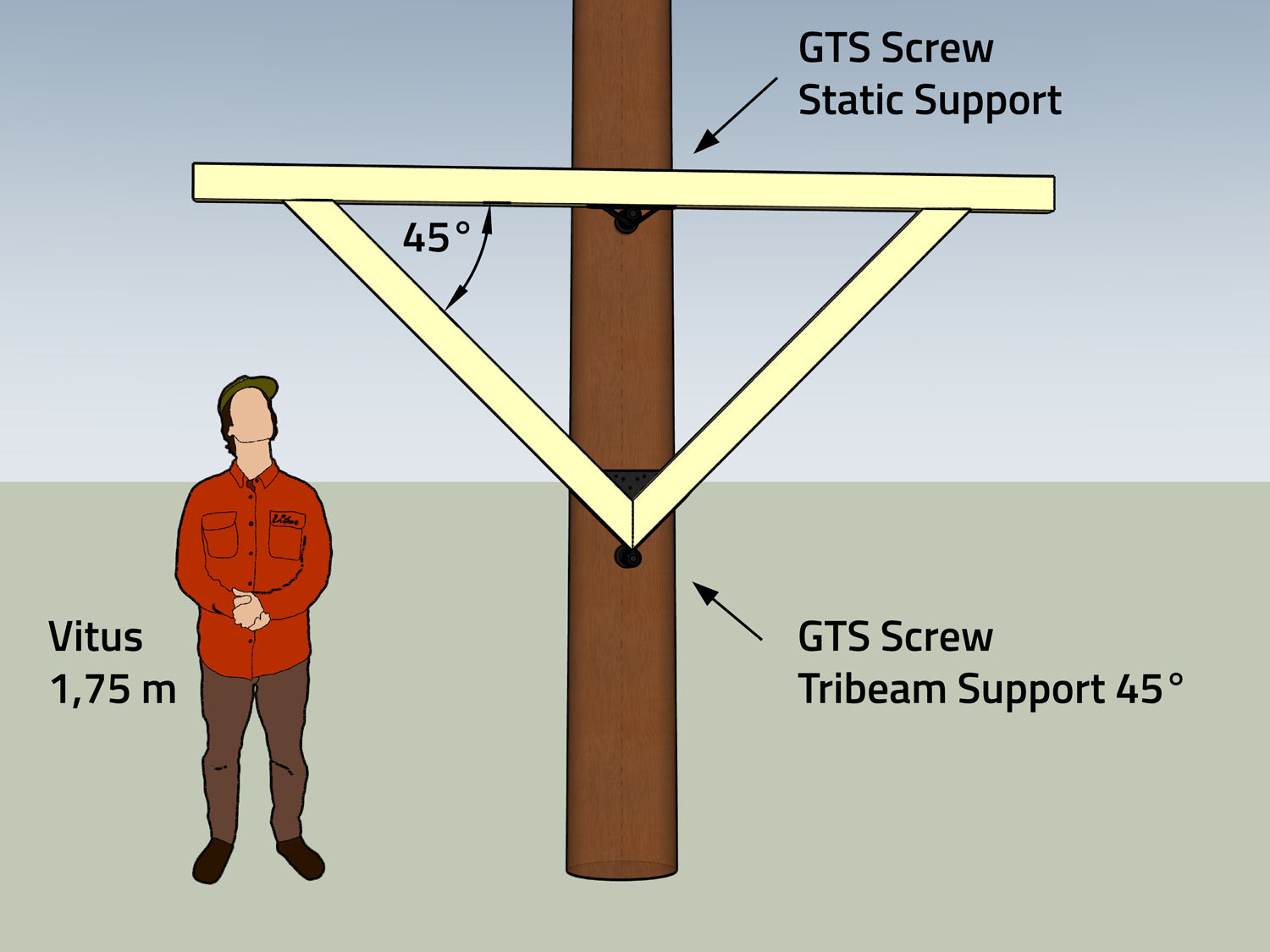

Klassisches, symmetrisches Dreieck
Das ist das Standard-Dreieck mit 90°-Halterung.
Der Typ im Bild bin ich: Vitus – professioneller Baumhausbauer und Gründer von TheTreehouse.Shop – ich helfe dir beim Baumhaus bauen ;)

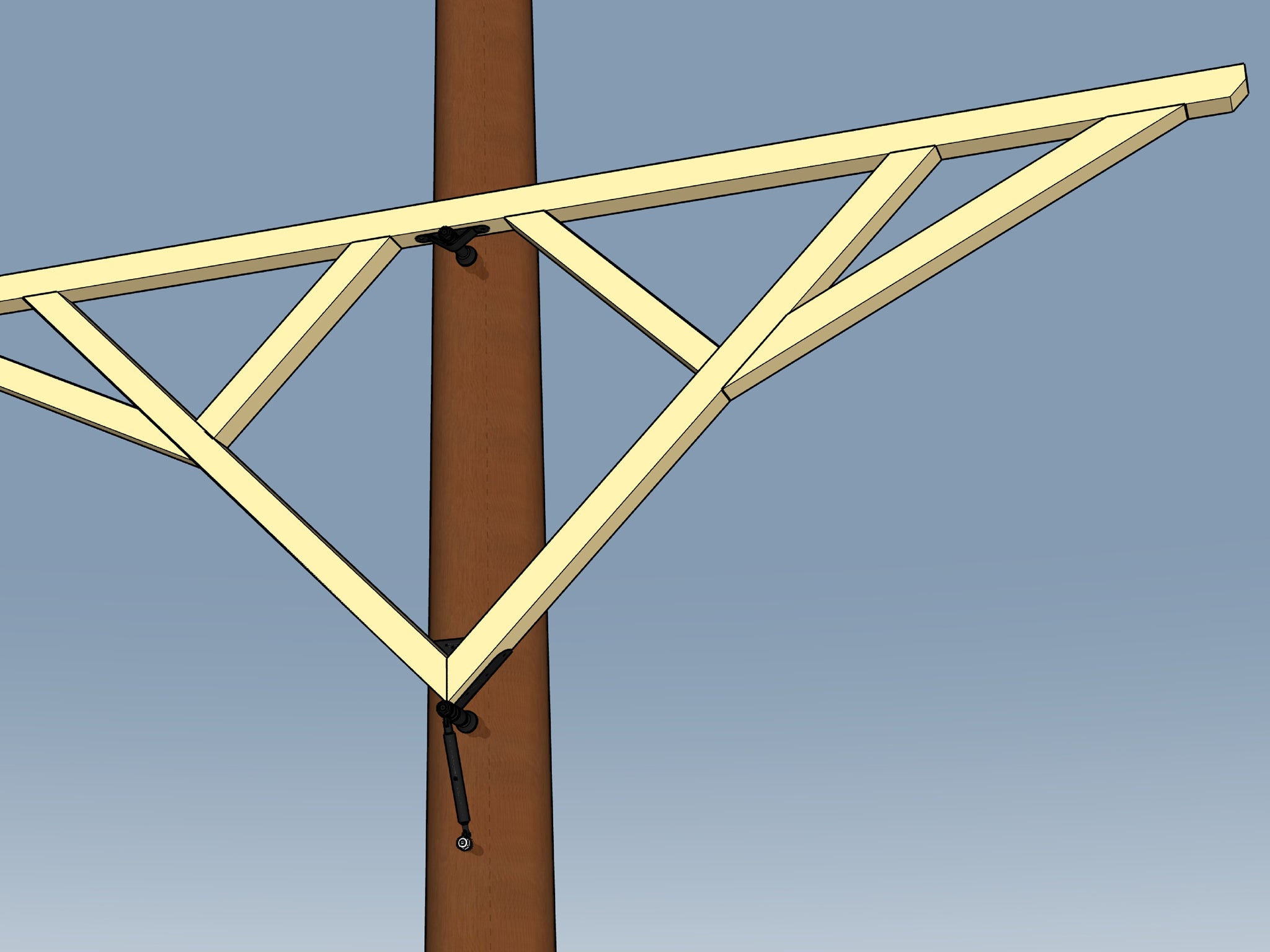

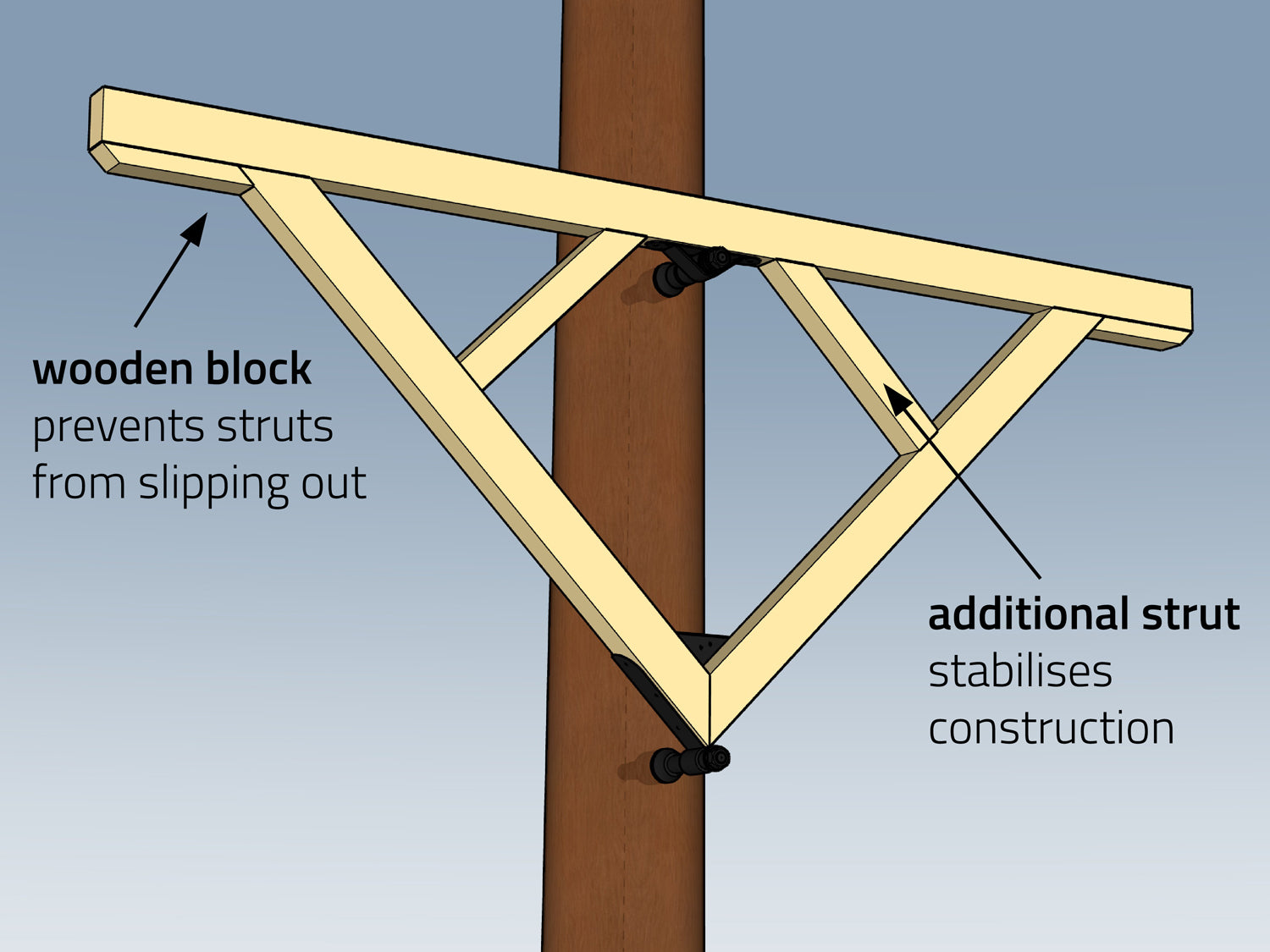

Verstärktes 2D-Dreieck
Bei großen Lasten kannst du das Dreieck mit zusätzlichen Streben verstärken – das verhindert das Durchbiegen der langen Streben und verteilt die Last gleichmäßiger auf die Balken. Mit Holzkeilen kannst du die obere Strebenverbindung verstärken.

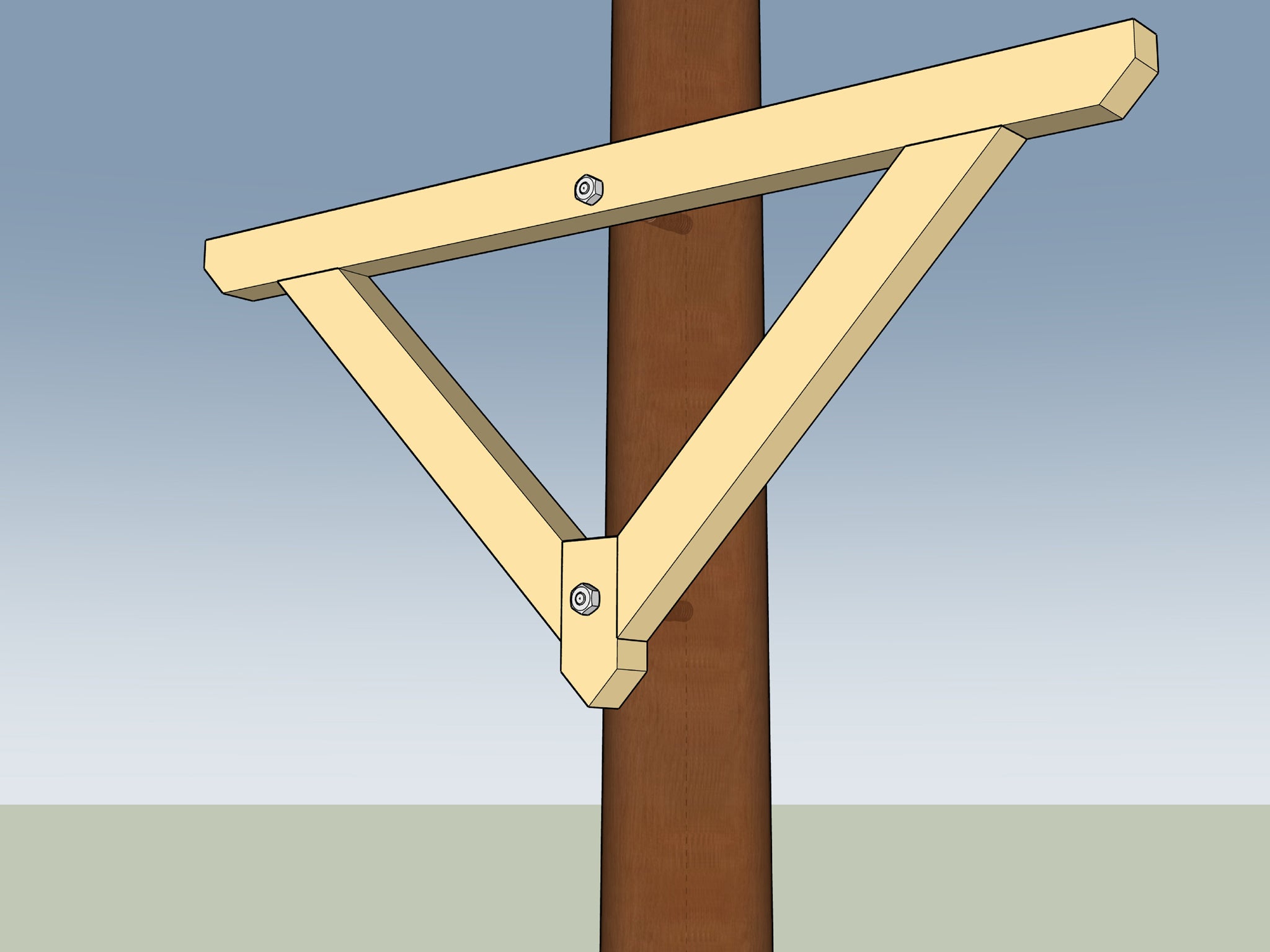

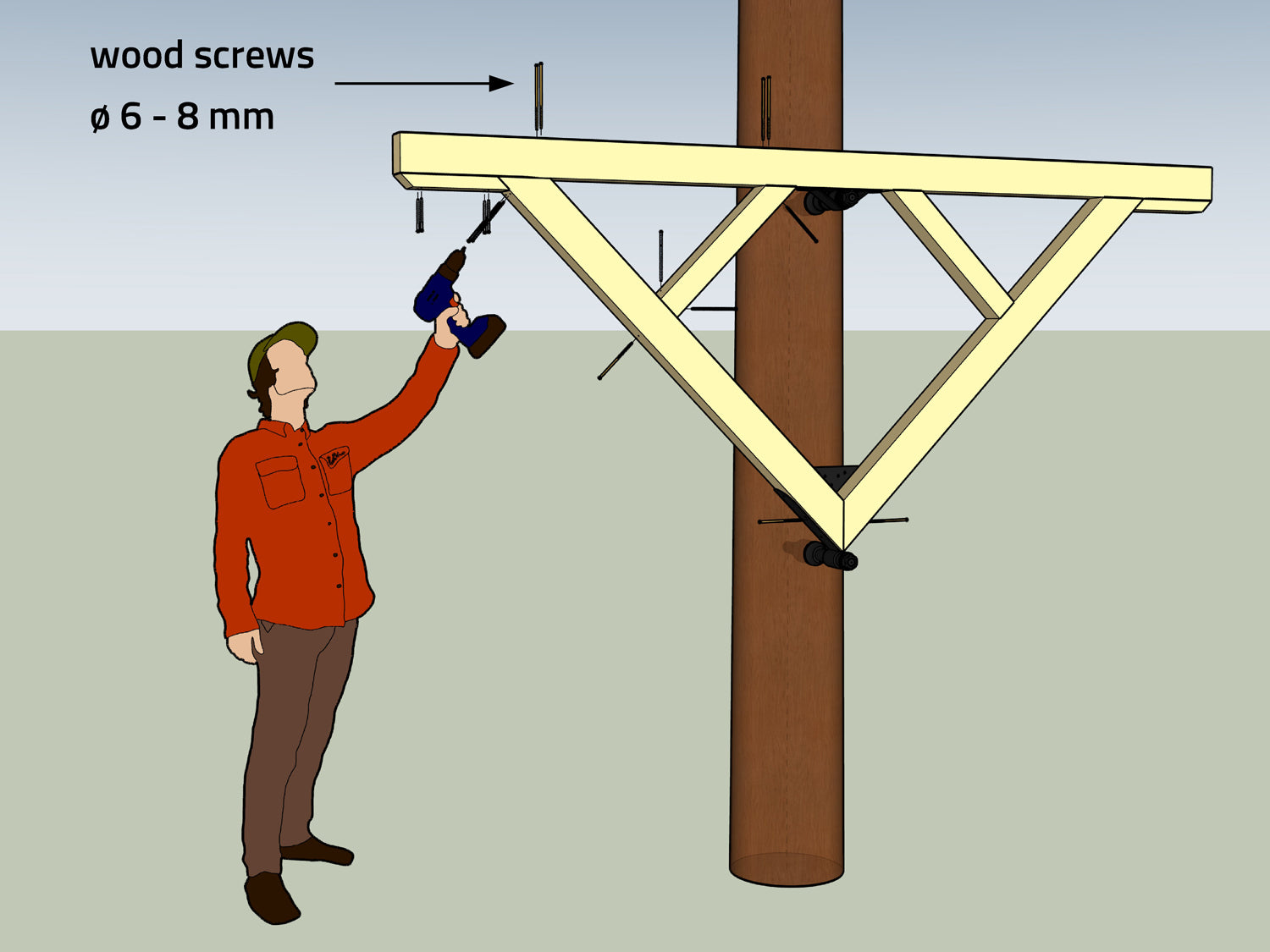

So verschraubst du die Holzbalken
Die Balken werden in der Regel stumpf gestoßen und direkt mit Holzschrauben verschraubt: Teil- und Vollgewinde Holzschrauben; ø 6 - 8 mm; verzinkt.
Bei hoher Belastung wirds zusätzlich mit PU-Leim oder Winkelblechen verstärkt.

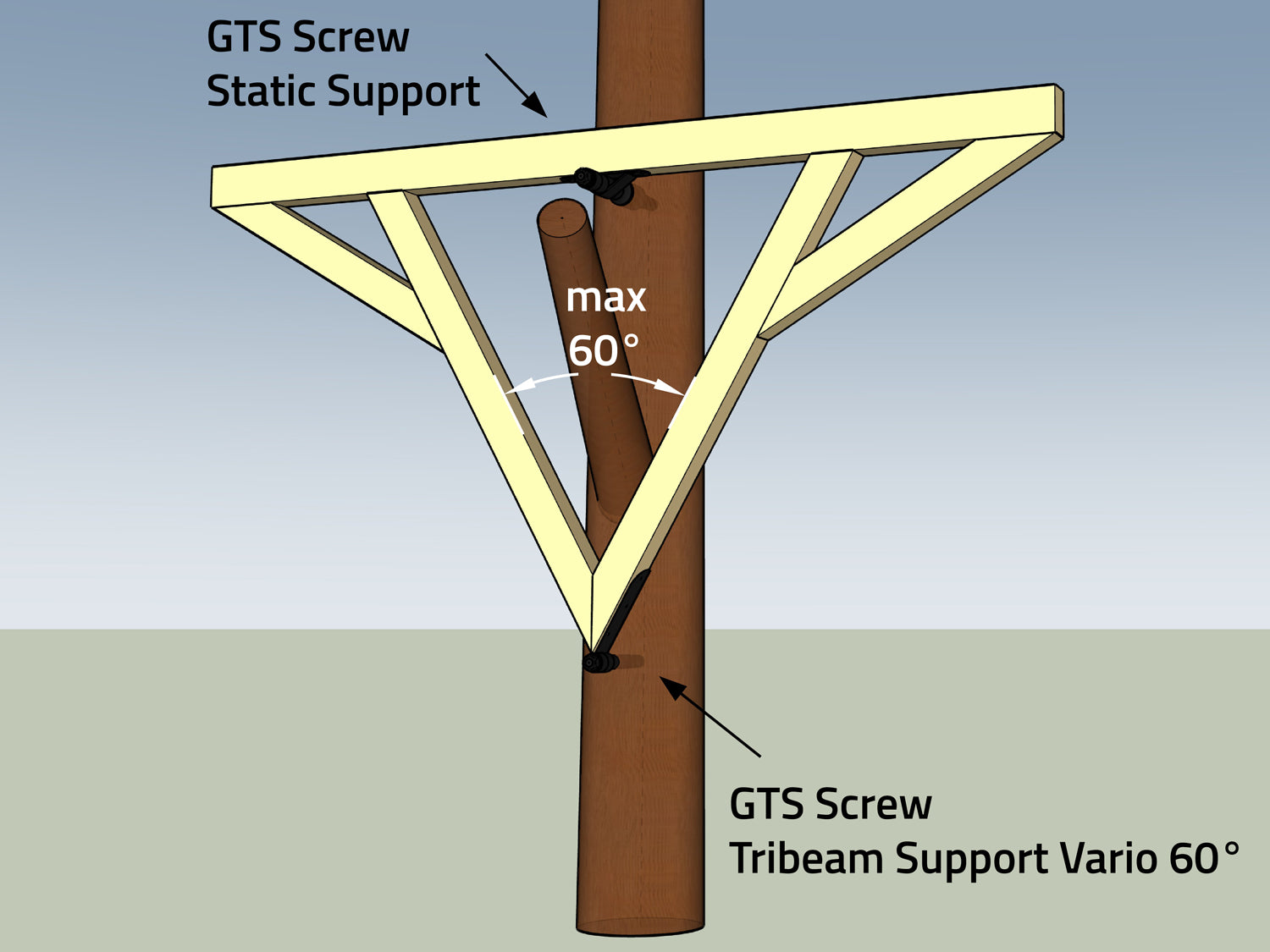

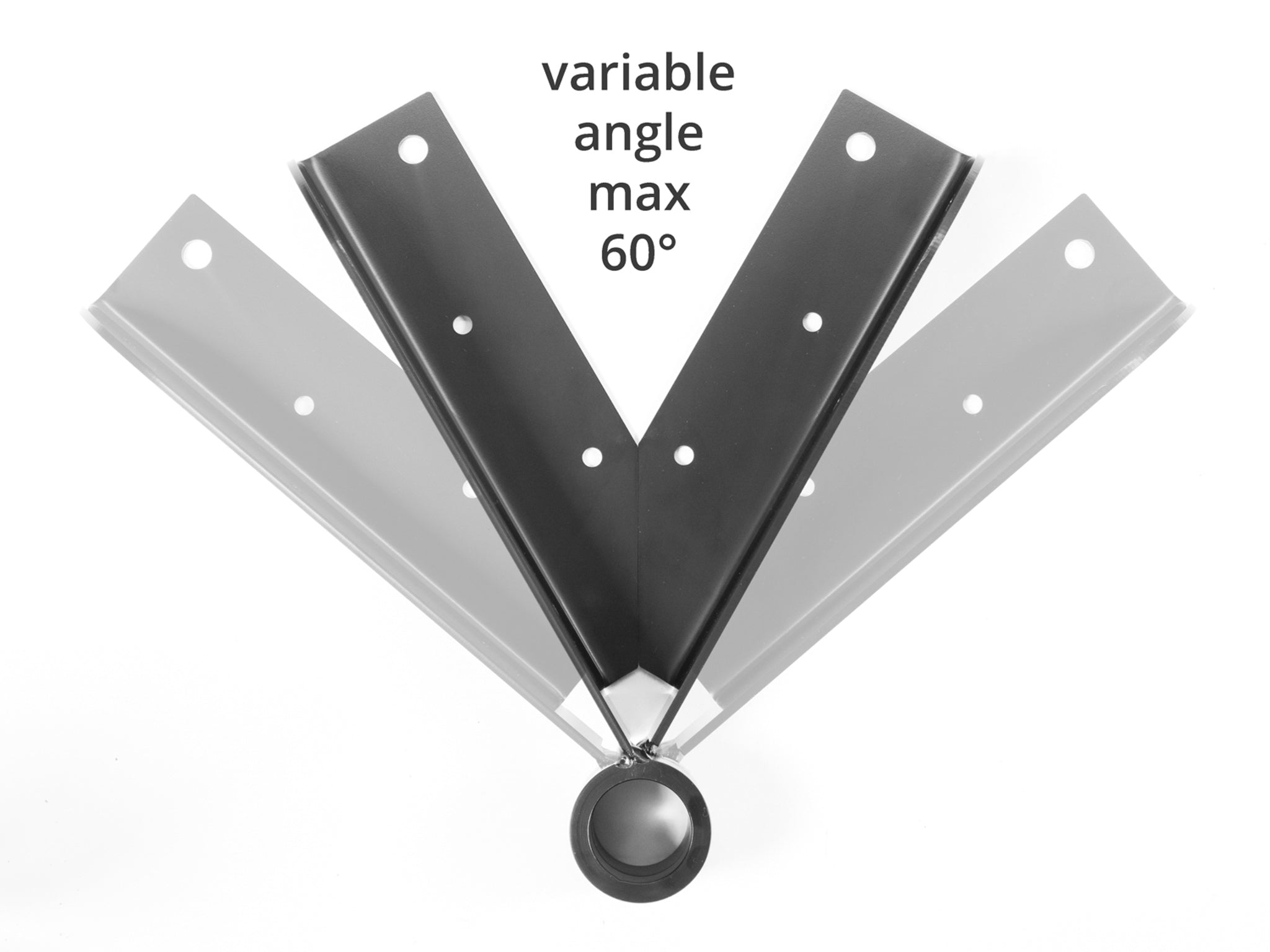

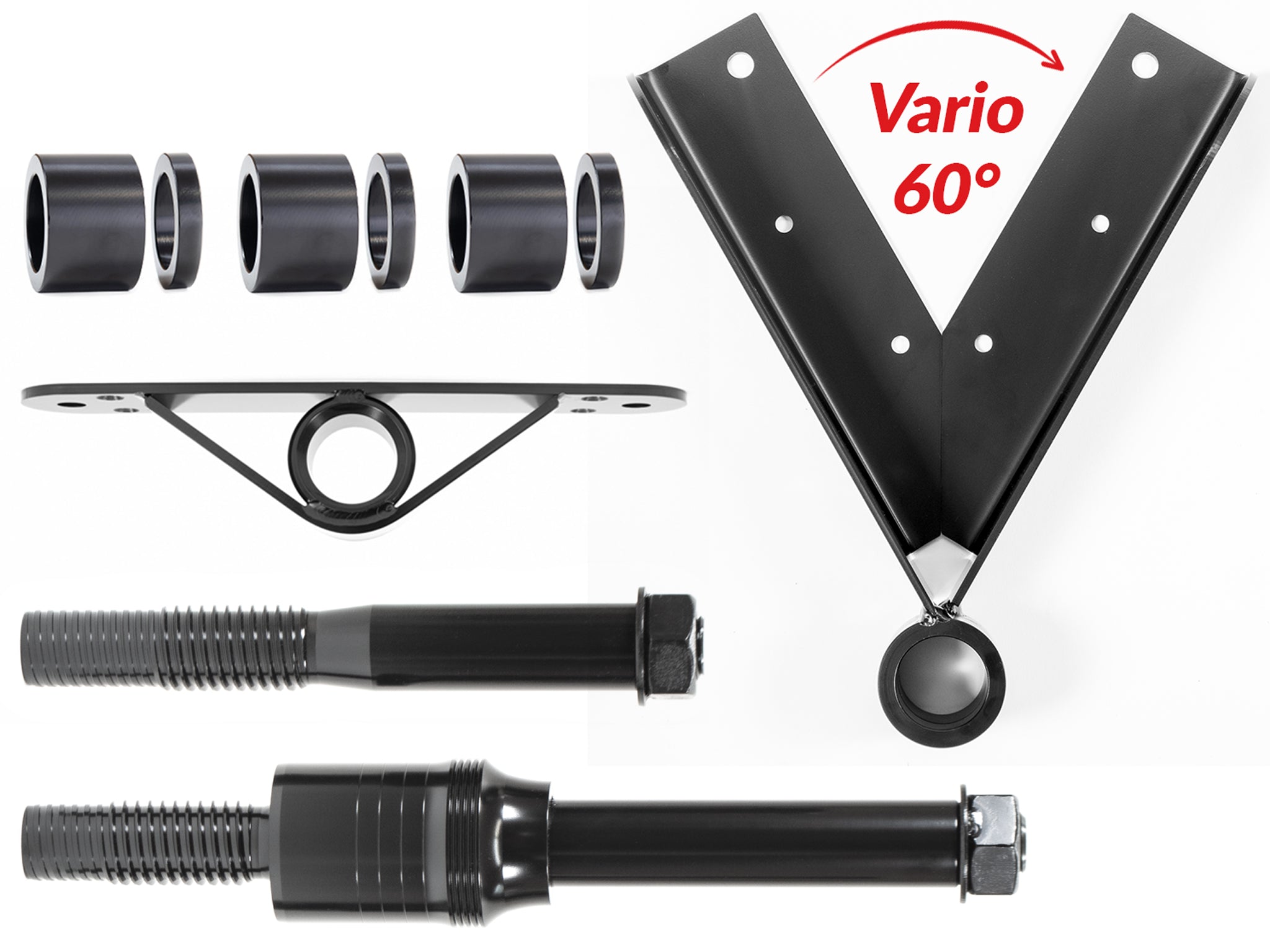

Spitzer Strebenwinkel bis 60°
Mit der Dreieck-Halterung Vario 60° lässt sich der Strebenwinkel frei einstellen, sodass z. B. Äste umgangen werden können.
Je spitzer der Winkel, desto mehr Last kann vertikal aufgenommen werden.

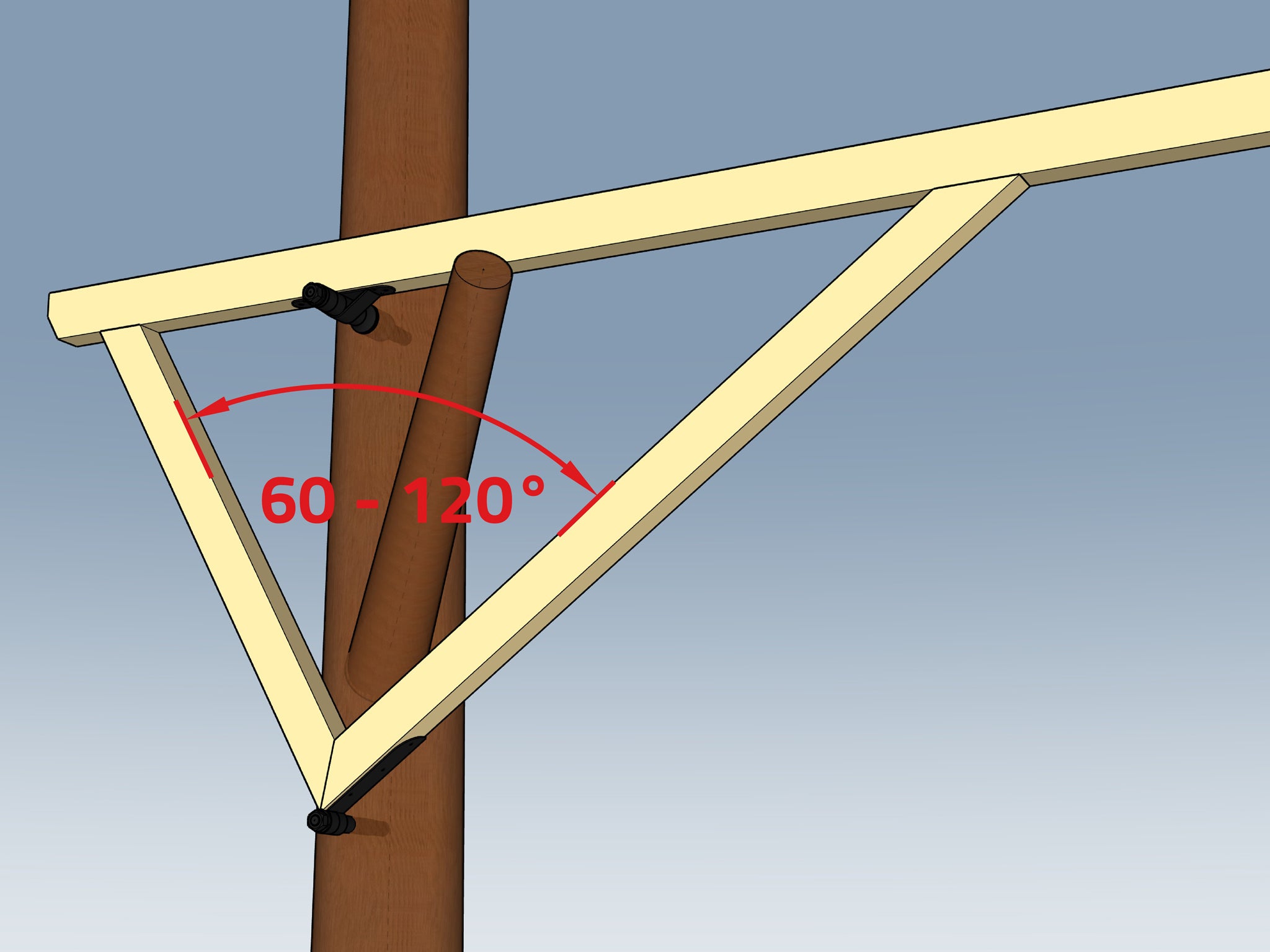

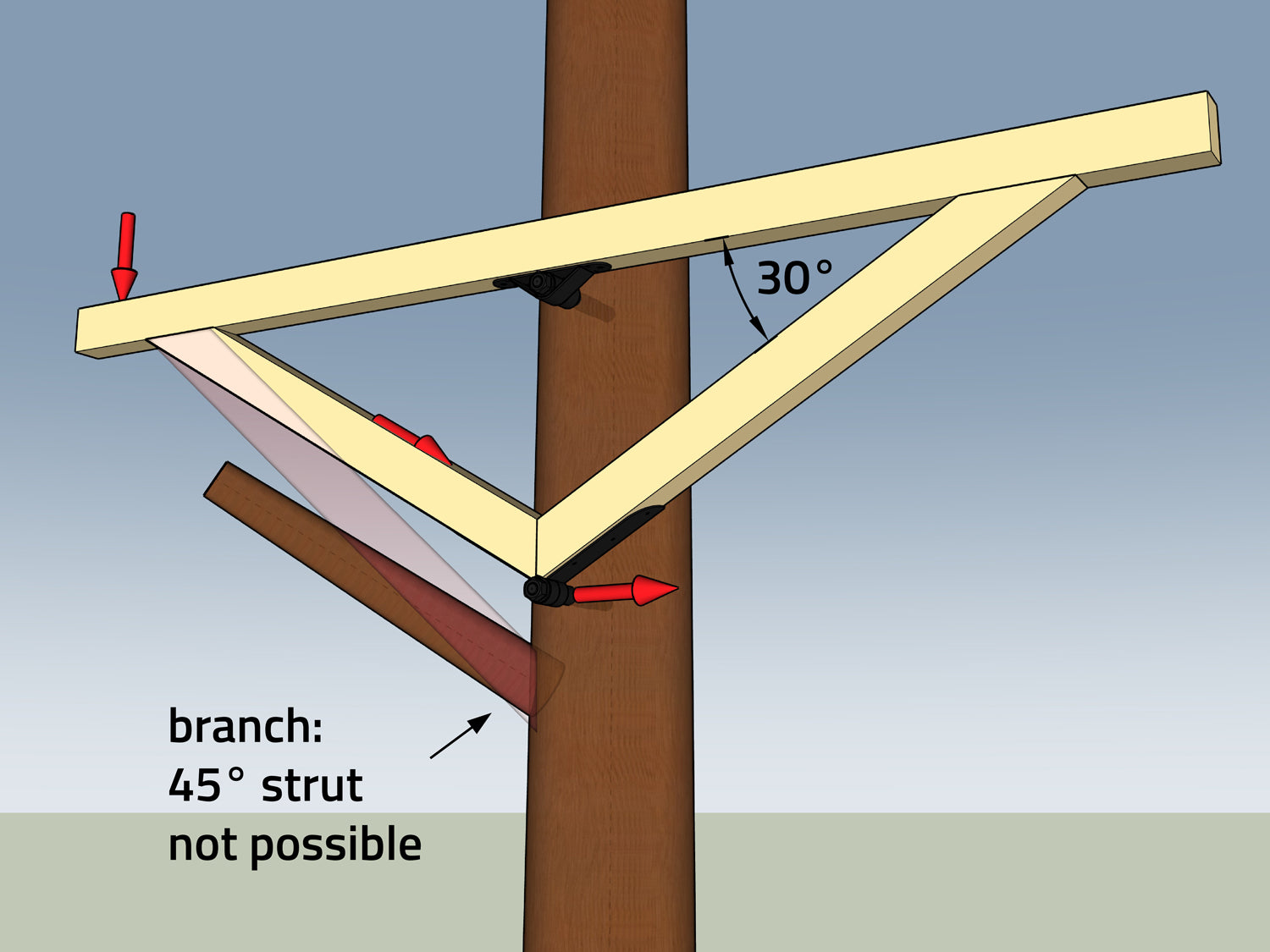

Flacher Strebenwinkel bis 120°
Auch flache Dreiecke können eine elegante Lösung sein. Der Winkel an der unteren Halterung sollte aber nicht zu flach werden (max. 120°), da sonst die Horizontalkräfte auf die Baumschraube zu groß werden.

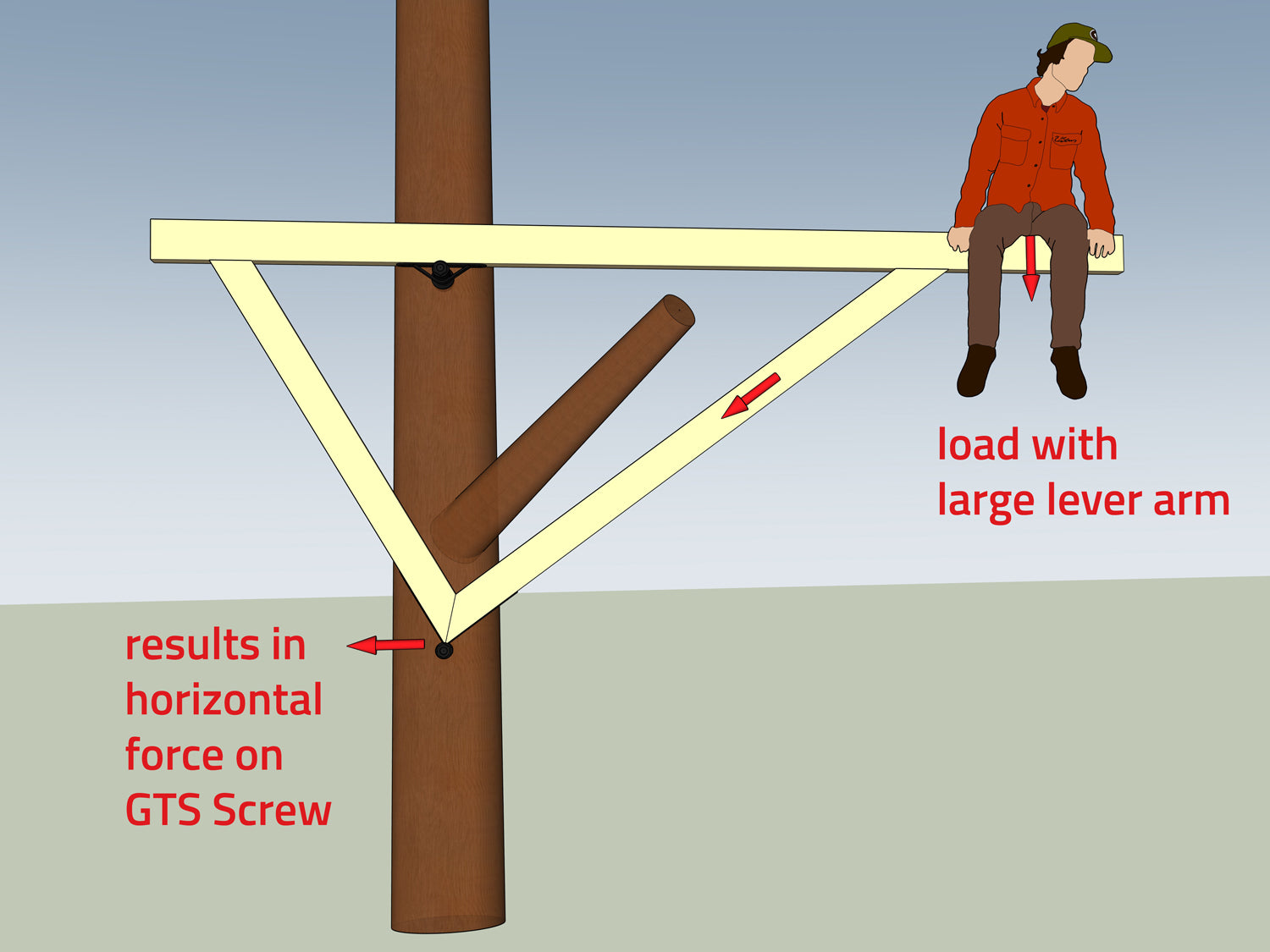

Horizontalkräfte bei Hebelarm!
Achtung bei großem Hebelarm: Je flacher der Winkel und je weiter außen die Belastung, desto größer die horizontale Belastung auf die untere Baumschraube: Belastung quer zur Holzfaser – Holz hält seitlich weniger aus als längs zur Faser!

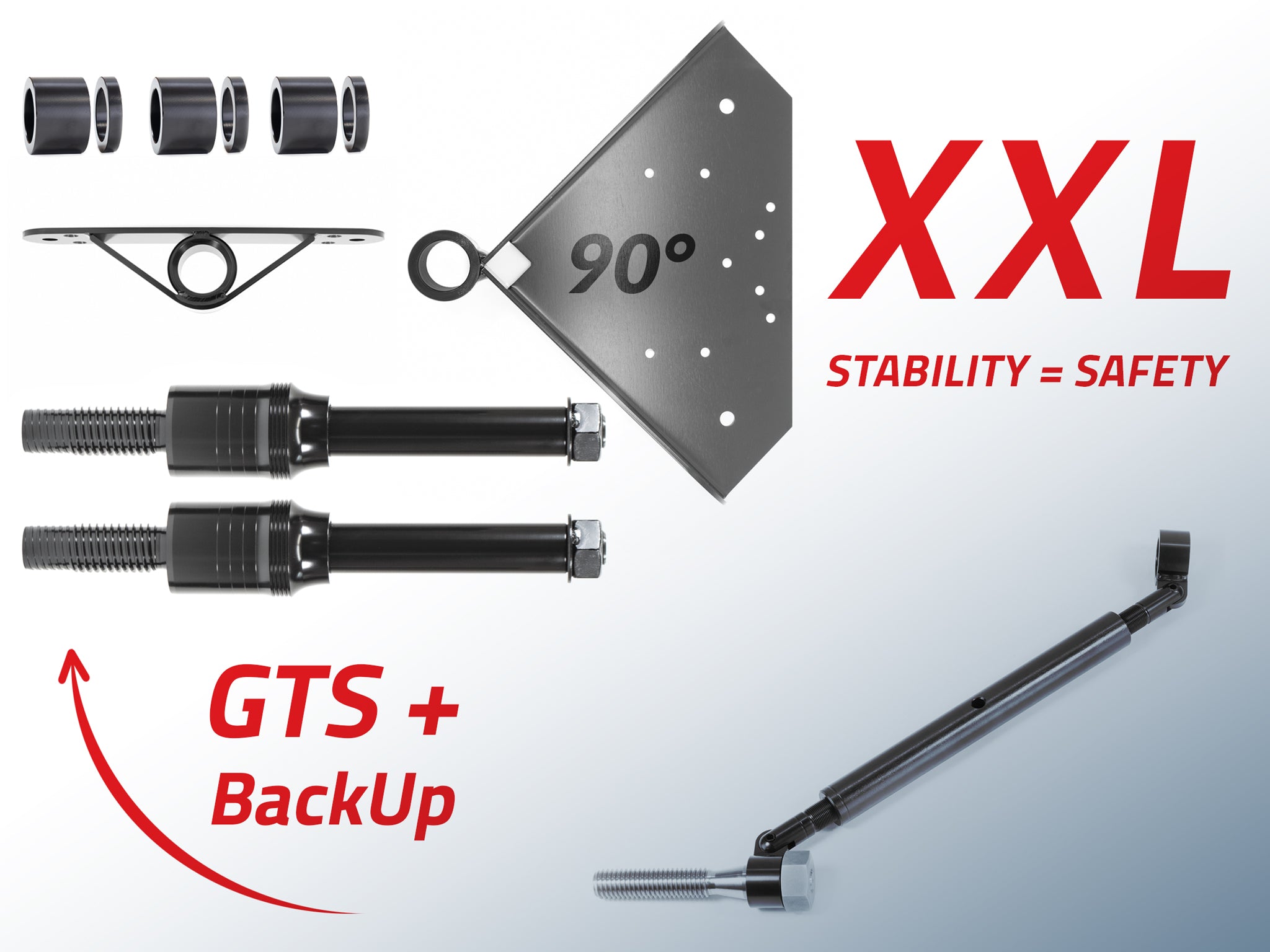

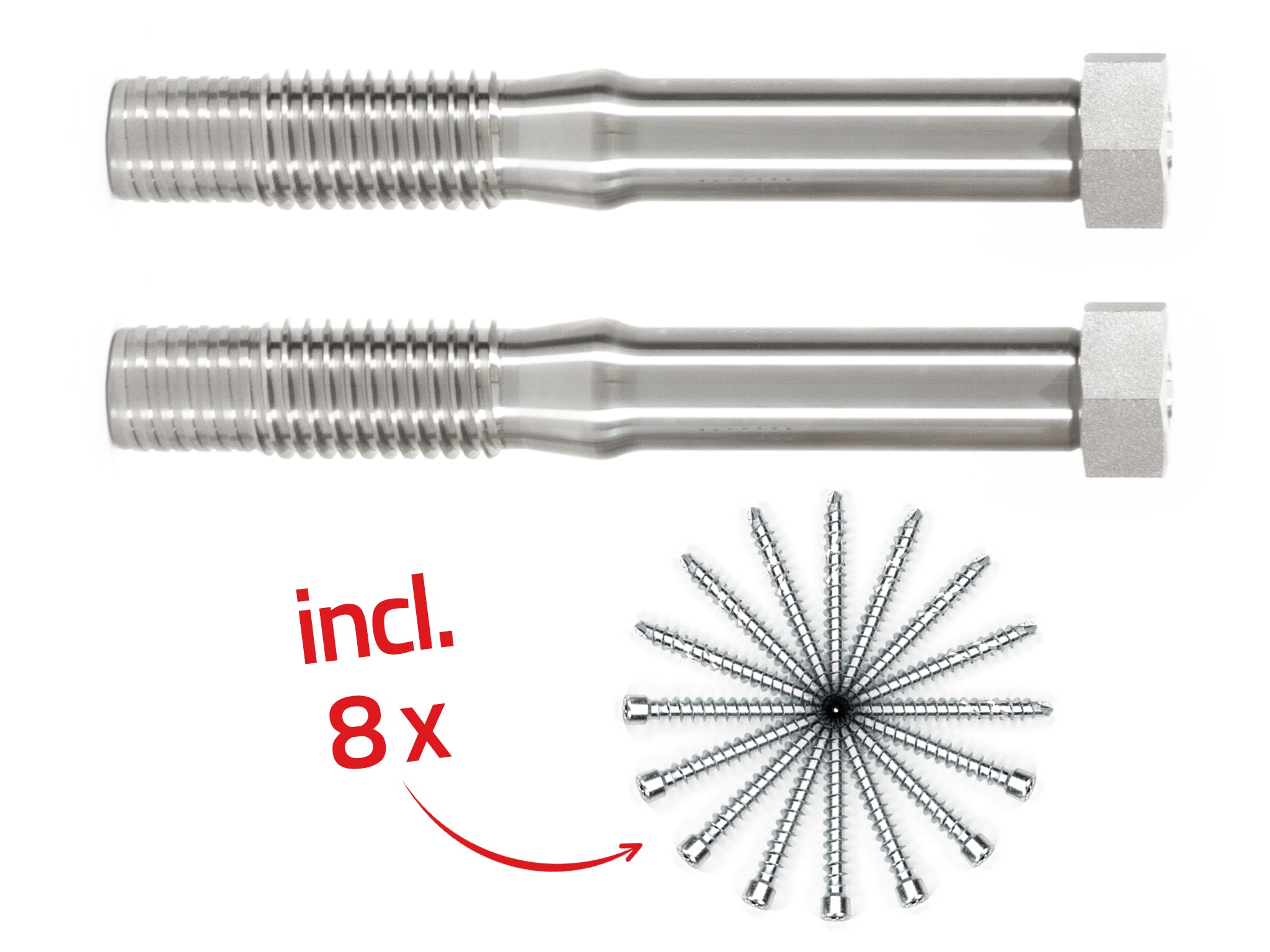

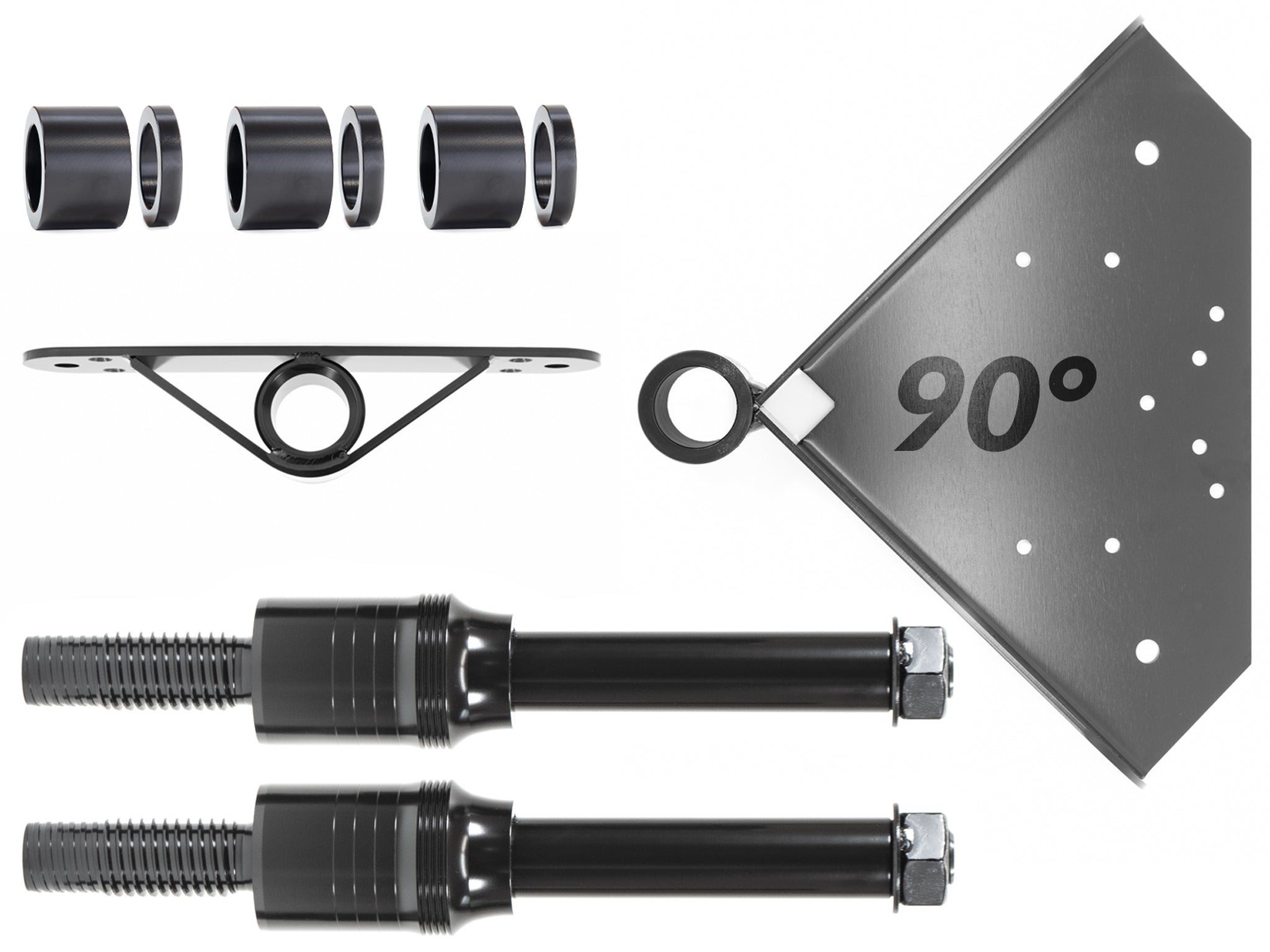

Unsere Dreieck-Bausätze
In unserem Shop bekommst du maßgeschneiderte Bausätze für alle Plattformengrößen, von 6 bis 50 m²

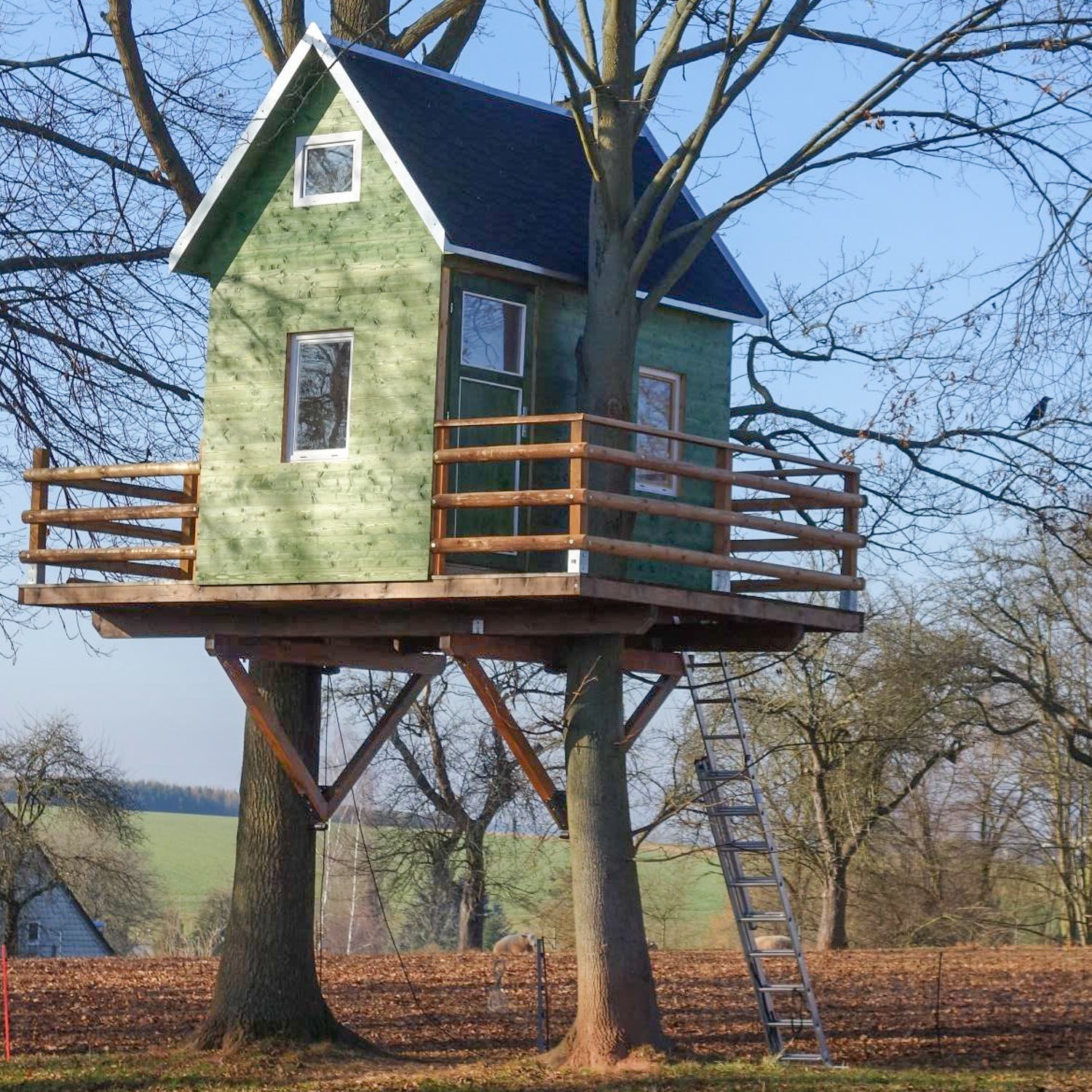

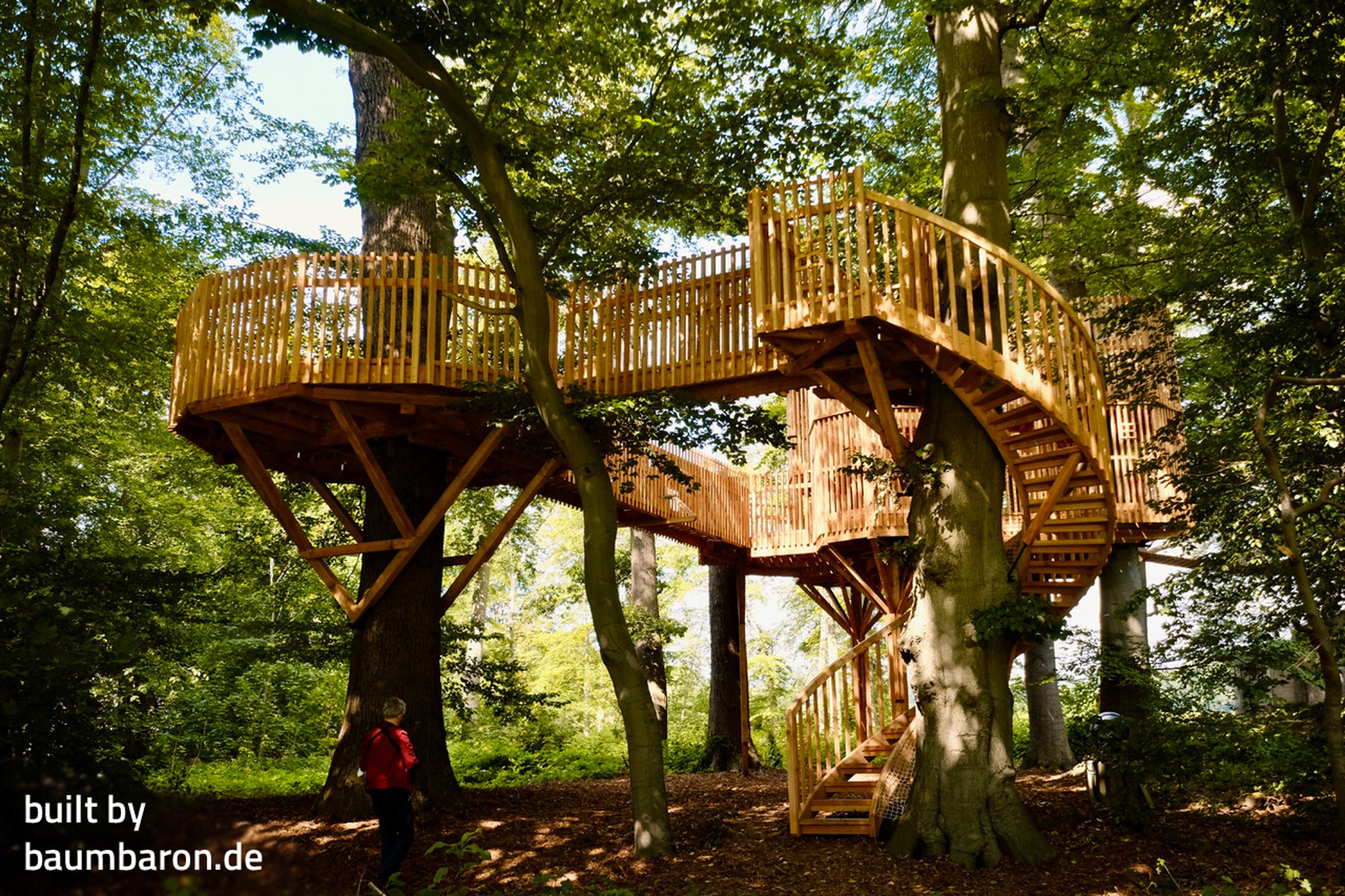

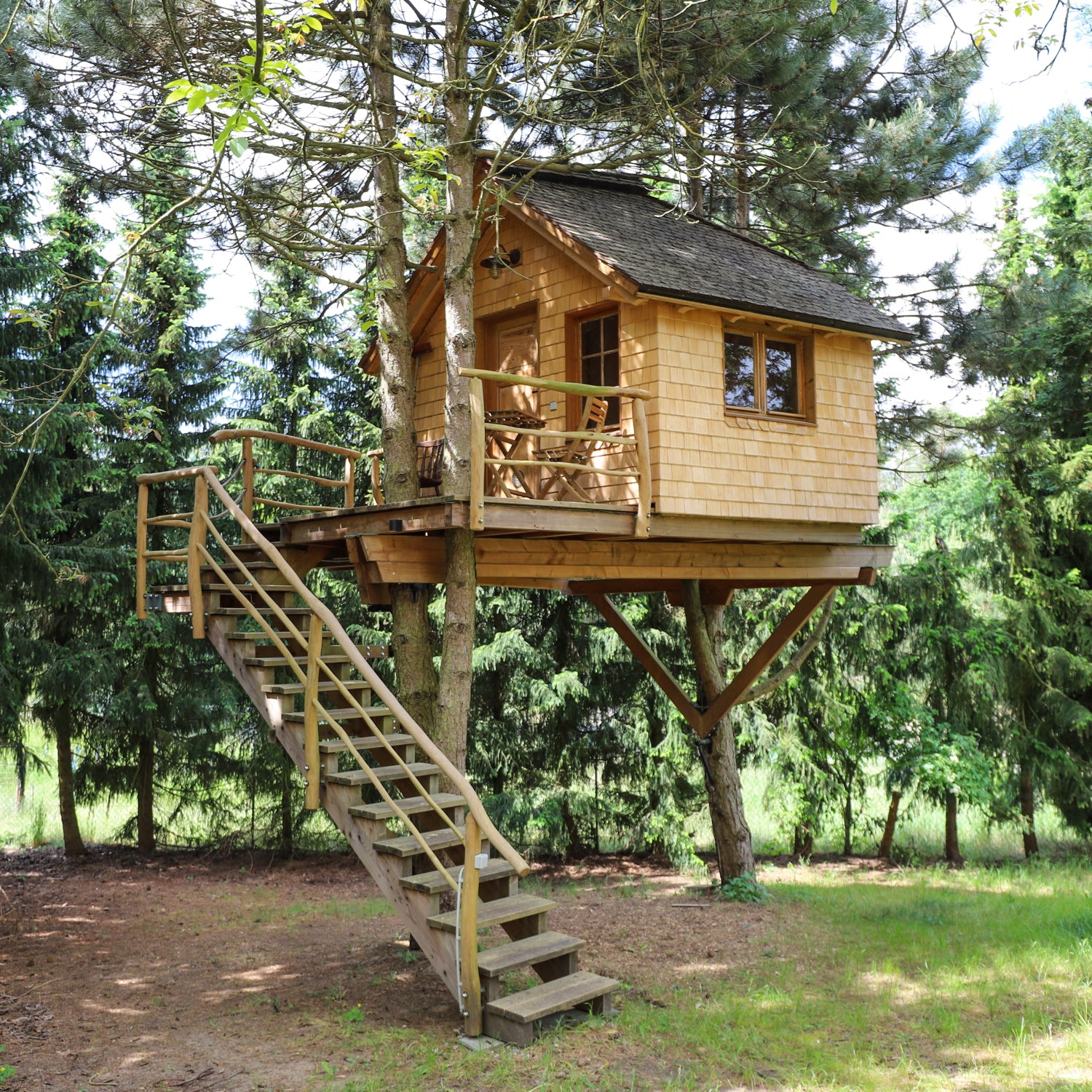

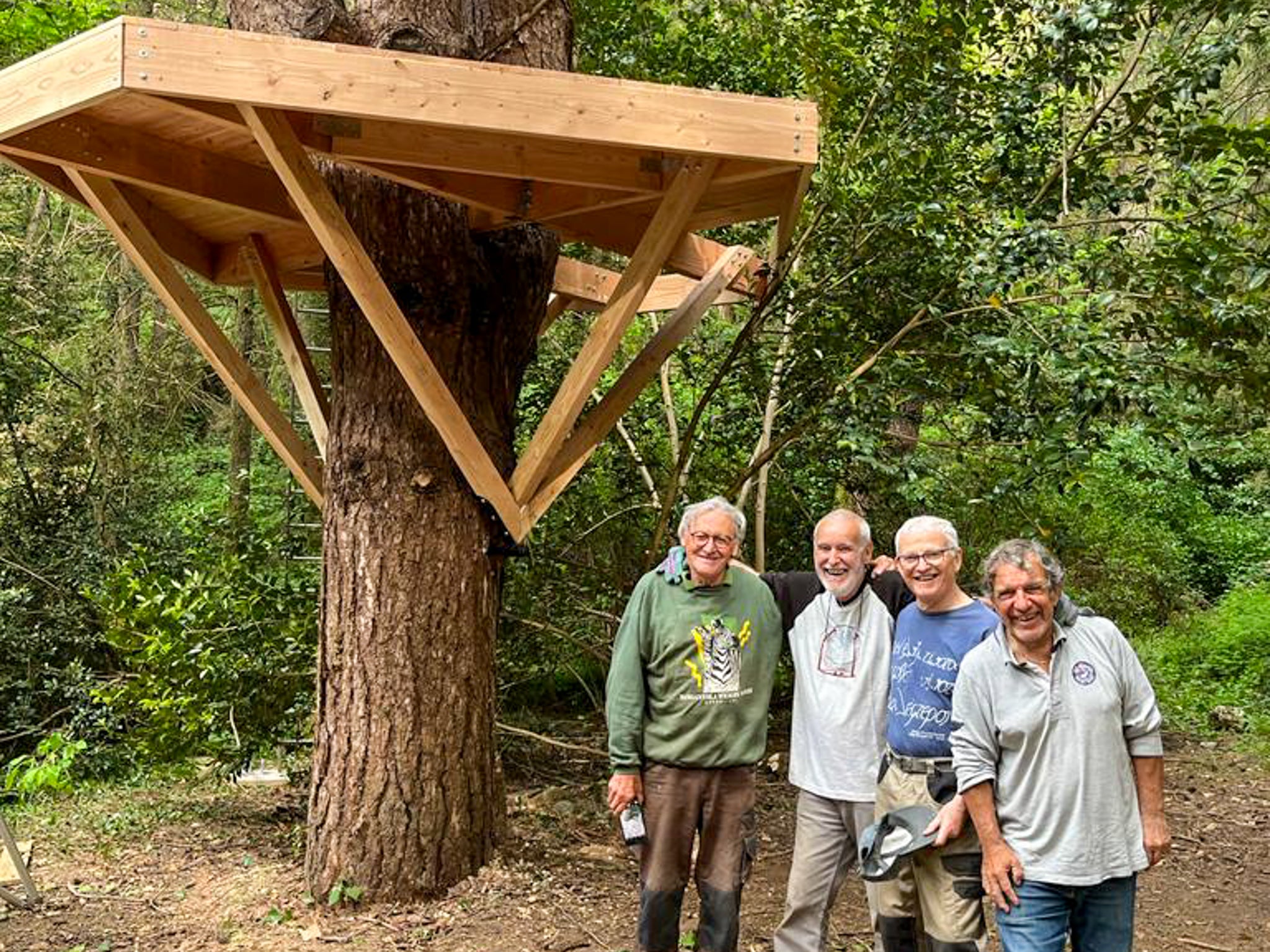

Was unsere Kunden damit gebaut haben
Echte Projekte. Echte Baumhäuser. Echte Inspiration.
3. Dreieck-Tragwerke '3D'
3D-Dreiecke werden für große und weit auskragende Plattformen verwendet. Sie haben zusätzlich zu den seitlichen Streben auch noch Streben nach vorne und/oder hinten.
Die stabile Basis bildet immer ein 2D-Dreieck – die zusätzlichen Streben werden direkt an das 2D-Dreieck angeschraubt, oder mit Streben-Verbindern auf der GTS montiert.
3. Dreieck-Tragwerke '3D'
3D-Dreiecke werden für große und weit auskragende Plattformen verwendet. Sie haben zusätzlich zu den seitlichen Streben auch noch Streben nach vorne und/oder hinten.
Die stabile Basis bildet immer ein 2D-Dreieck – die zusätzlichen Streben werden direkt an das 2D-Dreieck angeschraubt, oder mit Streben-Verbindern auf der GTS montiert.
Anleitung: 3D-Dreieck bauen
Beispiele und Tipps zur Montage

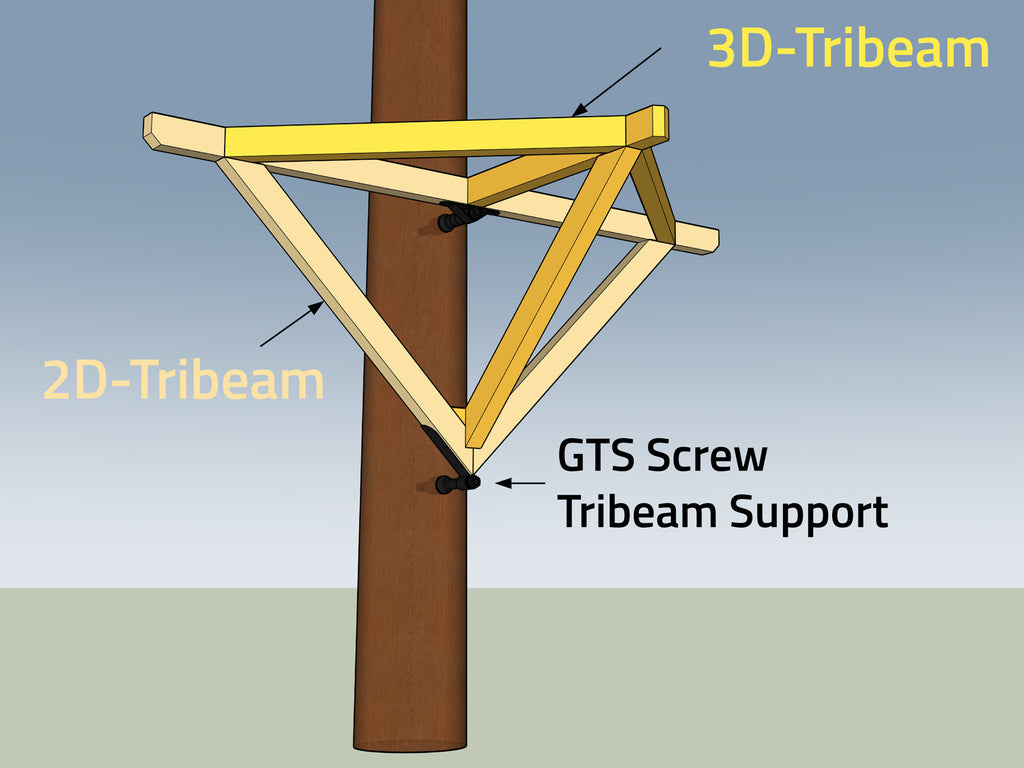

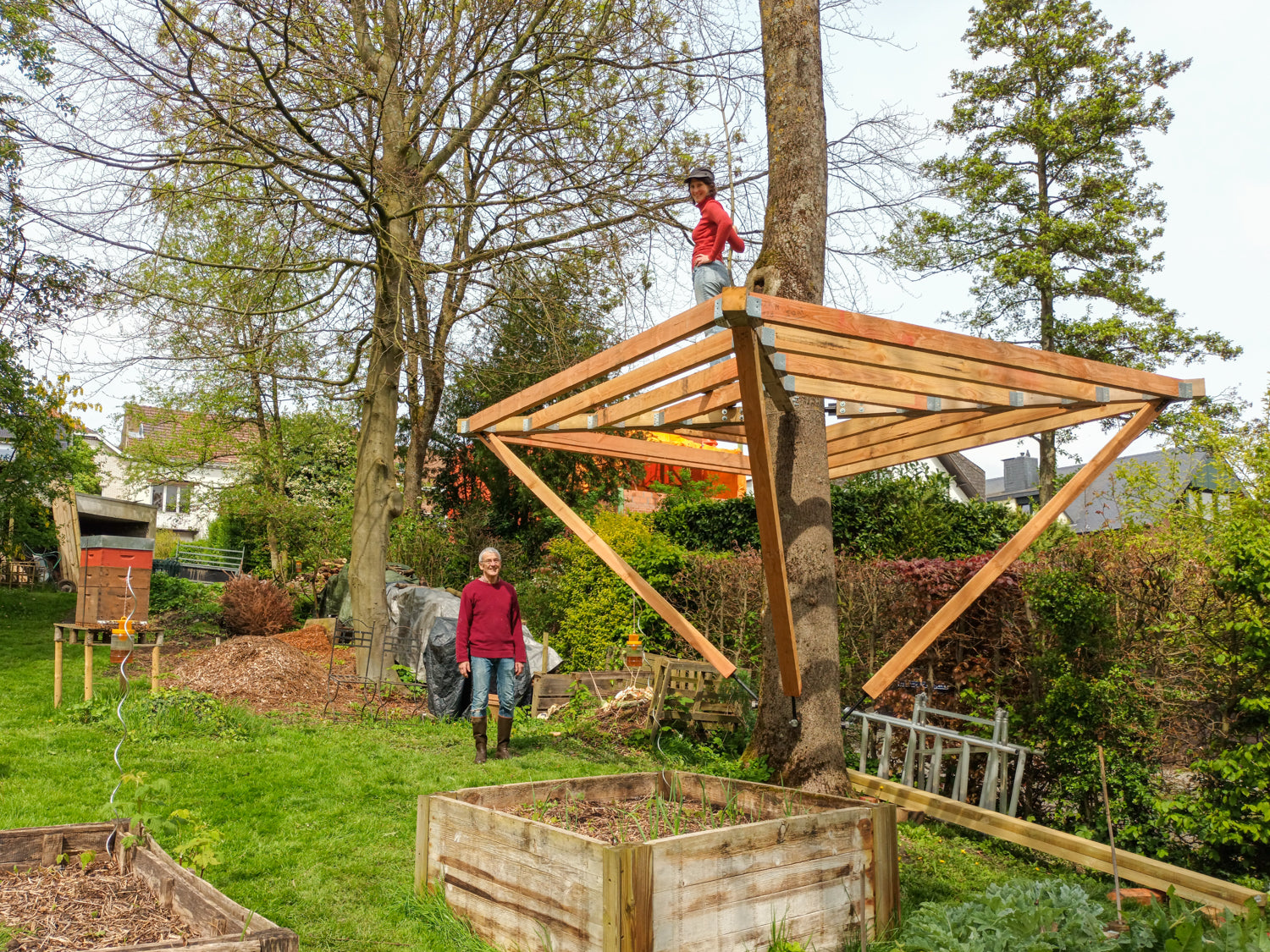

Von 2D auf 3D

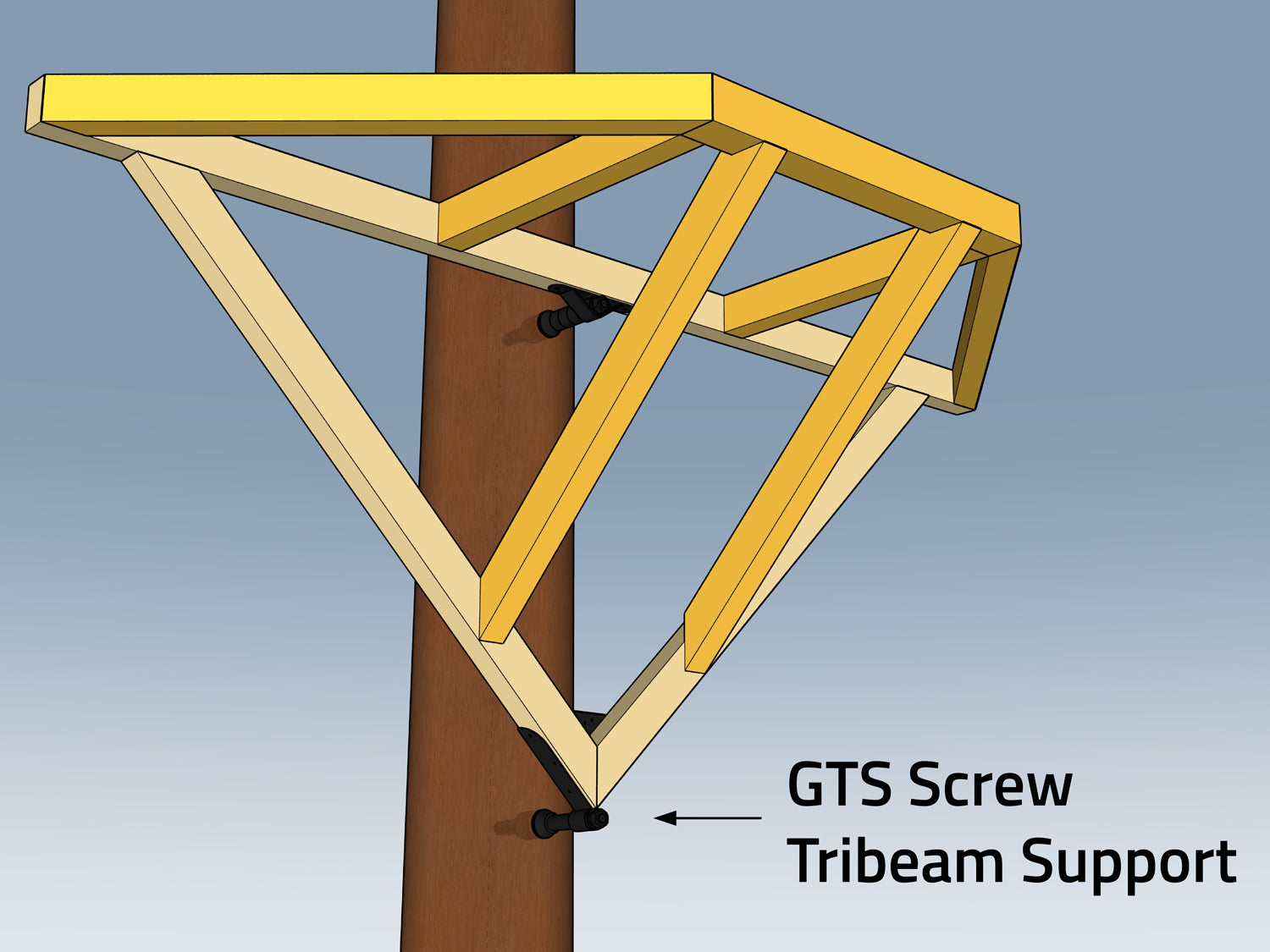

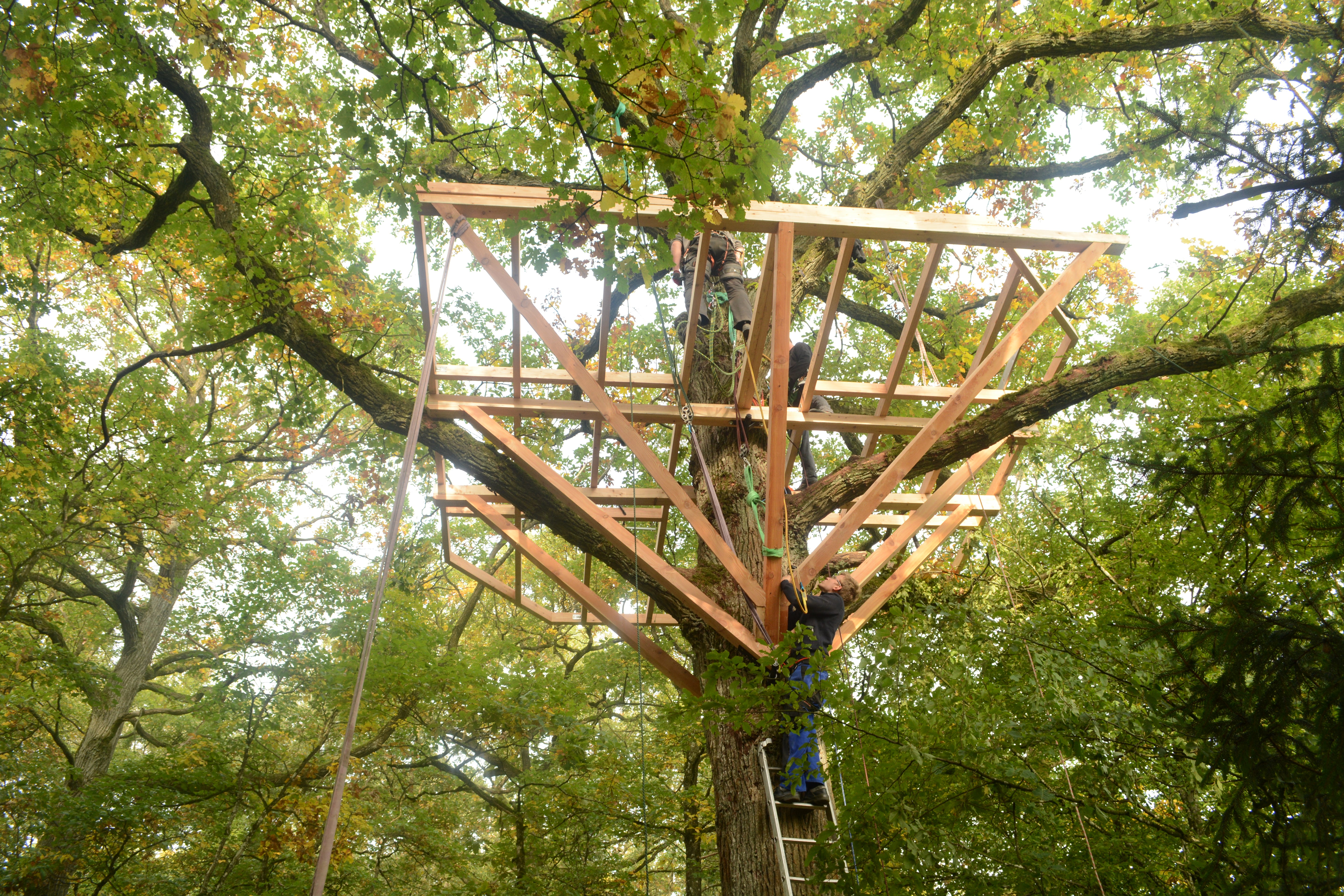

Hier sieht man ein einfaches 3D Tragwerk für eine Baumhausplattform. Die zusätzlichen Streben (gelb) werden einfach an das vorhandene 2D-Dreieck (beige) geschraubt.

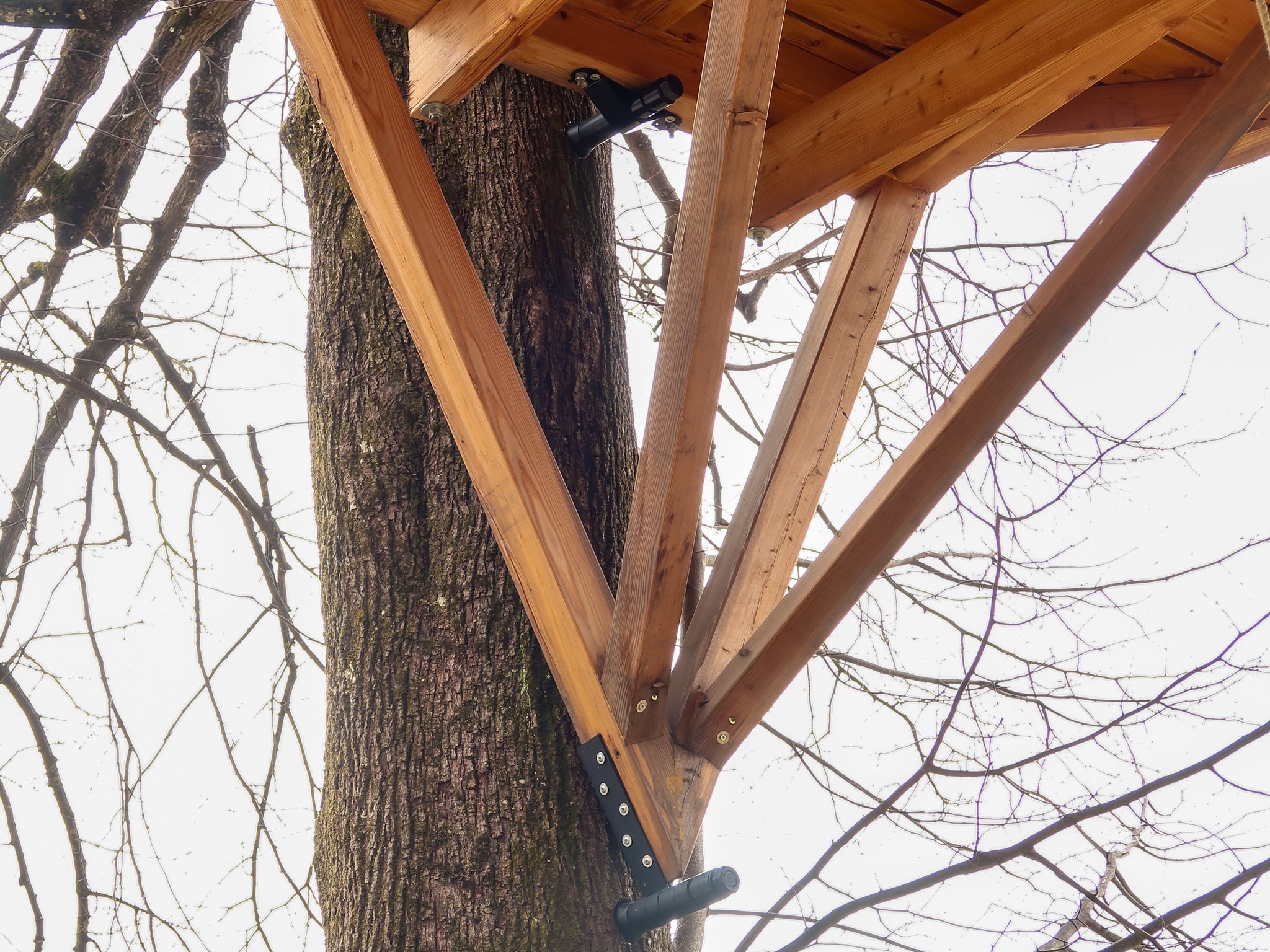

Einfaches Tragwerk mit 45° Streben
45°-Winkel sind nicht nur statisch optimal, sondern auch wesentlich einfacher herzustellen, da die meisten Maschinen diesen Winkel beherrschen und man weniger Fehler machen kann.
Streben maximal 30° flach
Auch die 3D-Streben dürfen maximal 30° flach sein. Einerseits aus statischen Gründen (Horizontalkräfte!), andererseits beträgt der maximal einstellbare Winkel bzw. Gegenwinkel bei Maschinen 60°.
Gedrehte Streben mit 45°
Etwas komplizierter wird es, wenn die Streben neben dem Kippwinkel auch noch einen Drehwinkel haben, also gefächert sind. Hierfür solltest du schon handwerkliche Vorkenntnisse und eine gute räumliche Vorstellung haben.

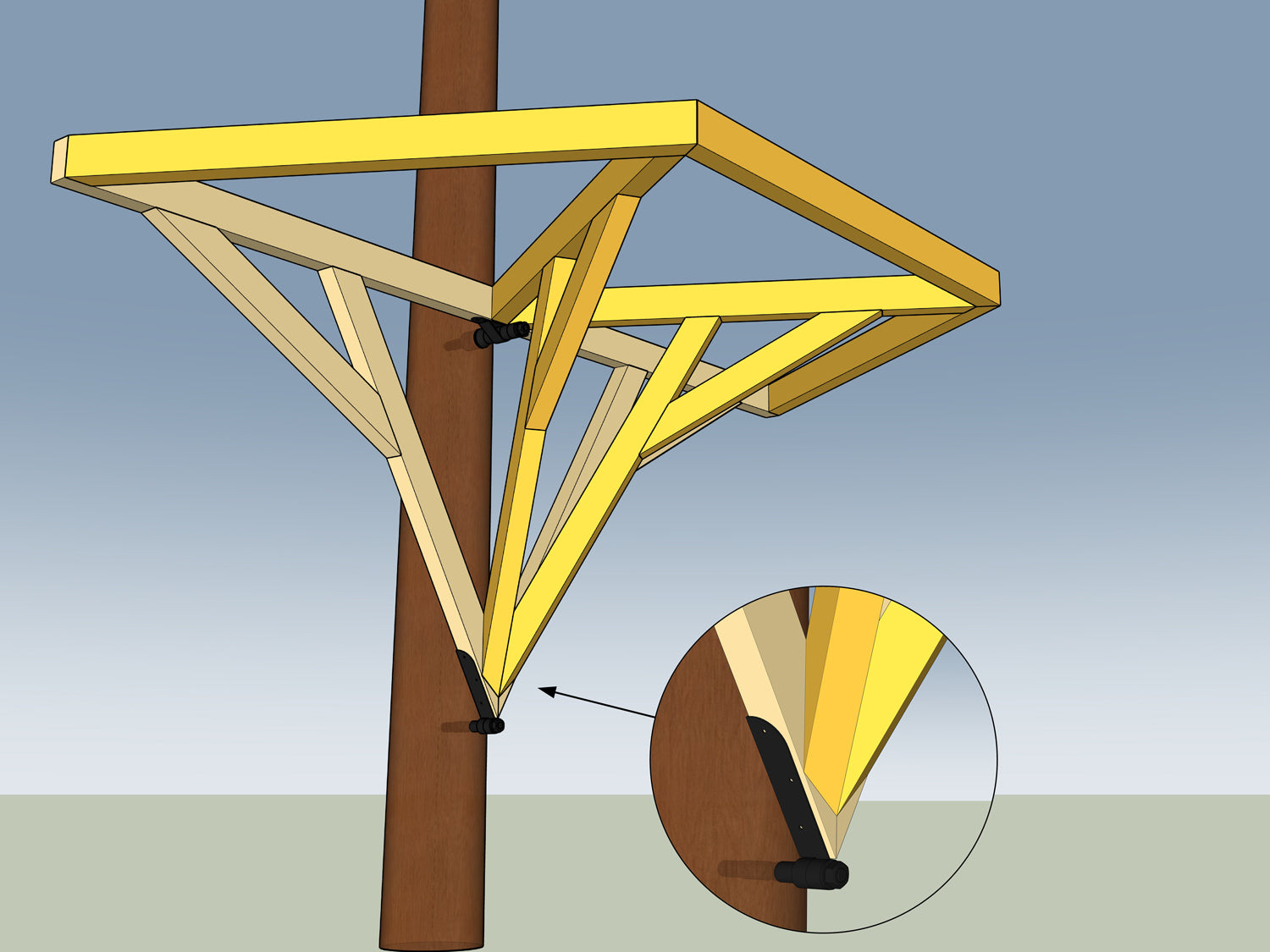

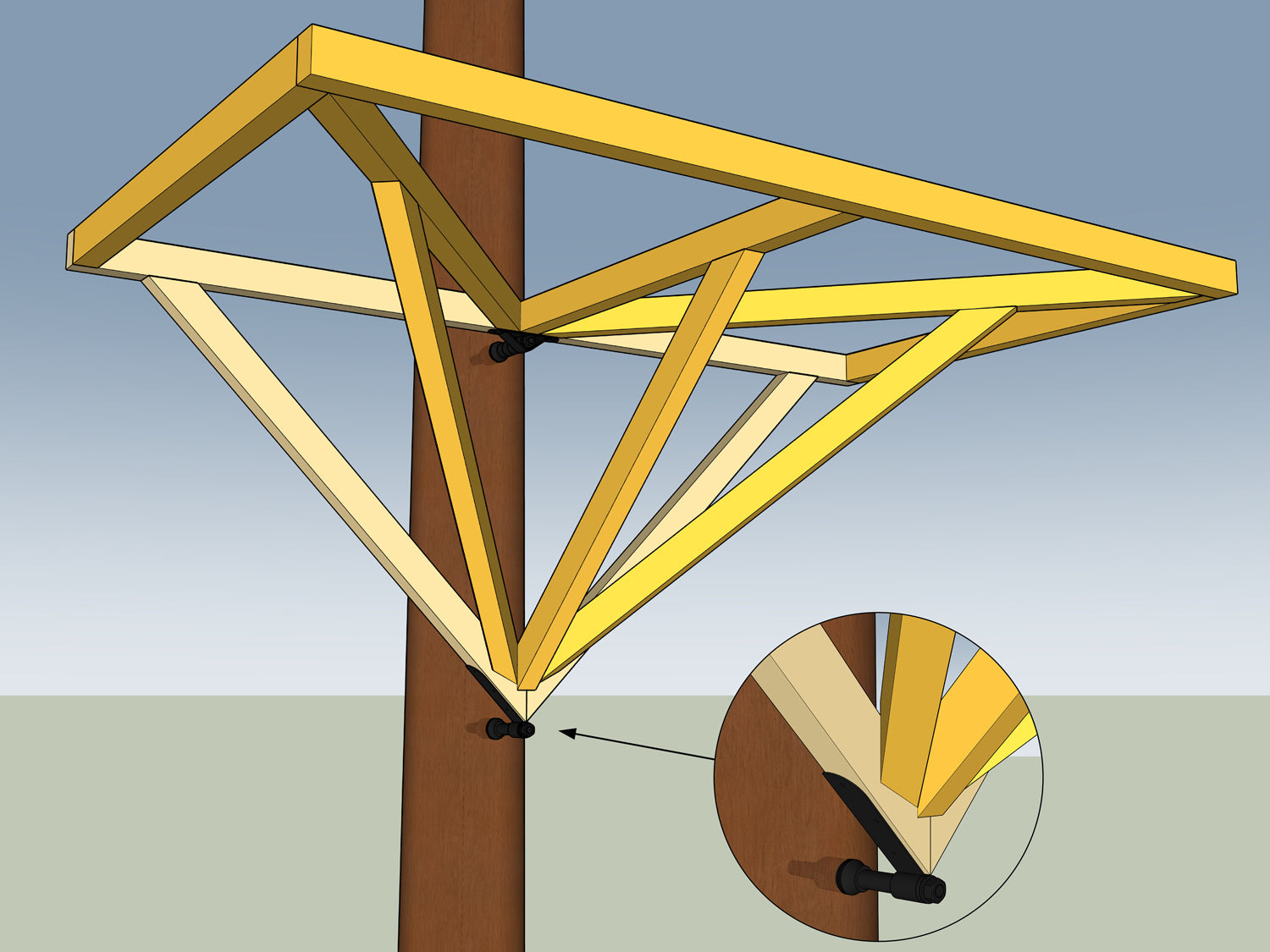

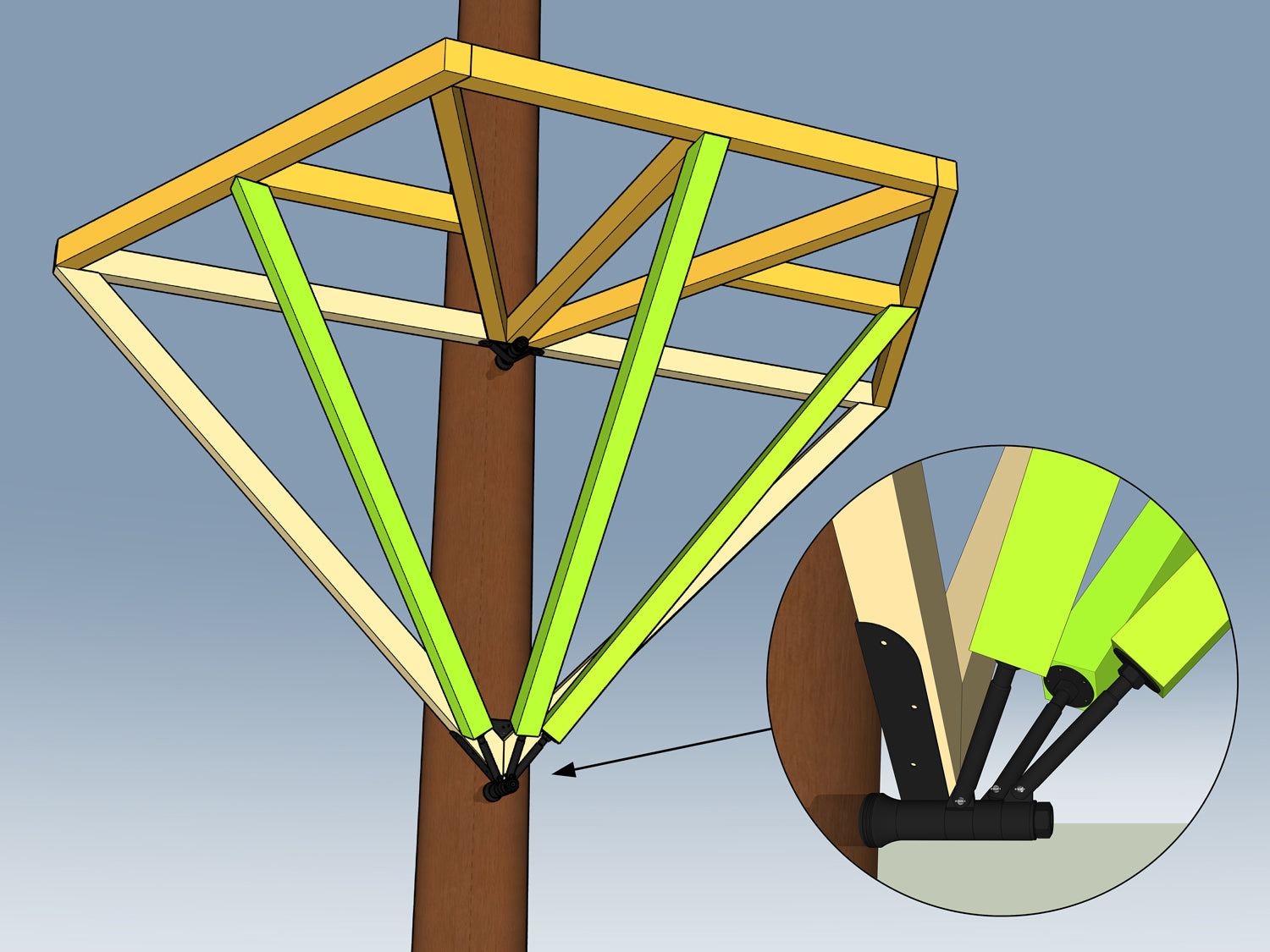

Gefächerte Streben mit 60°
Spitze Winkel bei z. B. 60°-Streben können sehr ästhetisch sein. Sie sind jedoch aufwendiger herzustellen, da viele Maschinen hier an ihre Grenzen stoßen und Fehler stärker ins Gewicht fallen.

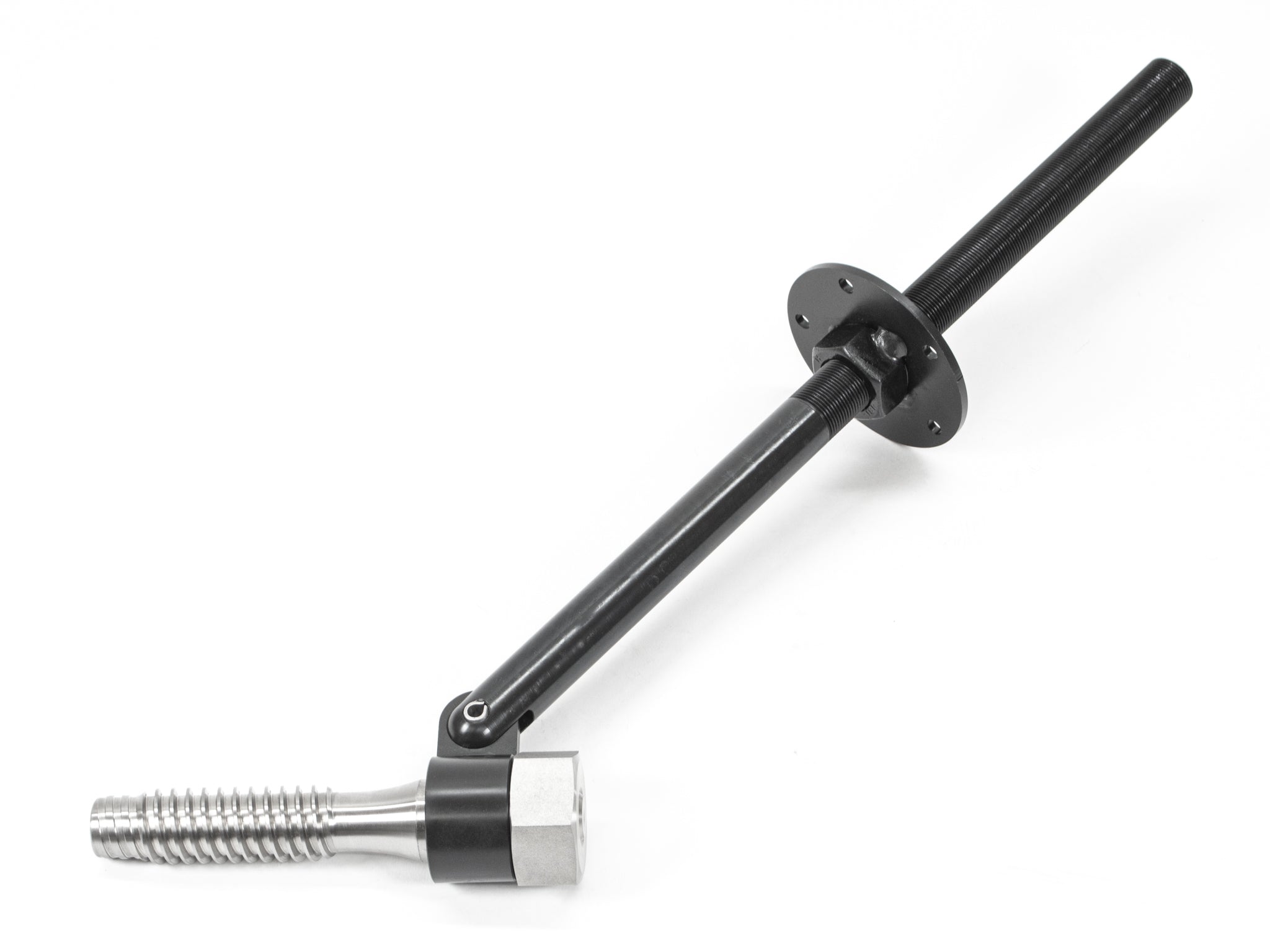

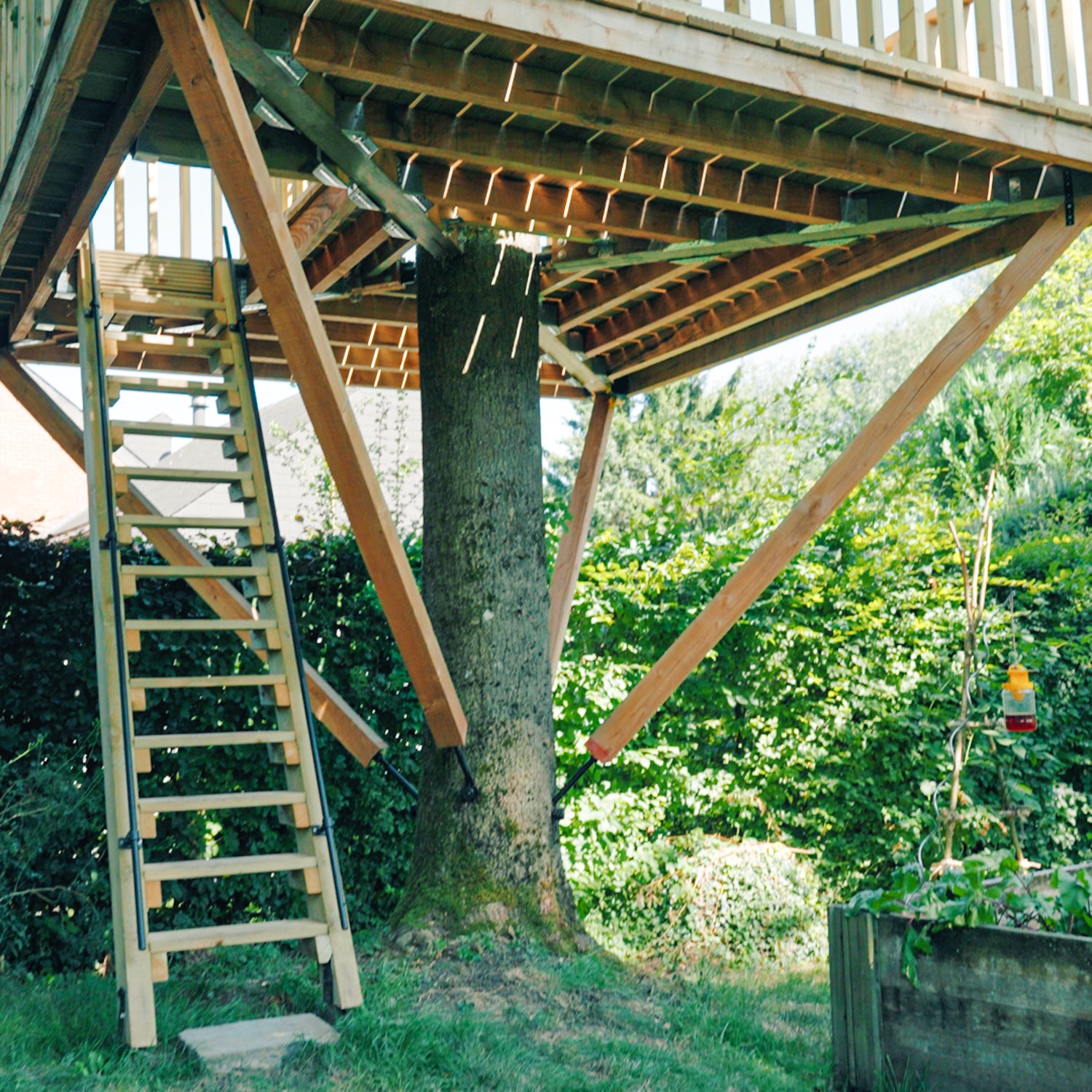

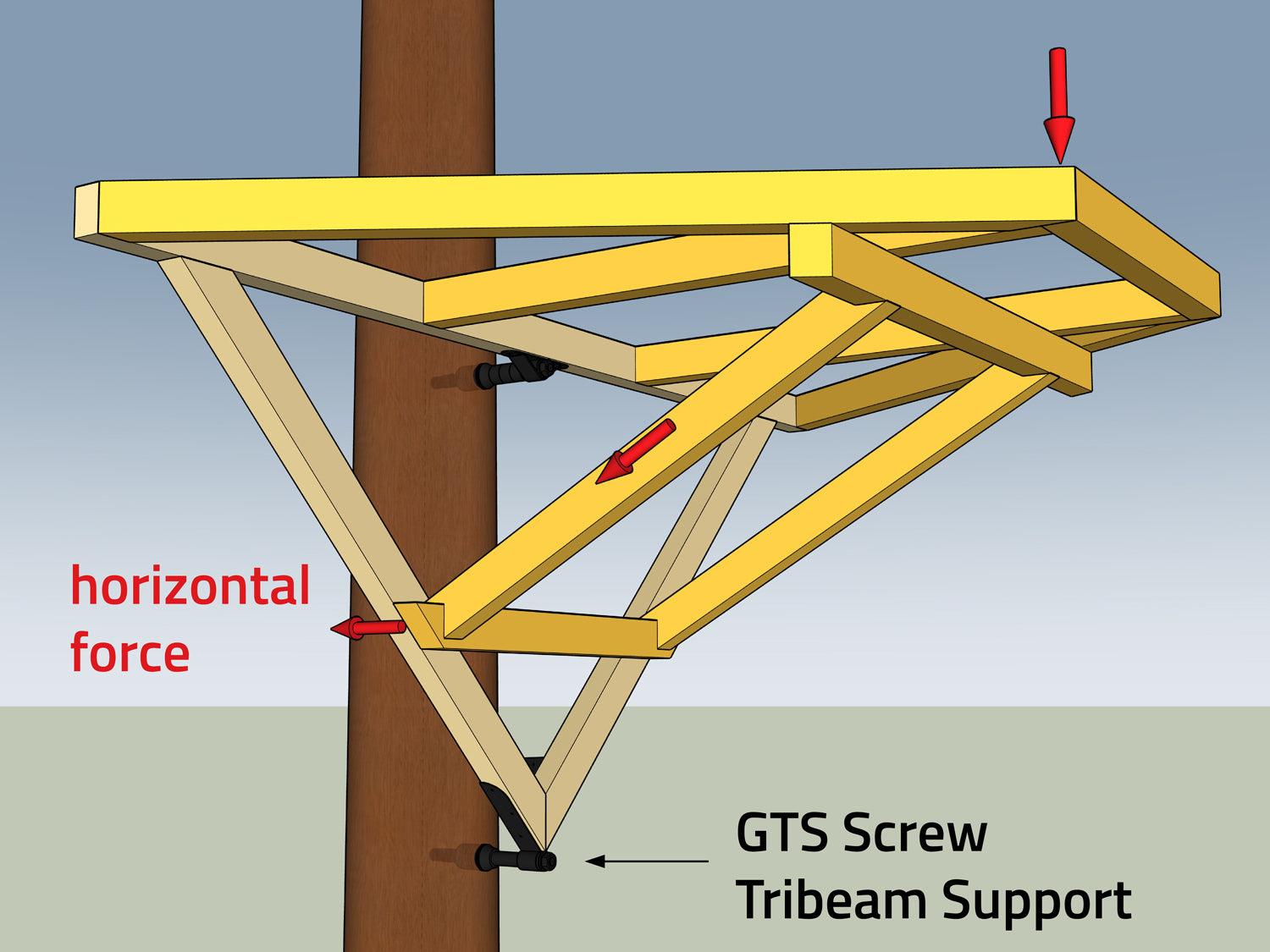

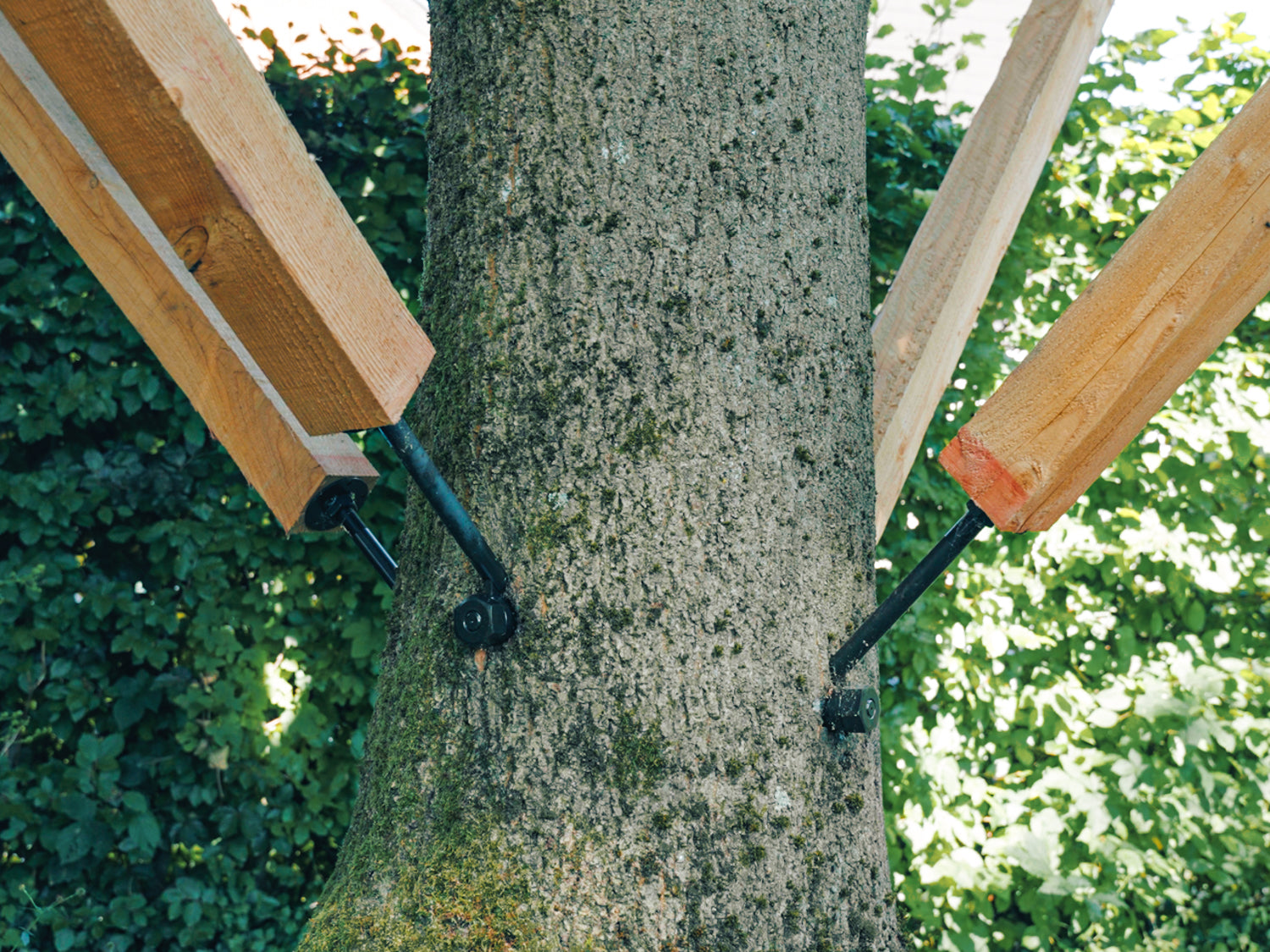

3D-Dreiecke mit Streben-Verbinder
Die GTS-Strebenverbinder sind eine clevere Lösung, um 3D-Dreiecke zu bauen oder nachträglich einzelne Streben einzubauen.

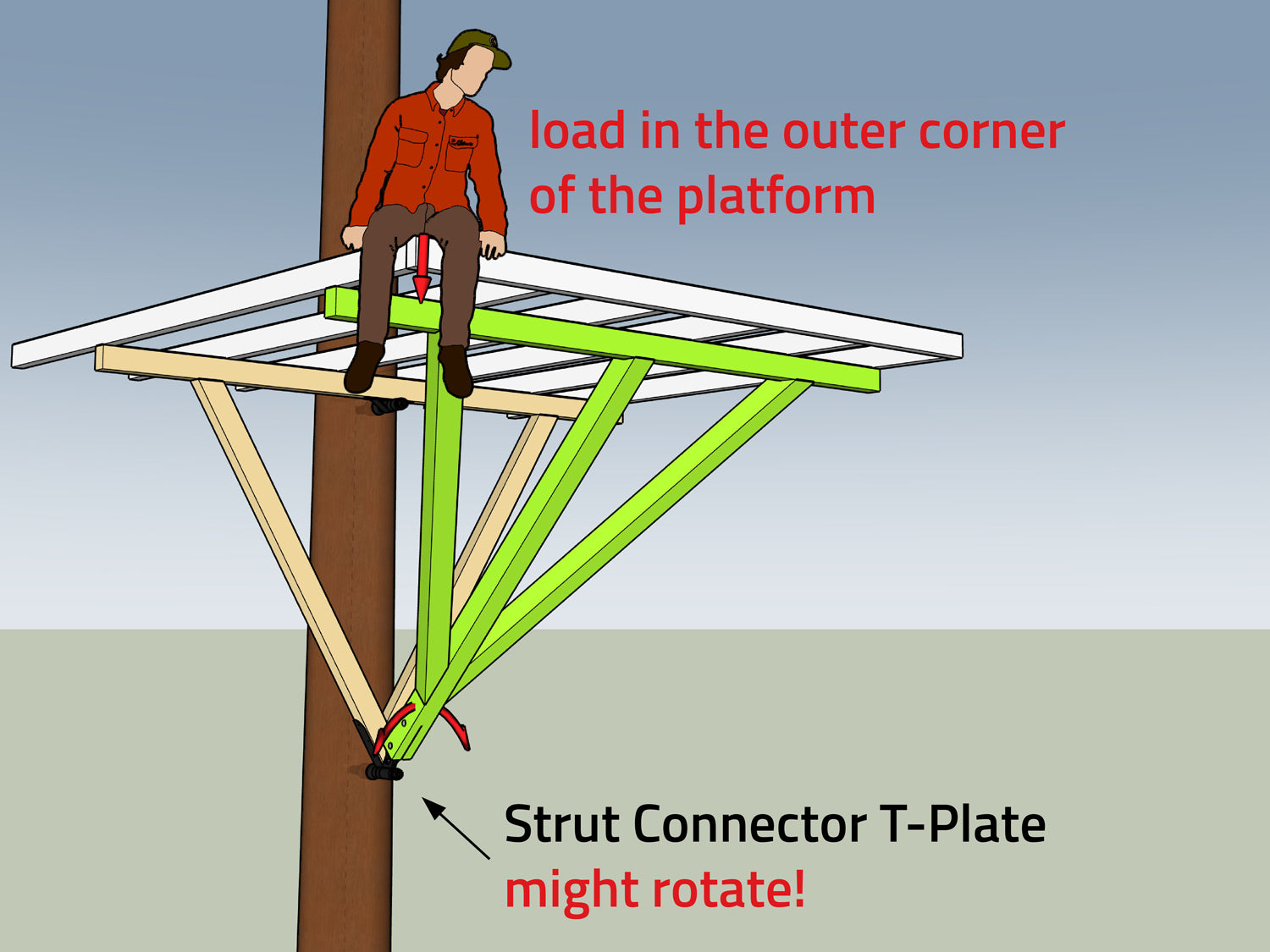

1 Strebe - Könnte wackeln!
Wichtig: Die Streben können sich um den Schaft der GTS drehen, d.h. es muss immer darauf geachtet werden, dass diese Drehung nicht unkontrolliert auf das Tragwerk wirkt.

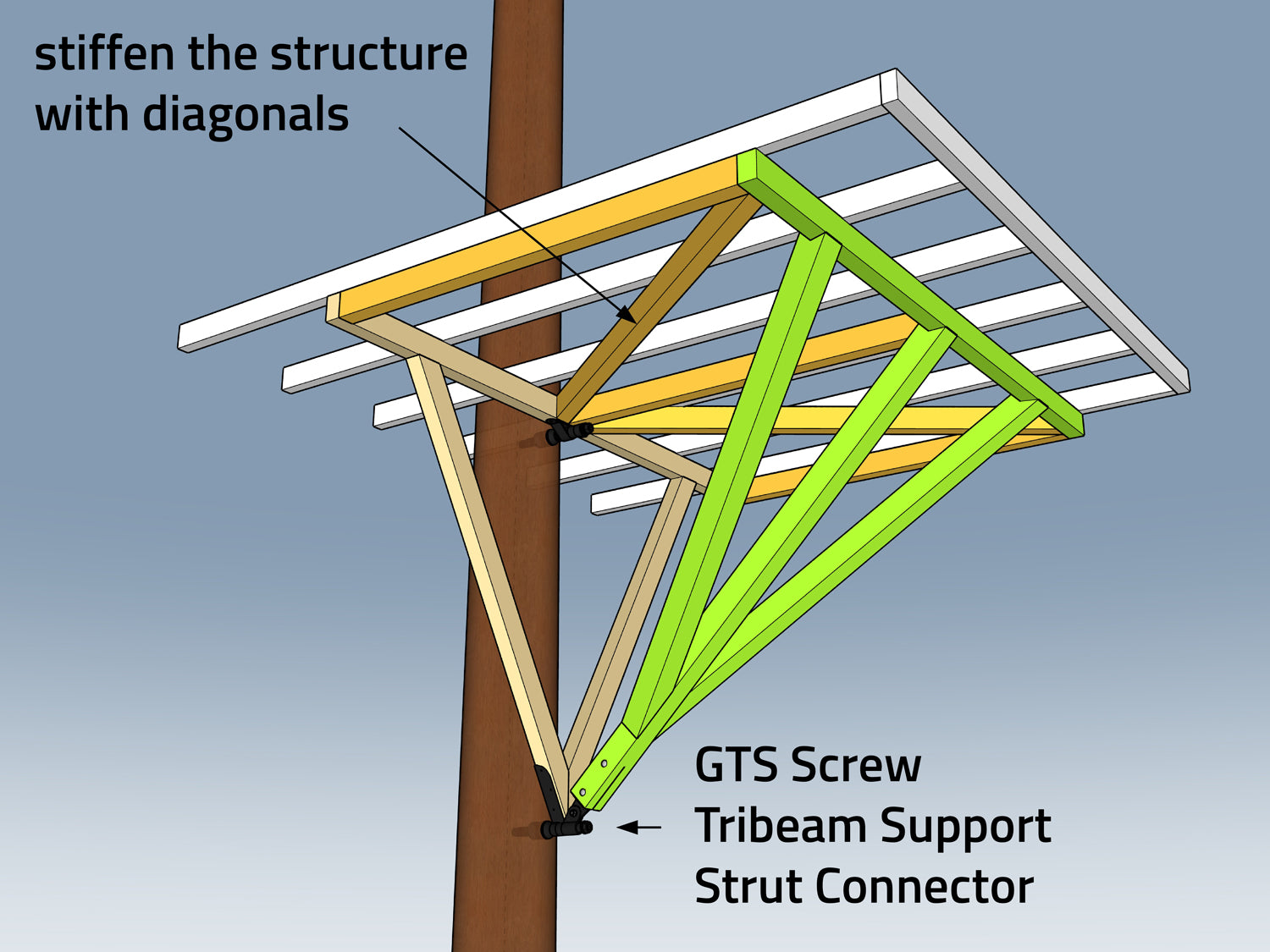

Tragwerk aussteifen
Damit deine Plattform nicht wackelt, steife die Strebenkonstruktion (grün) und die Plattform (weiß) richtig aus! Die Diagonalen (gelb) und die sich daraus ergebenden „Dreiecke“ helfen, deine Konstruktion zu stabilisieren.
Mehrere Streben auf einer GTS
Auf dem Schaft der GTS Allstar können 1 Dreiecksausleger und bis zu 3 Streben-Verbinder montiert werden. Die höhenverstellbaren Streben-Verbinder erleichtern das Ausrichten der Plattform.

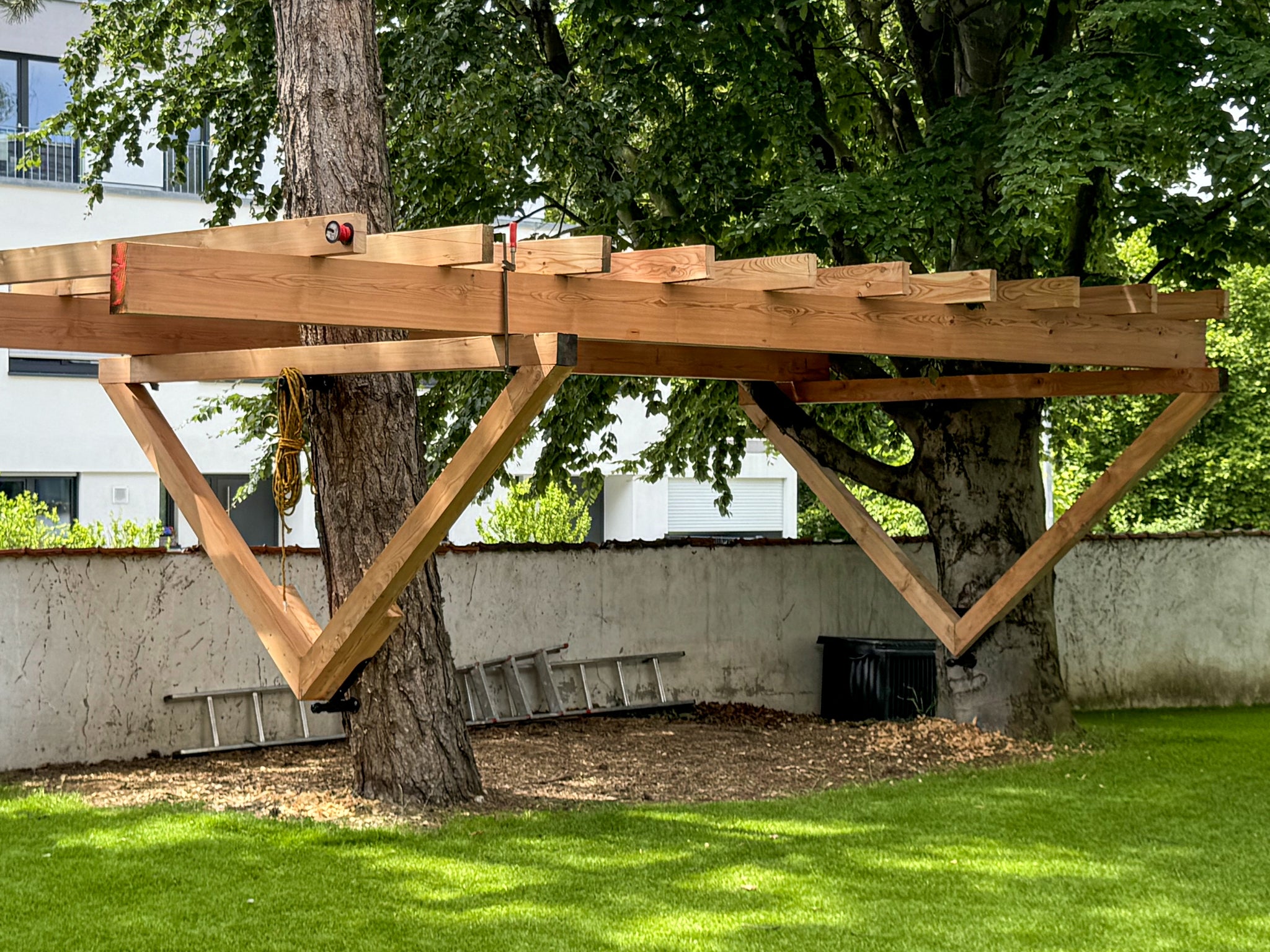

Unsere Kunden feiern die Dreiecke

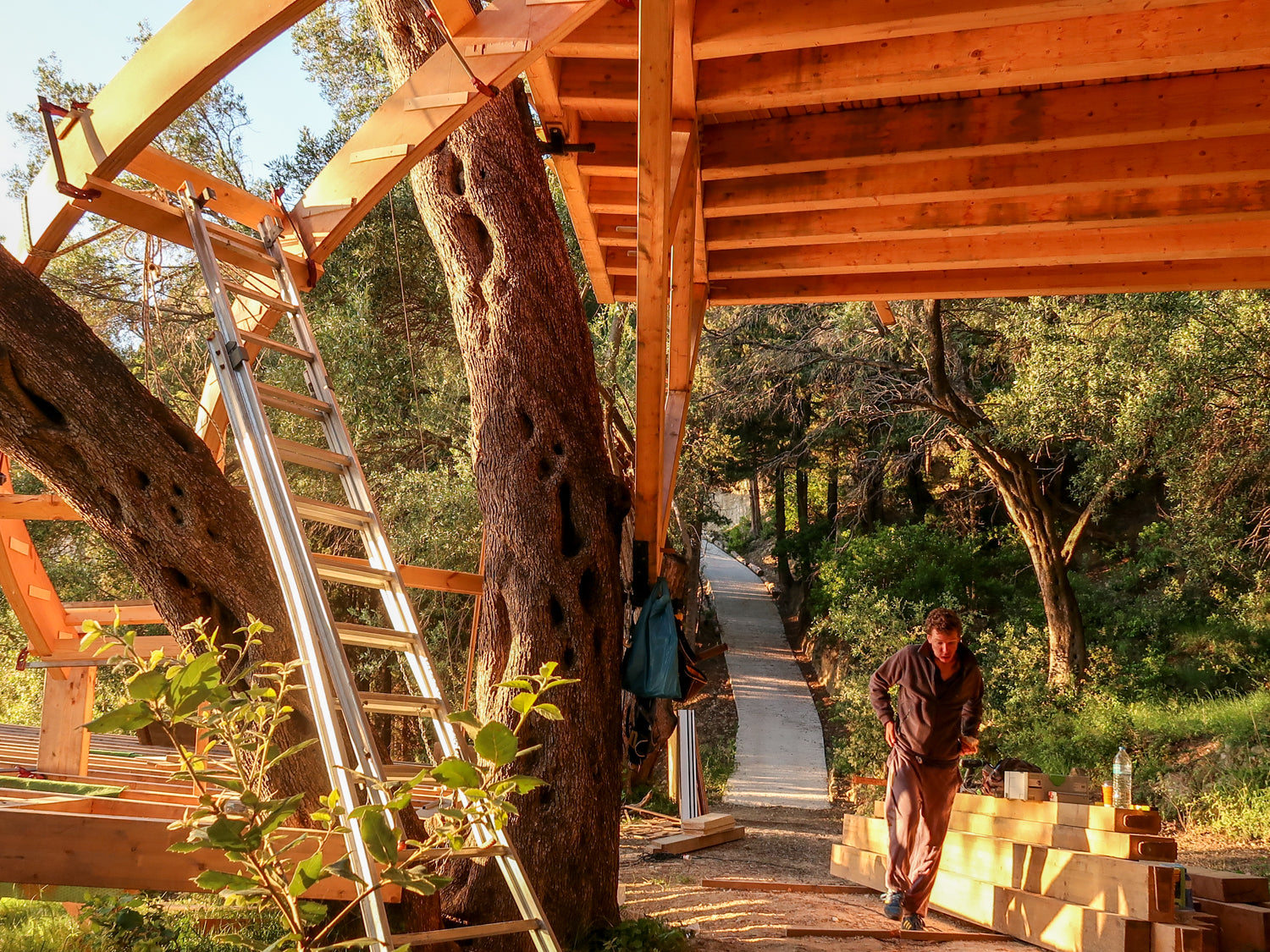

4. Dreieck-Montage in krummen Bäumen
Auch an schrägen oder geneigten Bäumen lässt sich ein Baumhaus sicher befestigen – beachte hierbei:
✔ Keine zusätzliche Kippbelastung: Die Konstruktion darf den Baum nicht weiter in seine Neigungsrichtung drücken.
✔ Hebelarme vermeiden: Je größer der Abstand zur Bodenverankerung, desto größer die Belastung – daher möglichst bodennah bauen.
✔ Dreieck aus Latten vorab testen: Vor der Montage ein Holz-Dreieck aus Latten bauen und prüfen, wie und wo es im Baum befestigt werden kann.
4. Dreieck-Montage in krummen Bäumen
Auch an schrägen oder geneigten Bäumen lässt sich ein Baumhaus sicher befestigen – beachte hierbei:
✔ Keine zusätzliche Kippbelastung: Die Konstruktion darf den Baum nicht weiter in seine Neigungsrichtung drücken.
✔ Hebelarme vermeiden: Je größer der Abstand zur Bodenverankerung, desto größer die Belastung – daher möglichst bodennah bauen.
✔ Dreieck aus Latten vorab testen: Vor der Montage ein Holz-Dreieck aus Latten bauen und prüfen, wie und wo es im Baum befestigt werden kann.
Anleitung: Dreieck in schiefem Baum
Dreieck an die Form des Baumes anpassen

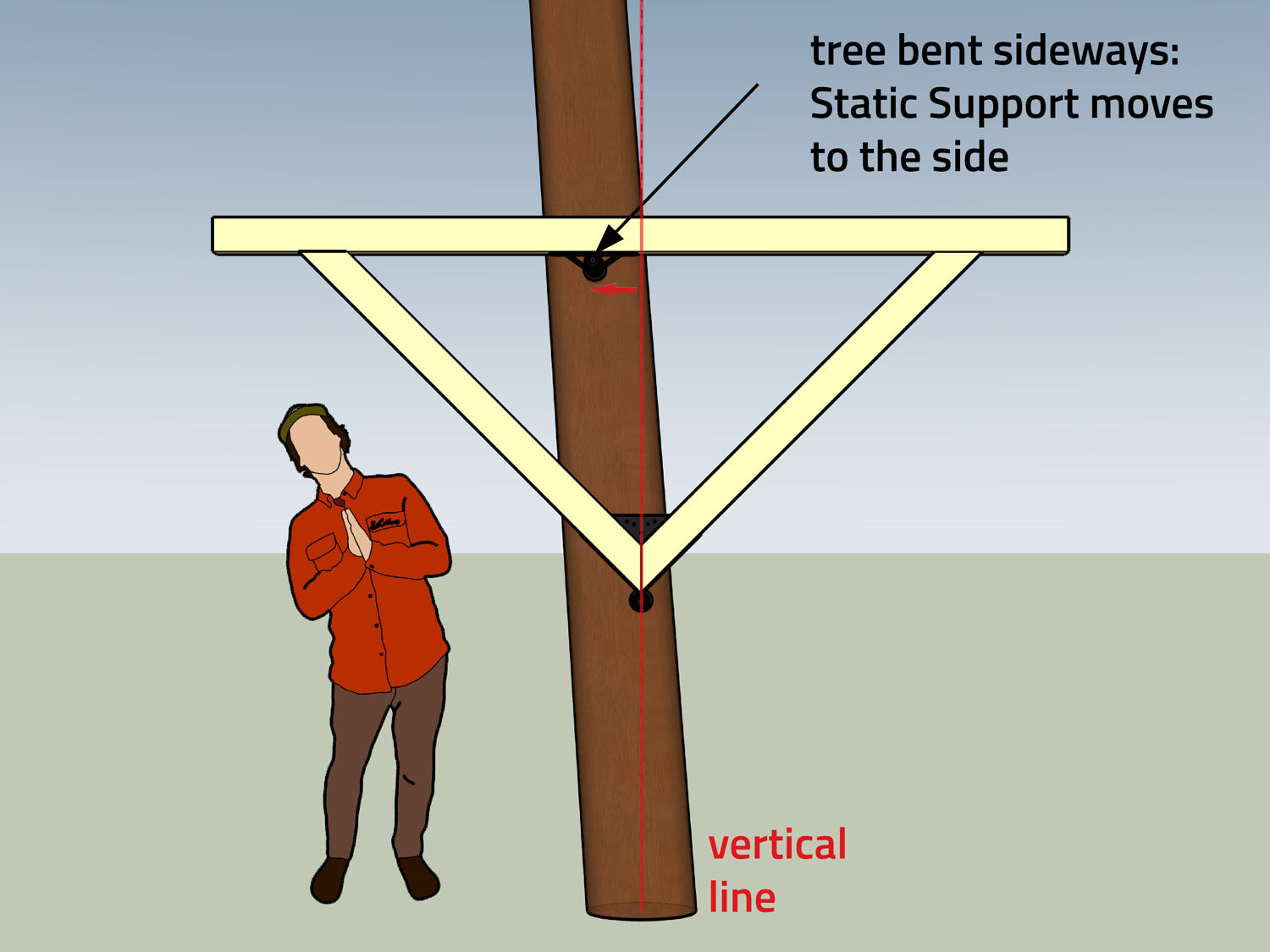

Baum zur Seite geneigt
Wenn dein Baum zur Seite geneigt ist, ist das kein Problem – achte darauf, dass der obere Querbalken im Wasser ist und verschiebe einfach die Balkenhalterung (oben) nach links oder rechts.

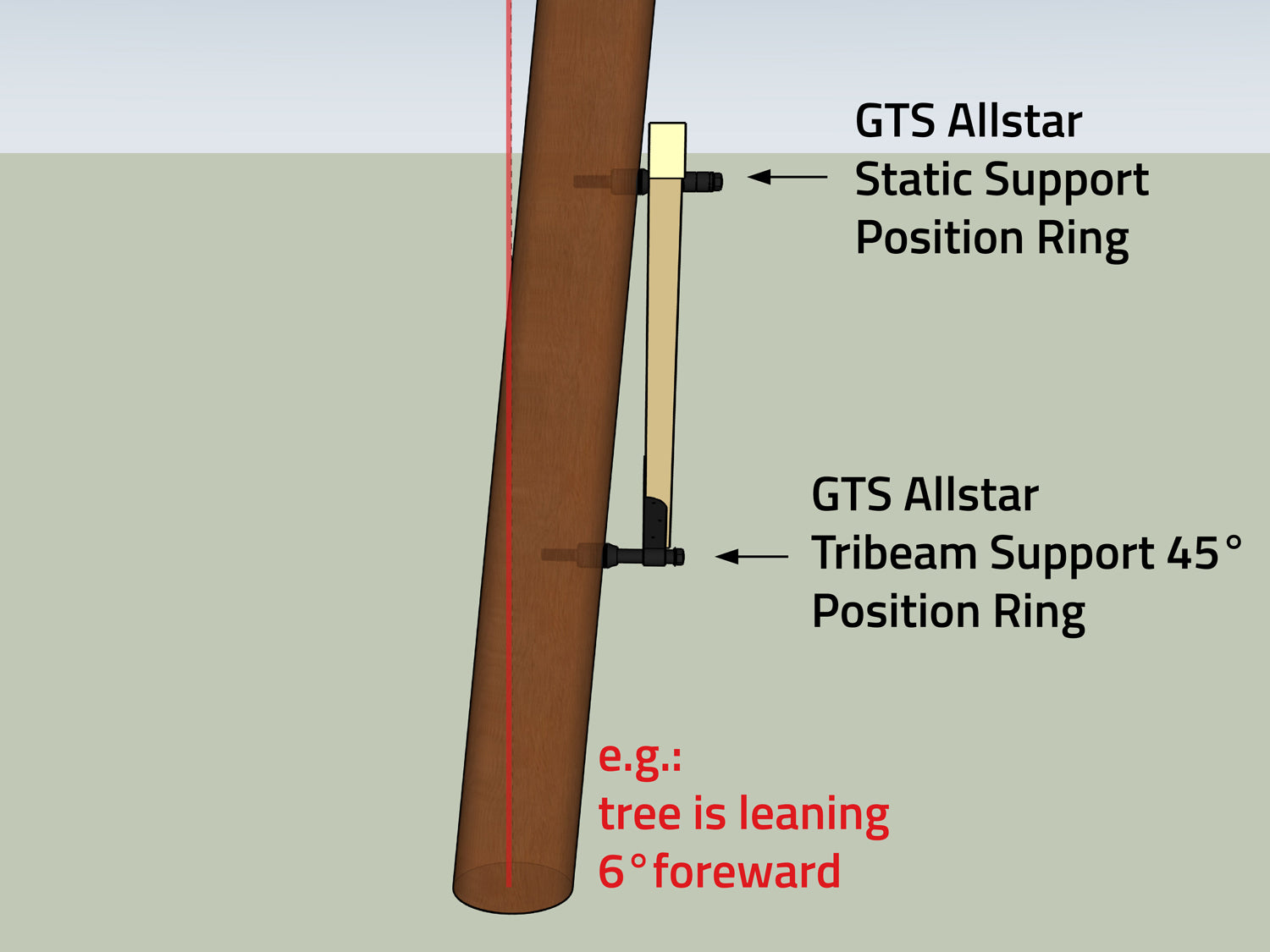

Baum nach vorne geneigt
Ist der Baum nach vorne geneigt, musst du darauf achten, dass das Dreieck-Auflager noch auf den Schaft der GTS passt. Wenn der Baum zu stark geneigt ist, schwebt das untere Auflager in der Luft!
Tipp: Die GTS Allstar hat den längsten Schaft und bietet den meisten Spielraum.

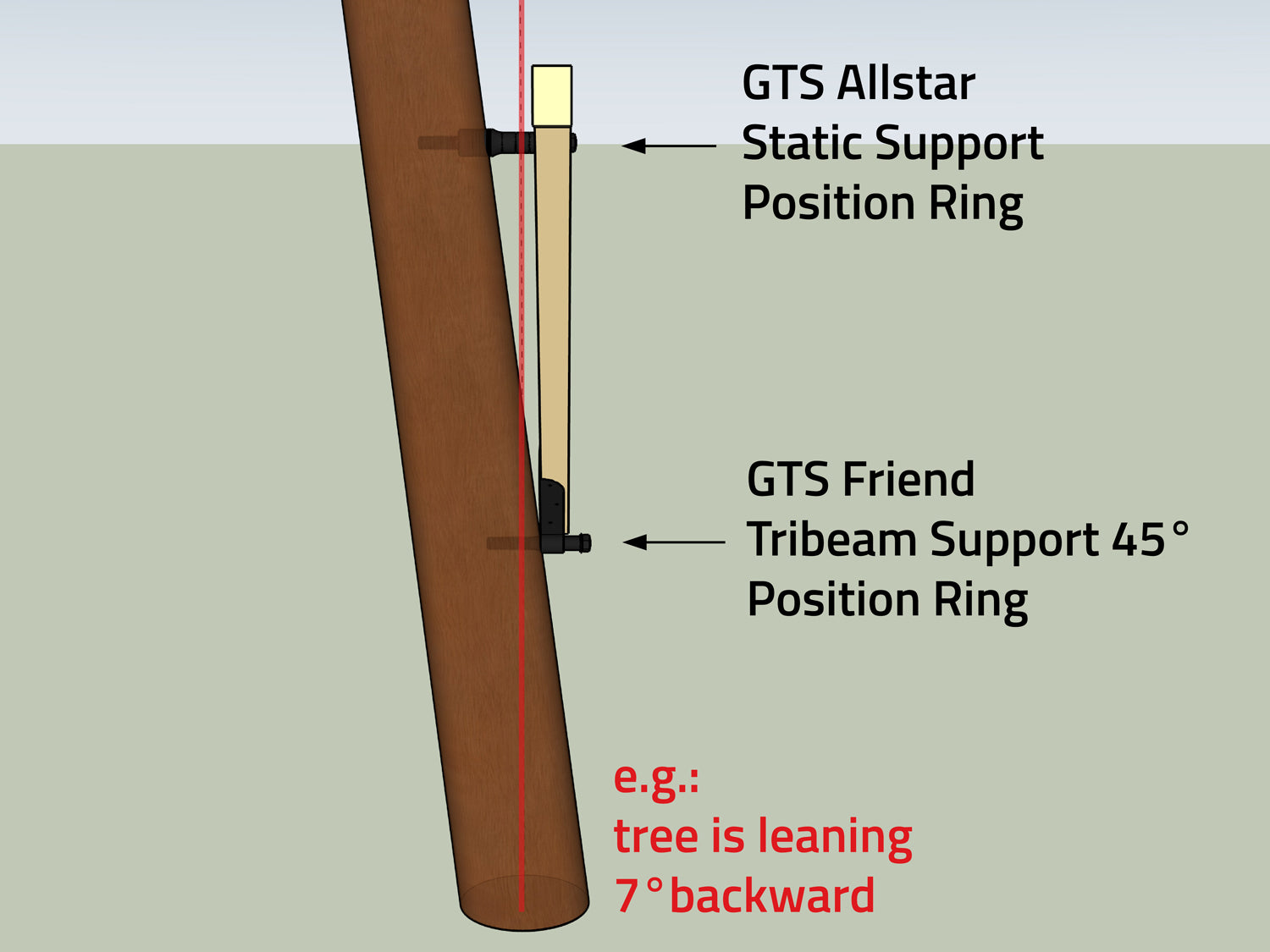

Baum nach hinten geneigt
Ist der Baum nach hinten geneigt, muss der Schaft der oberen GTS Schraube möglichst lang sein (GTS Allstar). Unten kannst du z. B. mit einer GTS Friend maximal nah an den Baum heranrücken.
5. Seitliche Konsolen
Konsolen eignen sich besonders für kleinere und leichtere Tragwerke oder Stützkonstruktionen. Im Gegensatz zum Dreieck sind sie flexibler und bieten in gewissen Situationen mehr Gestaltungsspielraum:
✔ Baumschrauben und Streben lassen sich frei am Baum platzieren
✔ Der Winkel ist individuell wählbar
✔ Ideal, um auf Stammform oder dicke Äste zu reagieren
✔ Unkomplizierte Montage mit der GTS Side
5. Seitliche Konsolen
Konsolen eignen sich besonders für kleinere und leichtere Tragwerke oder Stützkonstruktionen. Im Gegensatz zum Dreieck sind sie flexibler und bieten in gewissen Situationen mehr Gestaltungsspielraum:
✔ Baumschrauben und Streben lassen sich frei am Baum platzieren
✔ Der Winkel ist individuell wählbar
✔ Ideal, um auf Stammform oder dicke Äste zu reagieren
✔ Unkomplizierte Montage mit der GTS Side
Wann und wo verwendet man Konsolen?
Konsolen zählen nicht zu den Standard-Bausätzen für Baumhäuser – und genau das macht sie so interessant. Ihre Stärke zeigt sich vor allem dann, wenn klassische Konstruktionen an ihre Grenzen stoßen:
✔ als clevere Ergänzung, wenn’s mal eng oder schräg wird
✔ als flexible Lösung für verwinkelte Ecken, wo Standardbauteile nicht mehr weiterhelfen

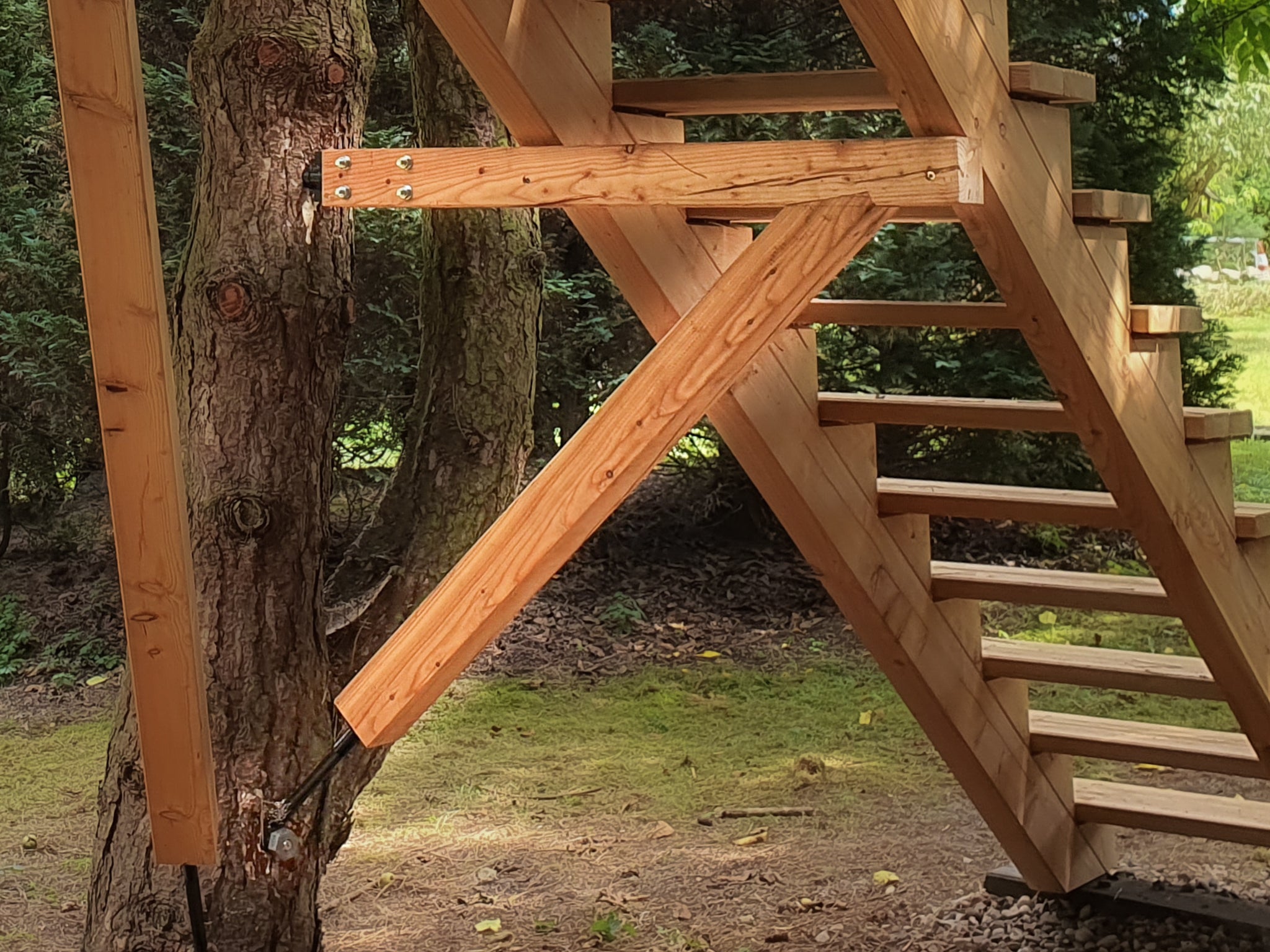

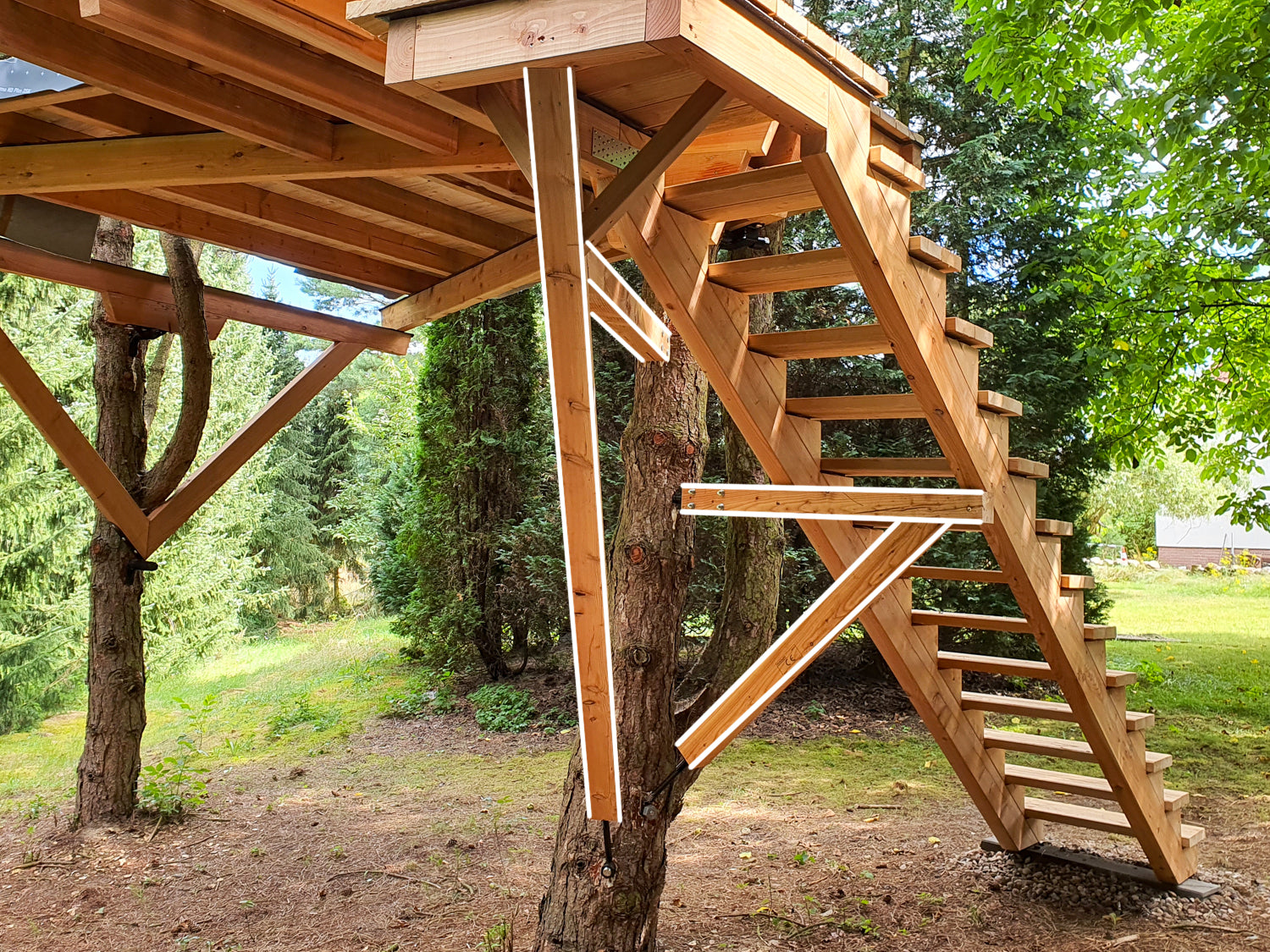

Konsolen als clevere Ergänzung
✔ Sehr flexibles Befestigungs-System
✔ Ideal für Treppen und kleine Podeste
✔ Für kleine und mittlere Belastung
✔ Zur gezielten Unterstützung wackeliger Plattformteile
Balkenmaße für Konsolen
Hier ein paar Richtwerte bei normaler Belastung:
Querbalken & Streben:
- bis 2 m Länge: 8x8 cm
- bis 3 m Länge: 10x10 cm
- bis 4 m Länge: 12x12 cm
Bei Balkenlängen über 3 m empfehlen wir den Einbau von zusätzlichen Zwischenstreben zur Verkürzung der Knicklänge und zur besseren Lastverteilung.
Genauere Infos zur Berechnung der Holzbalken findest du in Schritt 11.
Hinweise zur Montage
- 8 mm-Kerbe in Holz (z. B. mit Handkreissäge, Motorsäge)
- Obere Schraube GTS Side reagiert empfindlich auf Zugbelastung und seitliche Rotation mit großem Hebelarm
- Am besten mit gegenüberliegenden Konsolen / Schrauben arbeiten, damit die Konstruktion nicht kippen kann!
Anleitung: Seitliche Konsolen befestigen
Beispiele und Tipps zur Montage

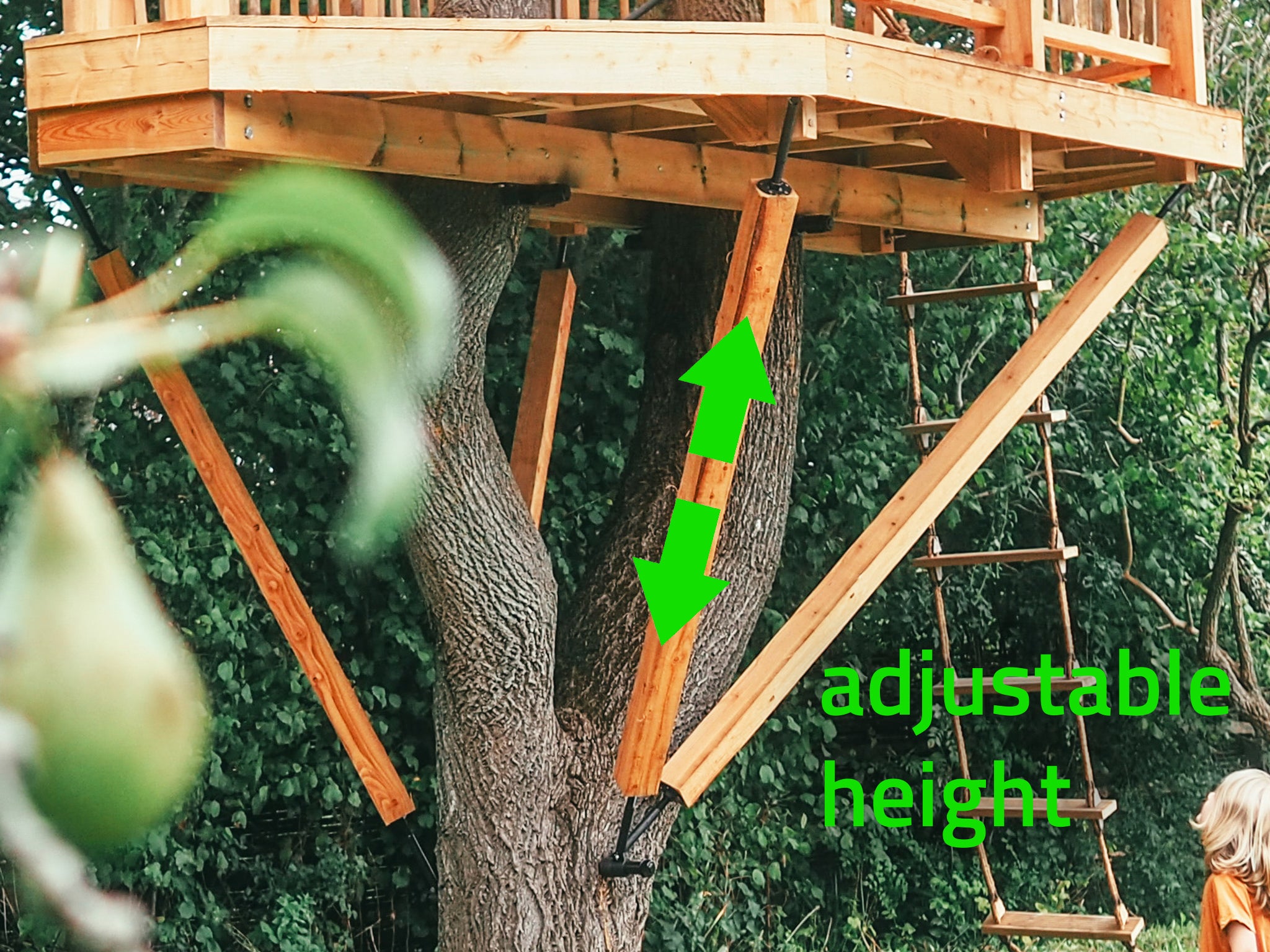

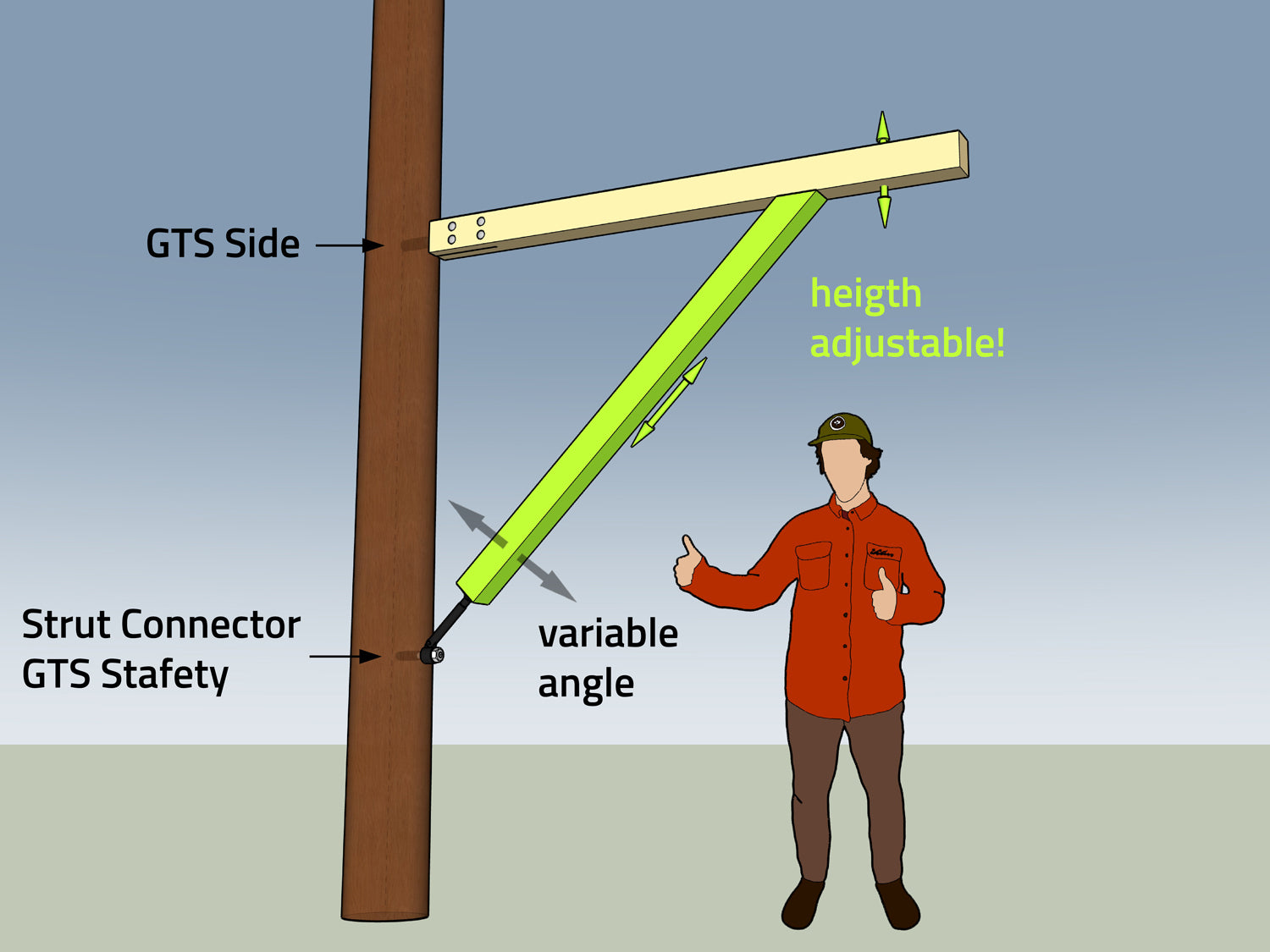

Höhenverstellbare Streben
Einige Strebenverbinder sind über einen Drehteller höhenverstellbar, sodass man die Plattform perfekt ausrichten kann! Das Balkenende der Strebe muss nur grob auf 90° abgesägt werden – schnelle und einfache Montage!

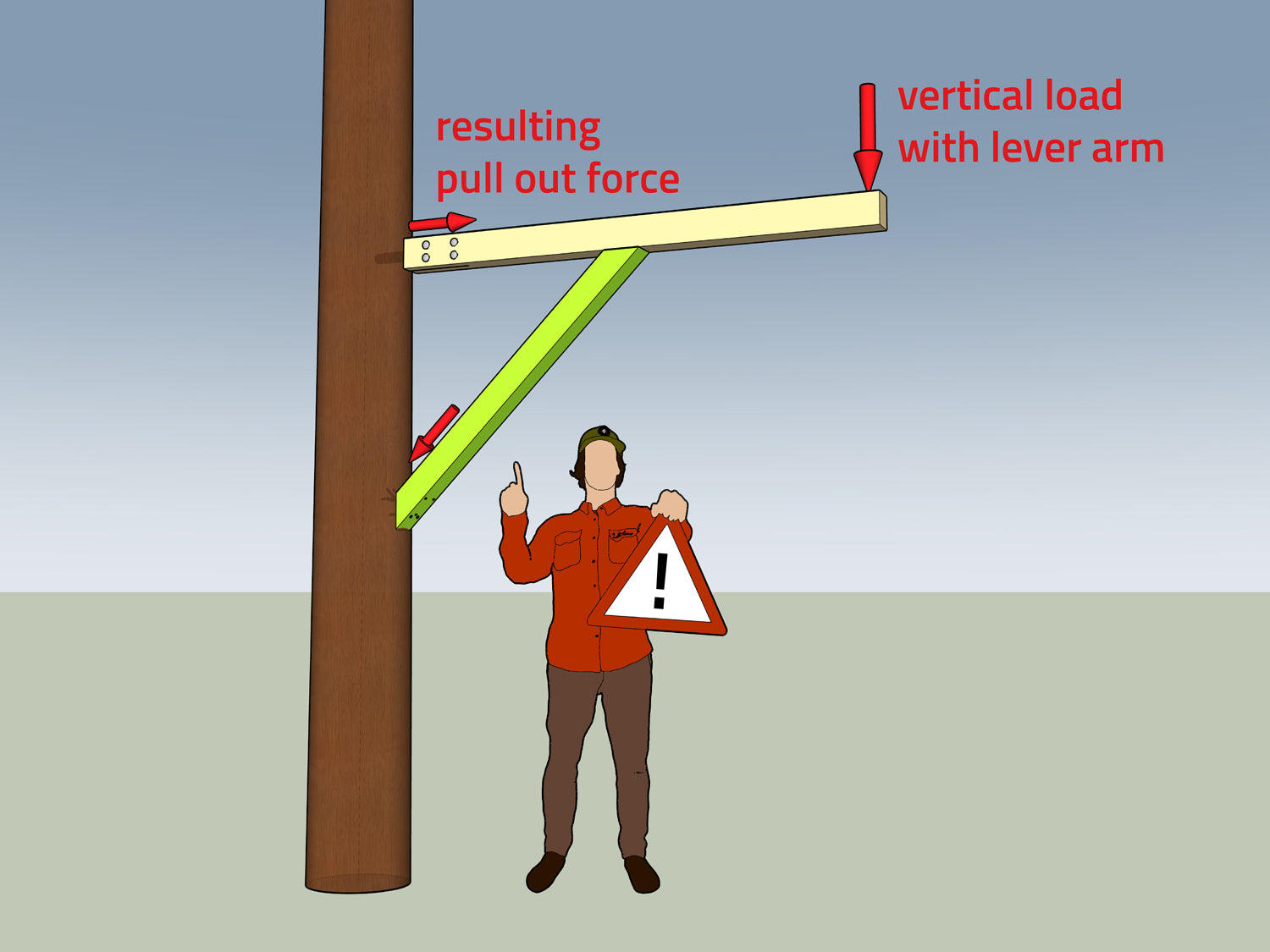

Hebelkräfte beachten!
Konsolen, die weit außen belastet werden, neigen zum Kippen – es entstehen Kräfte auf die GTS Side, die die Schraube aus dem Baum ziehen. Bei großen Hebelkräften ist daher immer ein Gegenlager erforderlich, z. B. eine gegenüberliegende Konsole, die die Kippbewegung verhindert.
Horizontale Belastung & Rotation
Wiederholte seitliche Belastungen mit großem Hebelarm sind zu vermeiden. Die GTS Side kann das Bohrloch am Baum aufweiten und auf Dauer die Tragfähigkeit verringern.
