Position-Ringe für GTS
Holzbalken in Position bringen
✔ Lagesicherung deiner Balken auf dem Schaft der GTS

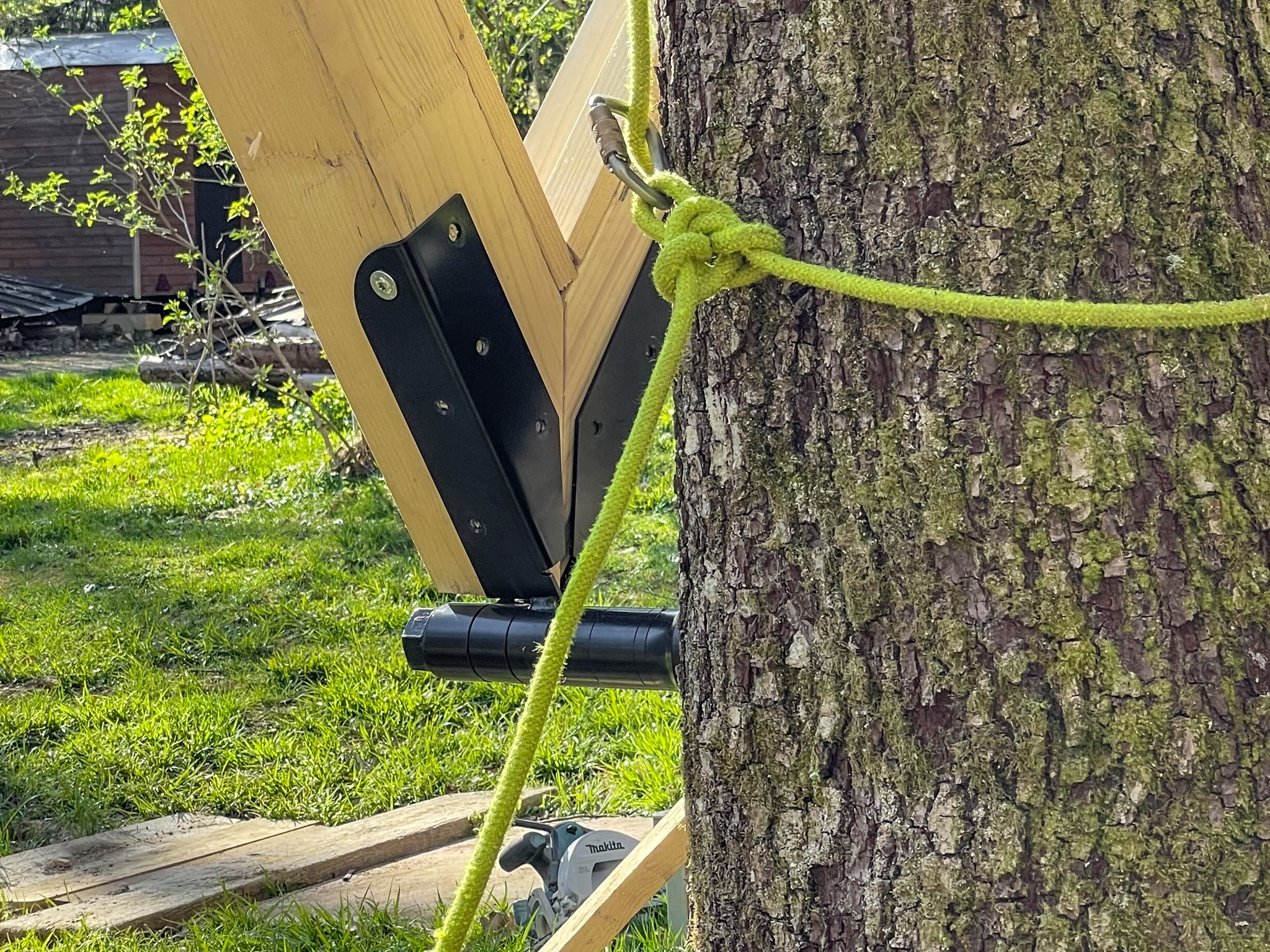

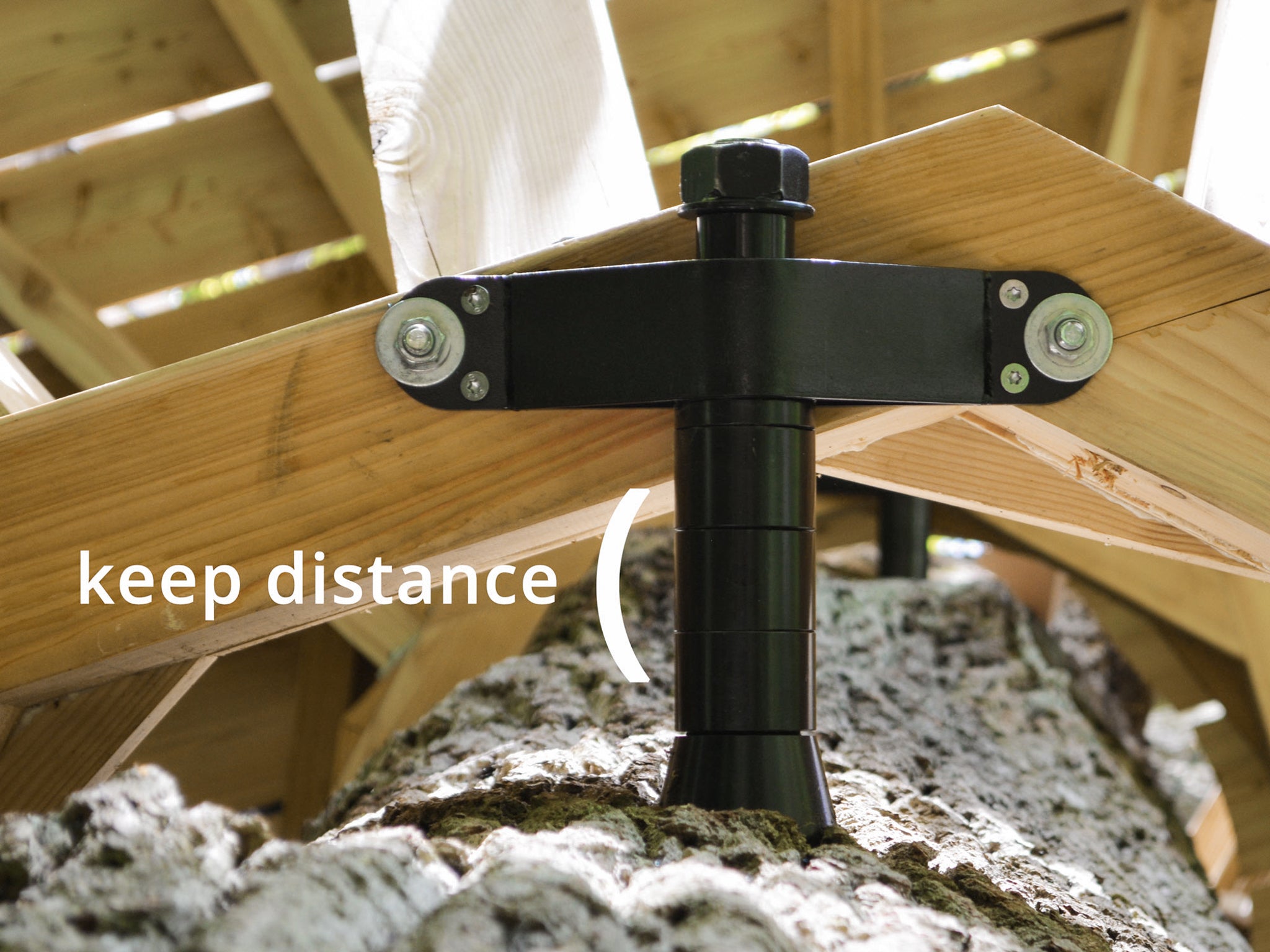

✔ Abstand zum Baum – für freies Dickenwachstum
✔ Begrenzung nach außen – um Hebelkräfte zu vermeiden
✔ Passend zu: GTS Allstar, Top, Friend

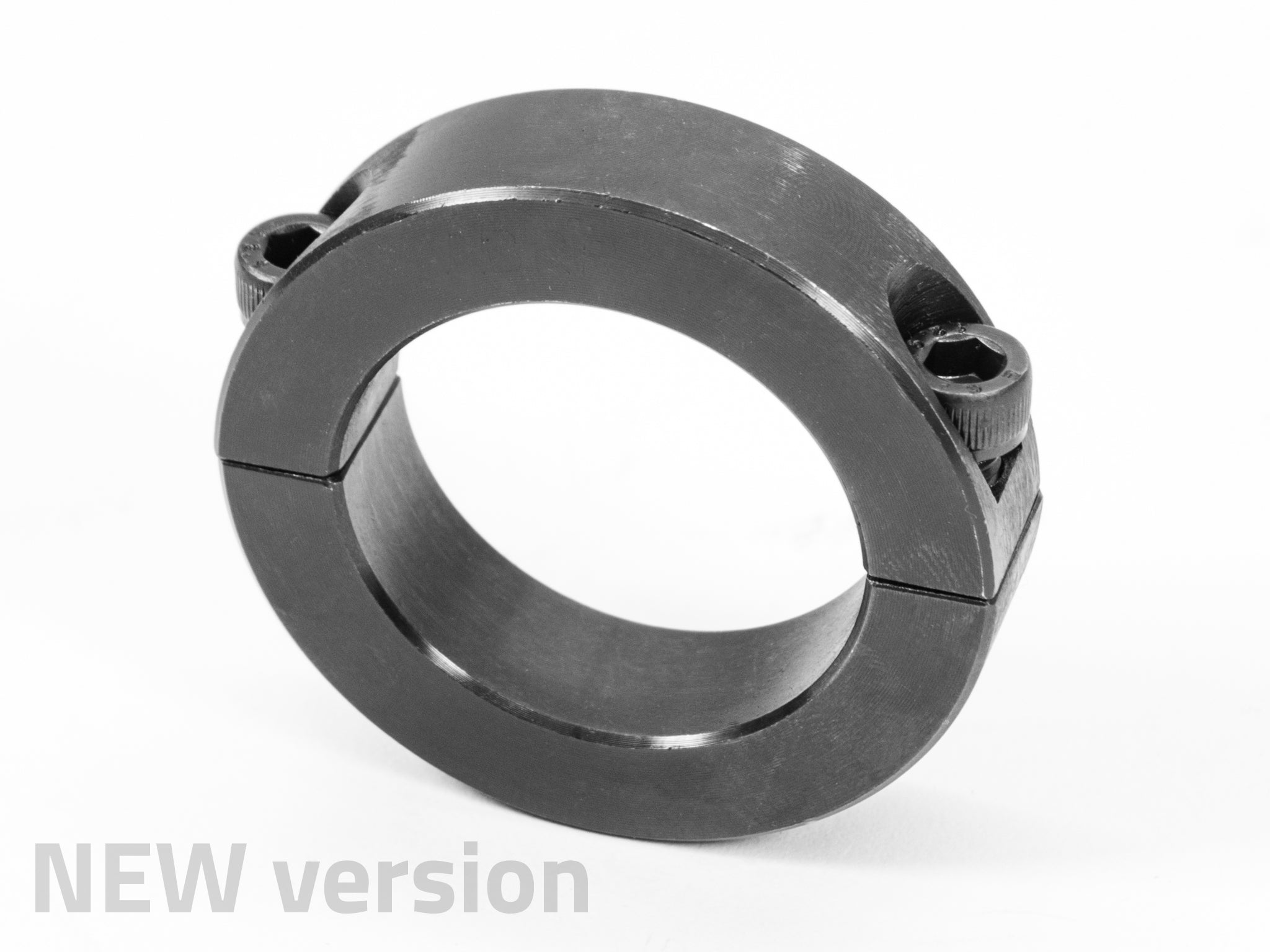

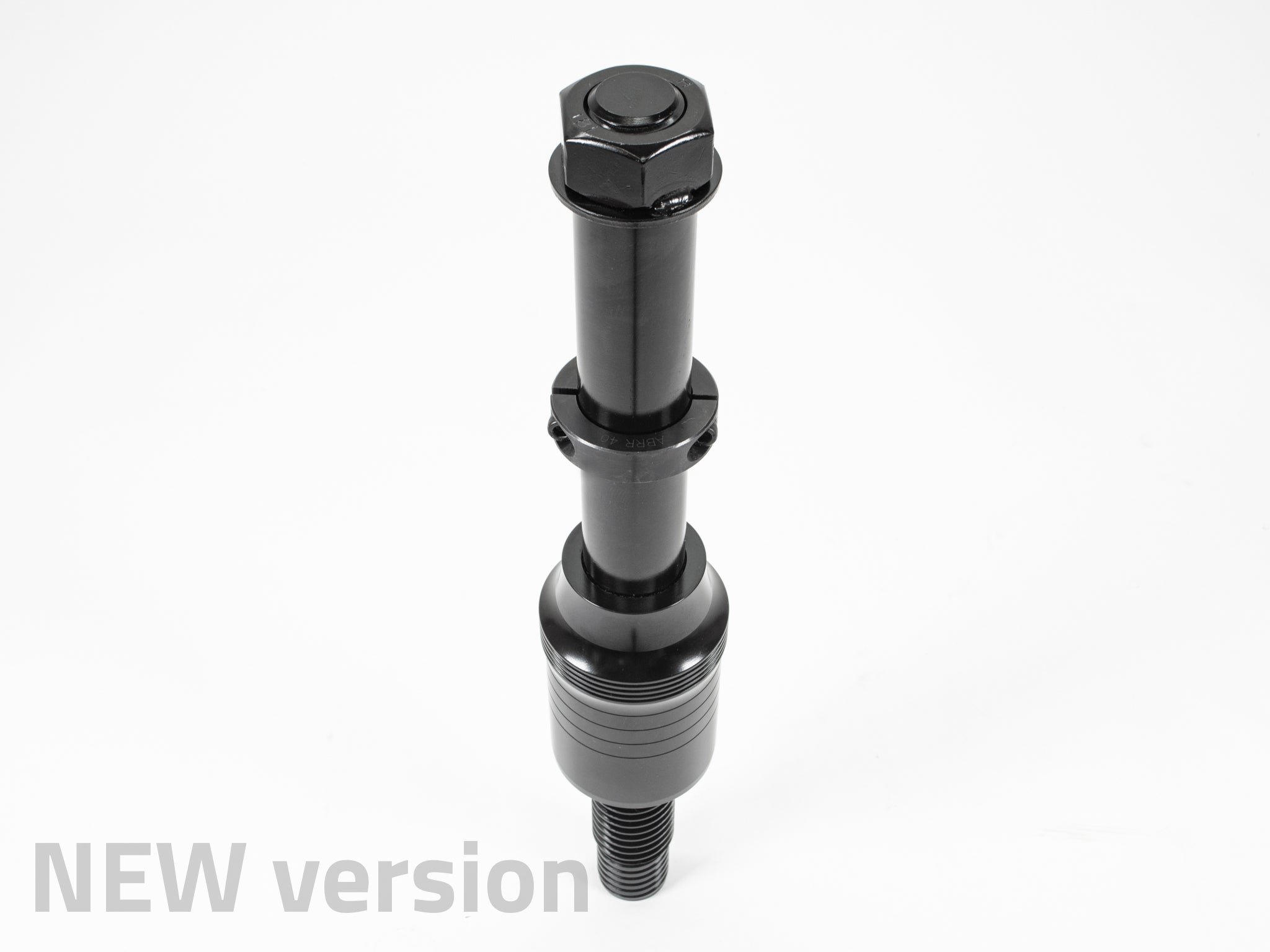

NEUE Version 2.0 mit Klemmring: Flexiblere Montage, auch nachträglich verstellbar!
inkl. MwSt. Versandkosten im Warenkorb berechnen
Position-Ringe für GTS

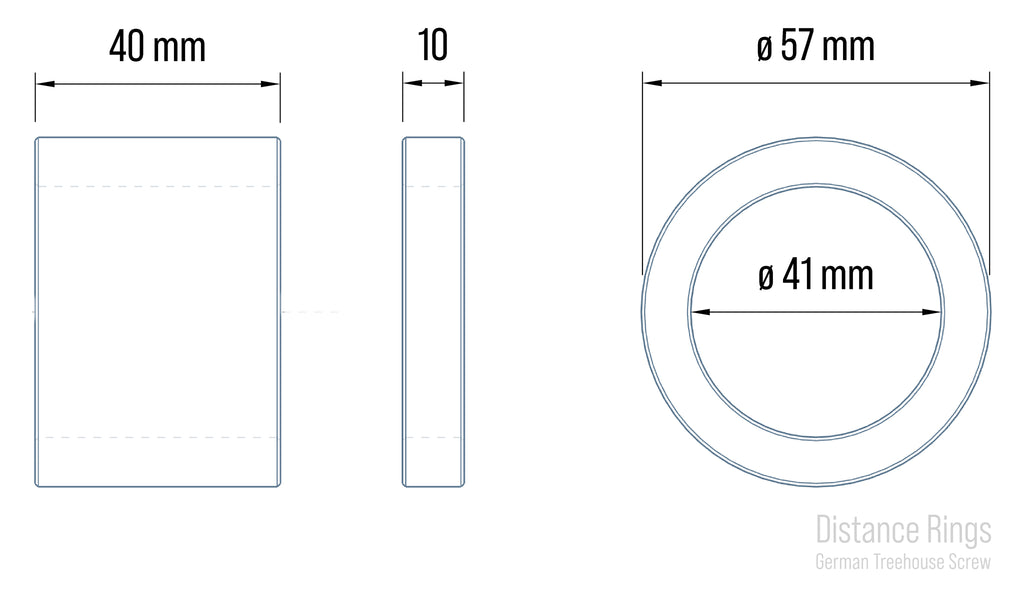

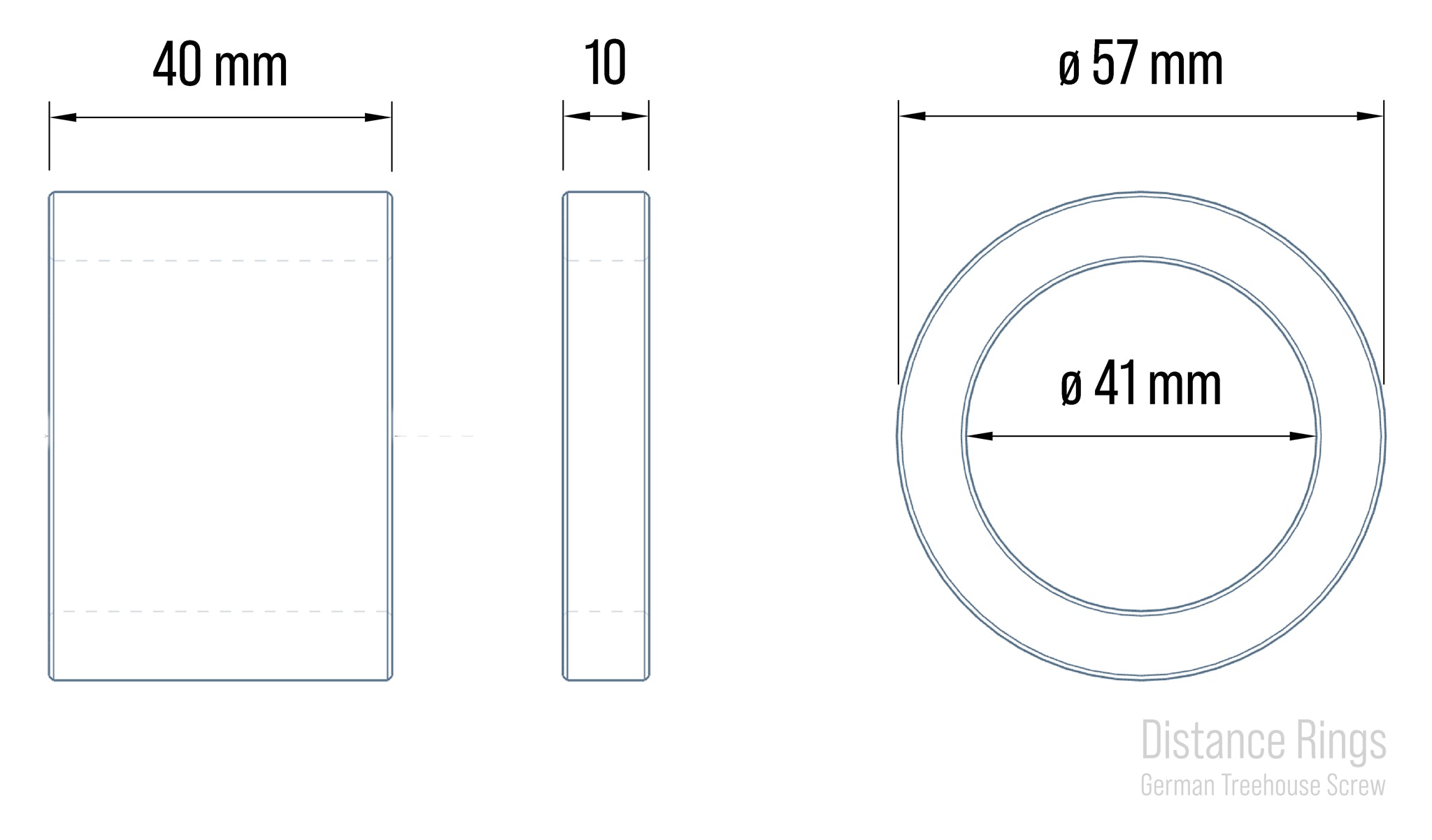

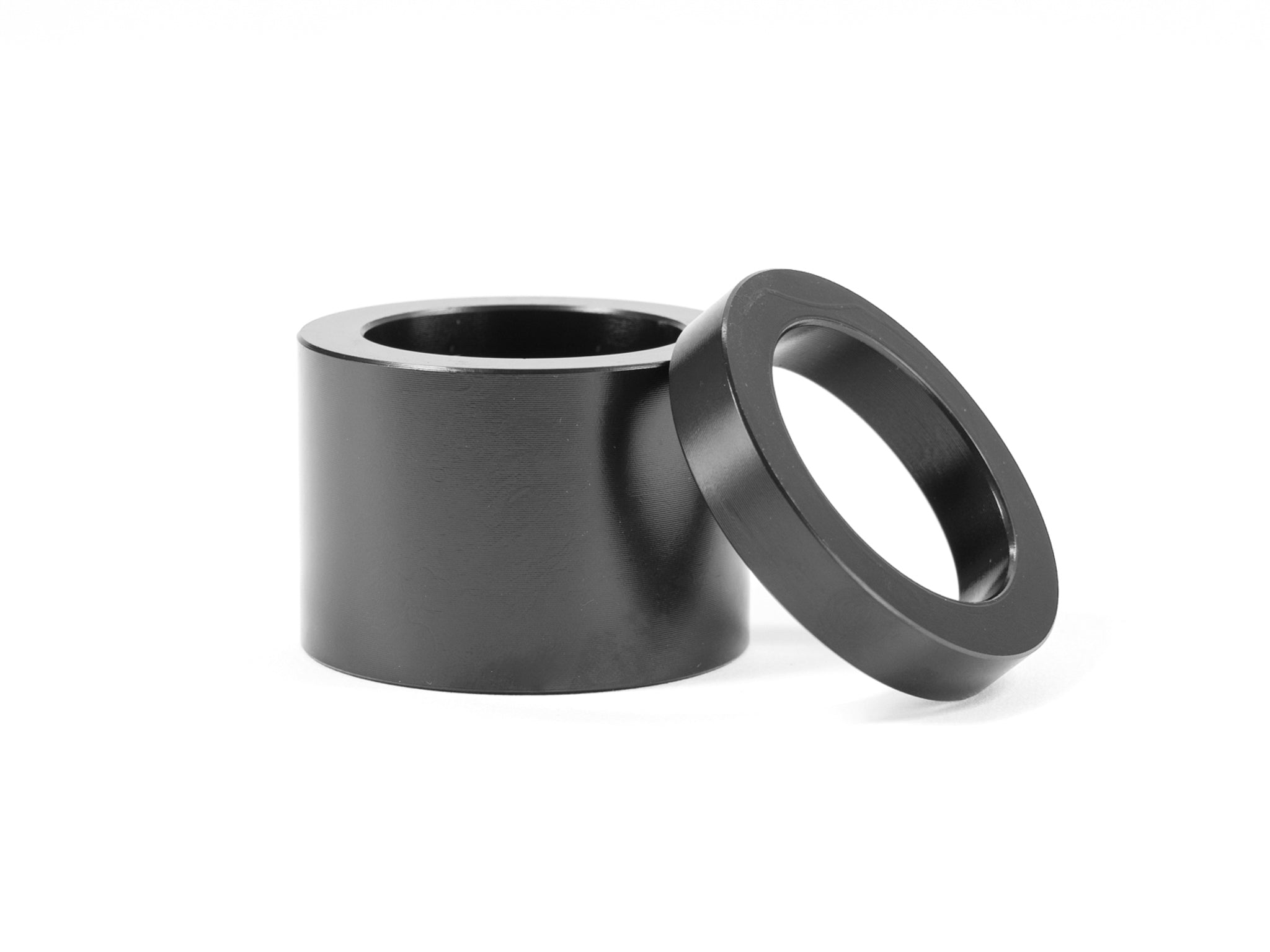

Maße & technische Daten – FIX 40+10

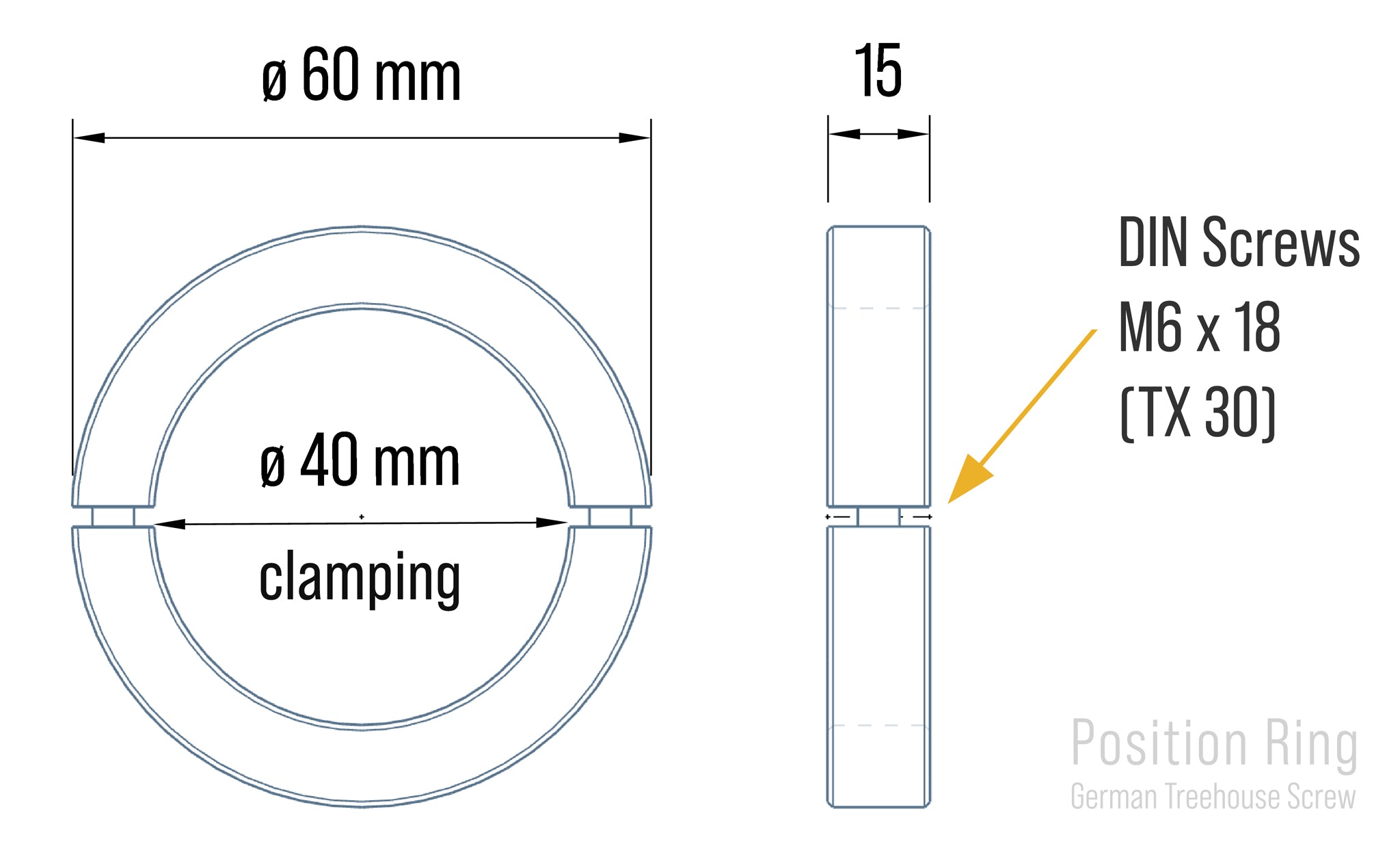

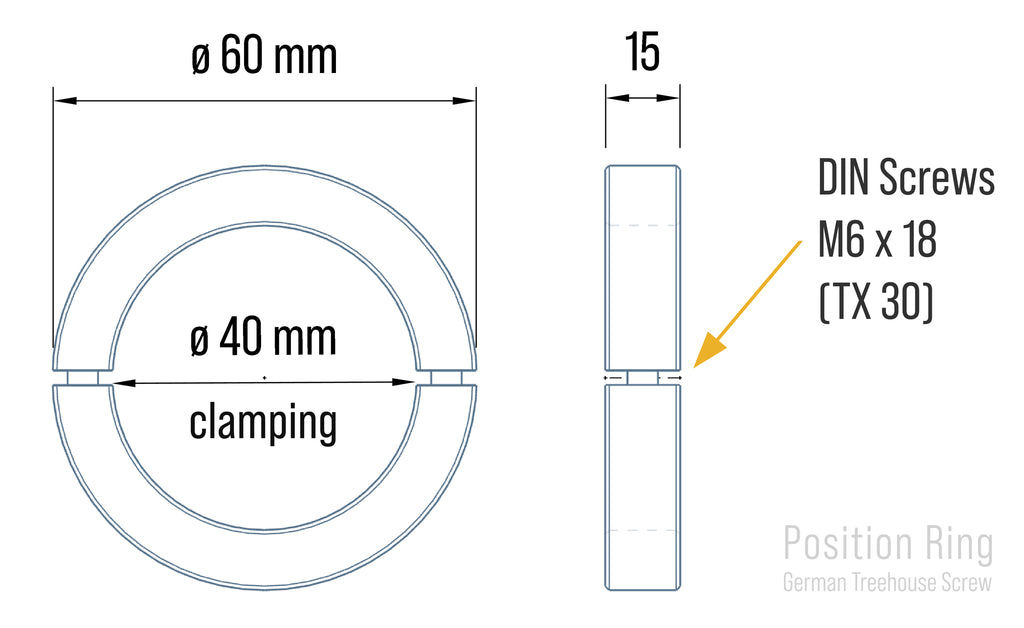

Maße & technische Daten – OPEN 10 Neu
- Zertifizierter DIN-Qualitätsstahl
- Schwarze Beschichtung
- Gewicht: 100 g
- Artikel-Nr.: ZUB-Ring-2NEW
- HS-Code (Zolltarif): 73089098
Wie viele Ringe passen auf die GTS?

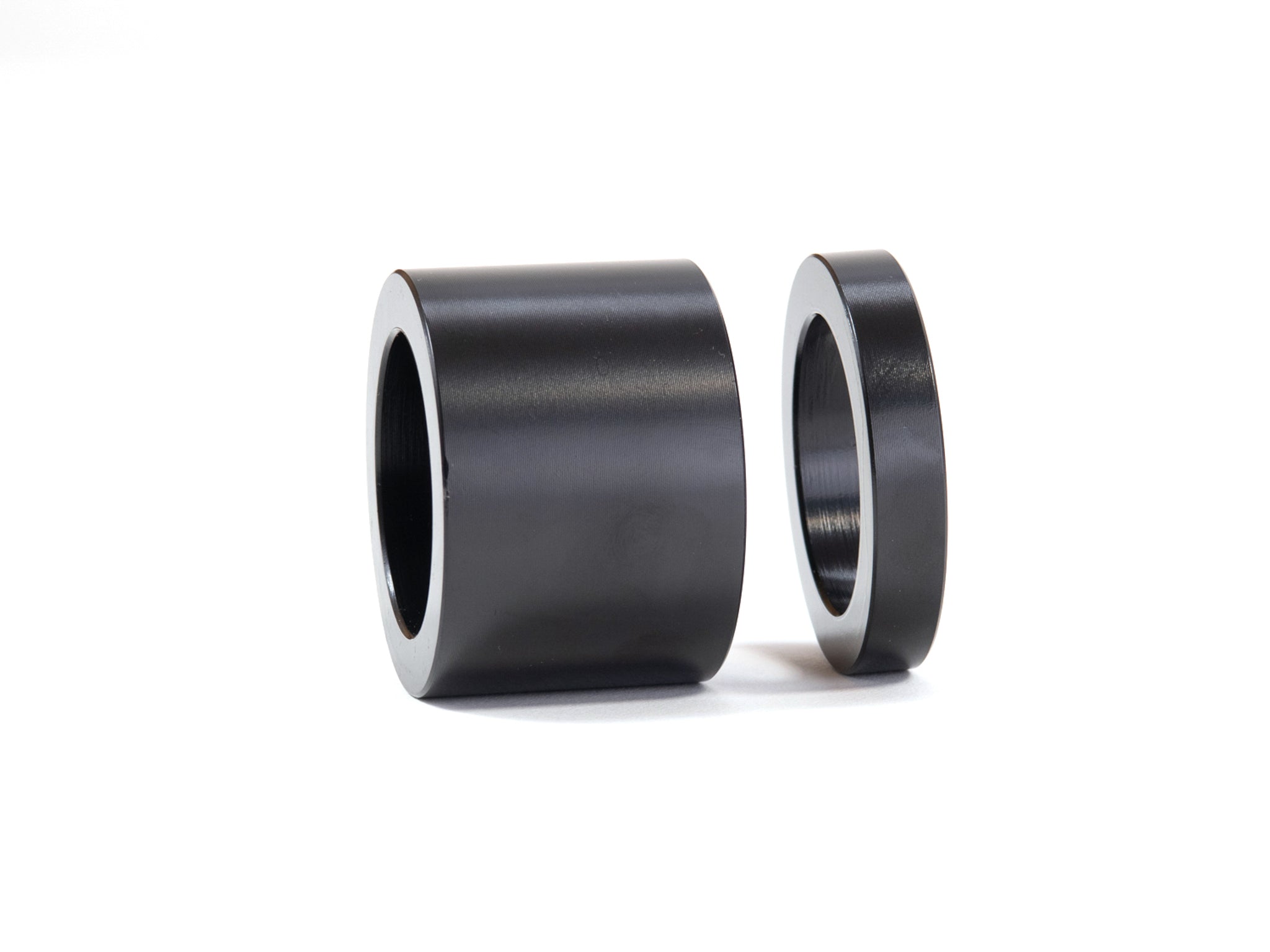

Die „alten“ FIX-Ringe werden nach der Montage der GTS-Schraube, zusammen mit den Halterungen, auf den Schaft geschoben.
Die „neuen“ Klemmringe können jederzeit montiert und verschoben werden.
Länge des Schafts der GTS:
- GTS Allstar 2.0 (185 mm)
- GTS Friend 2.0 (120 mm)
- GTS Top 2.0 (105 mm)
Breite der Halterungen:
- GTS+ BackUp (30 mm)
- Streben-Verbinder GTS (40 mm)
- Balken-Halterungen (55 mm)
- Dreieck-Halterungen (70 mm)
- Streben-Verbinder T-Plate (81 mm)
Versand & Lieferzeit

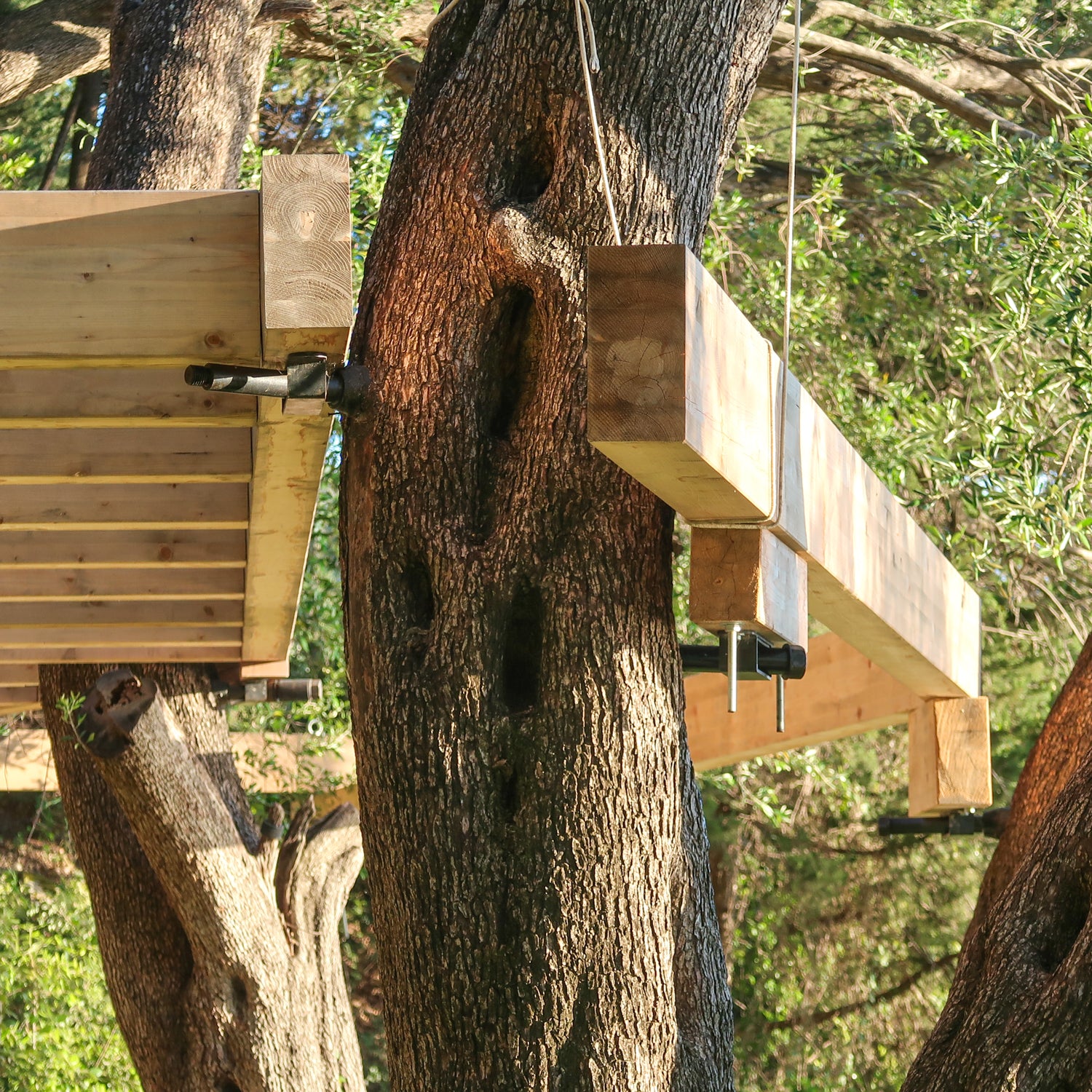

Die Position der Balken ist wichtig!
1. Baumwachstum: Bäume wachsen jährlich um 5 - 15 mm Durchmesser in die Breite (Jahresringe). Je freier der Baum wachsen kann, desto besser!
2. Hebelarm und Last: Je weiter außen der Balken, desto größer der Hebelarm und desto geringer die Tragfähigkeit der GTS!
3. Bäume schwanken bei Sturm: Diese Bewegung muss möglich sein, sonst können Tragwerk und Baum beschädigt werden.
Es muss also ein Kompromiss zwischen Baumwachstum, Bewegung und kontrollierter Lastaufnahme gefunden werden!
Wie viele Ringe brauche ich wo?
Es müssen nicht alle GTS mit Ringen bestückt werden! Am besten kannst du die Anzahl der benötigten Ringe herausfinden, indem du deine Plattform mit Bäumen und GTS aus der Vogelperspektive zeichnest.

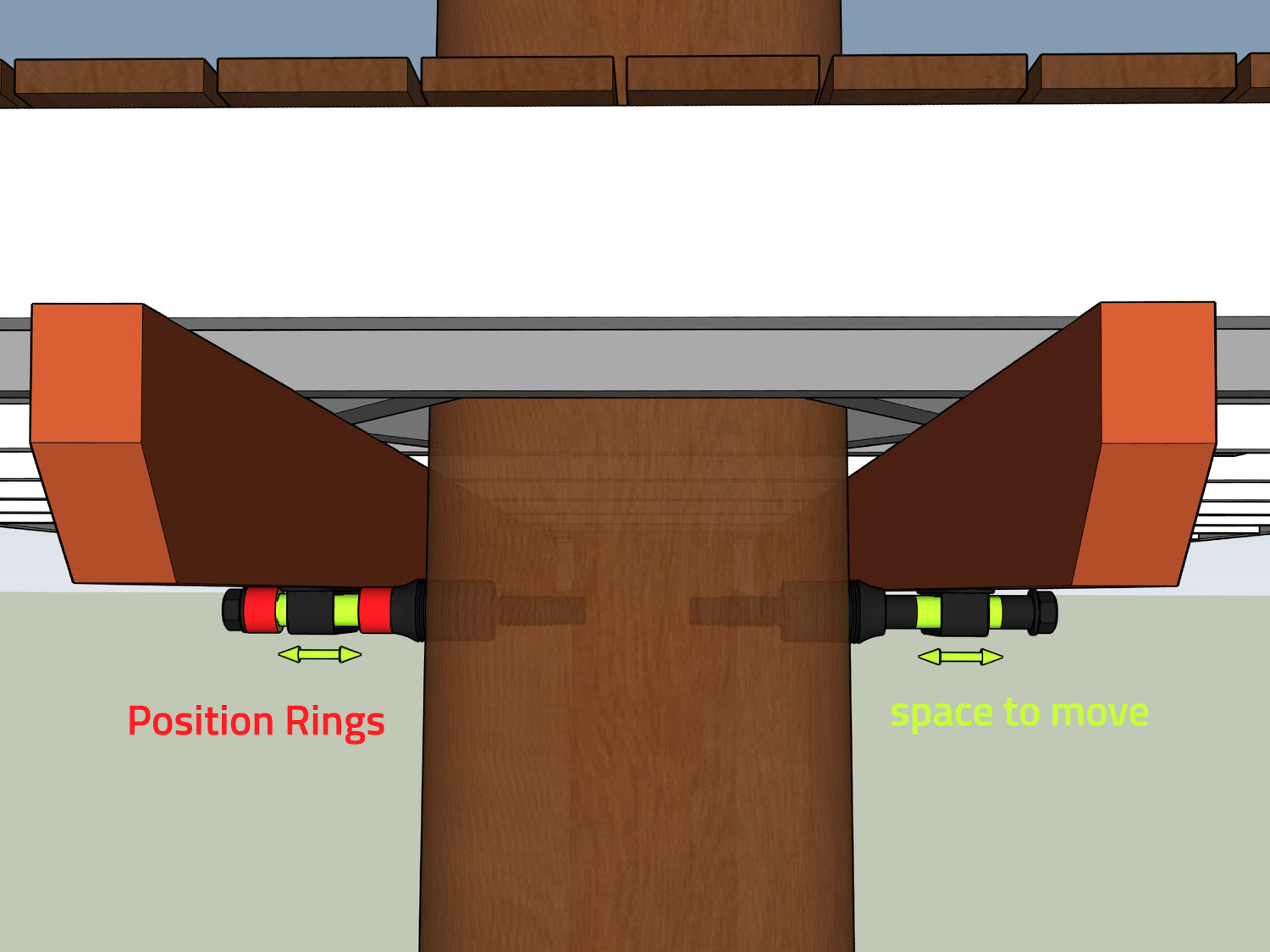

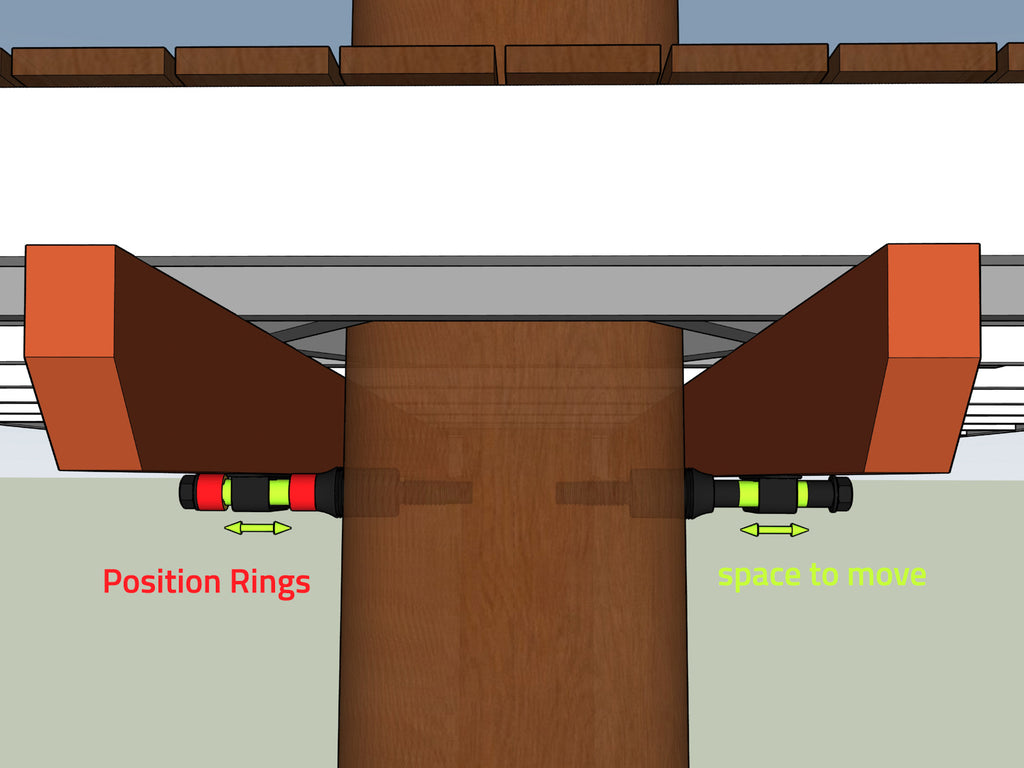

Plattform als feste Einheit
Wenn Plattformbalken (weiß) und Tragwerk (braun) miteinander verschraubt sind, bildet die Plattform eine feste Einheit - und damit sind auch alle Auflager fest miteinander verbunden. Oft genügt es daher, eines der Auflager mit Ringen (rot) gezielt zu positionieren, die anderen Auflager sind dann automatisch in diesem Spielraum (grün) begrenzt.

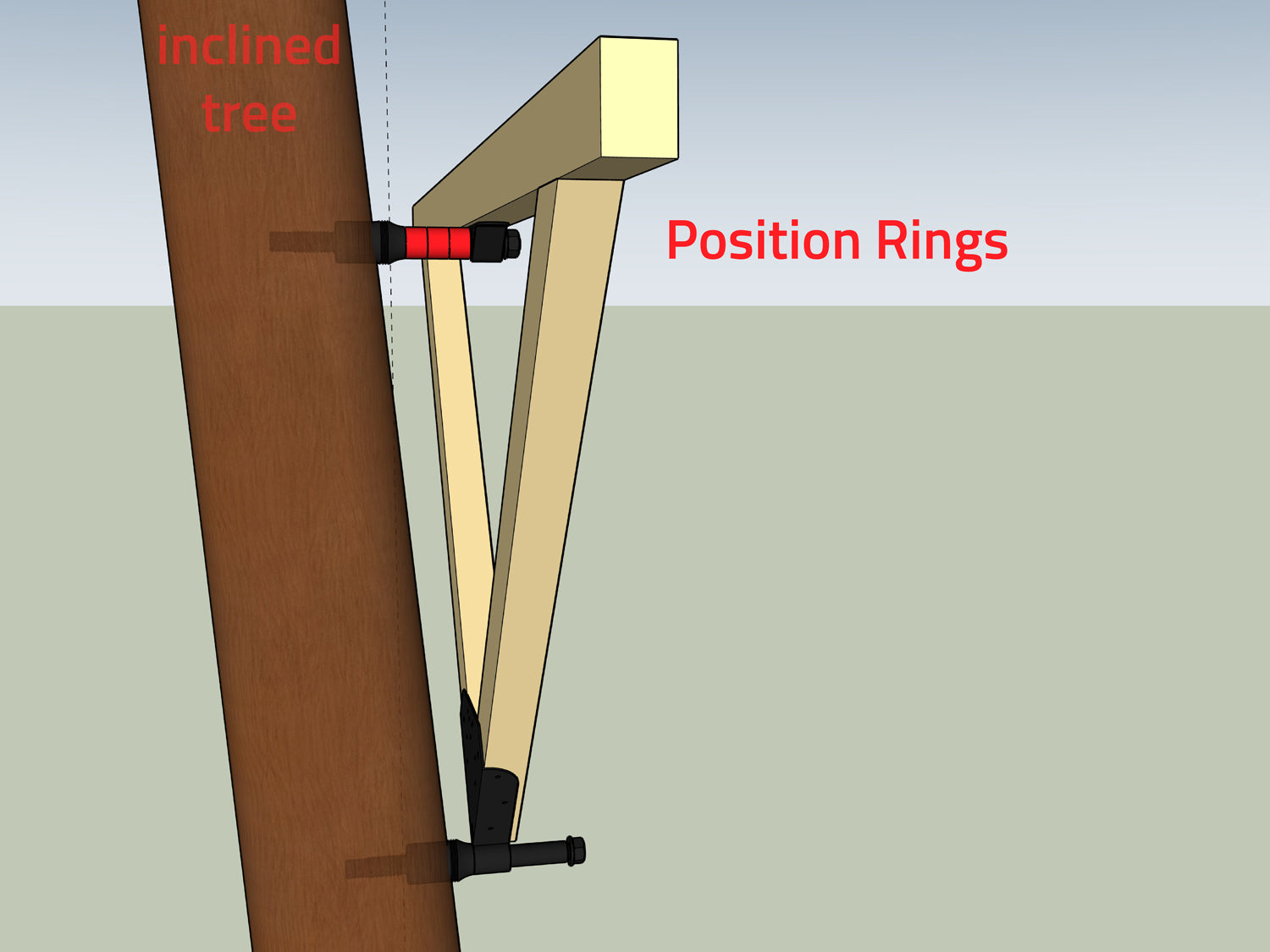

Dreieck oben fixieren
Bei einer Dreieck-Konstruktion wird der obere Holzbalken komplett fixiert. Die untere Dreieck-Halterung braucht nur auf der Baumseite Ringe, da es ohnehin in diese Richtung belastet wird.
