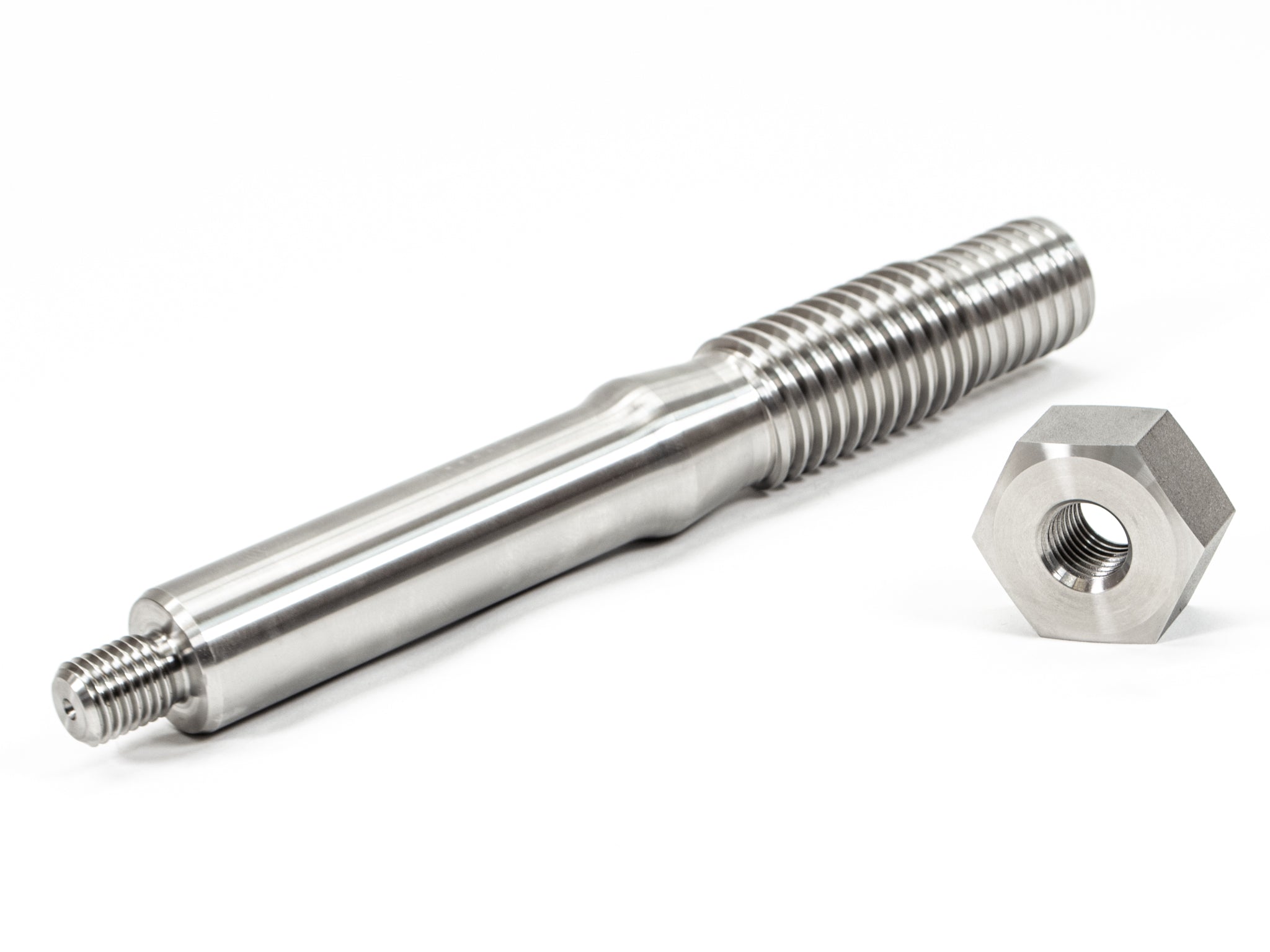

GTS Free – Perno árbol hasta 1.400 kg carga
¡Perno sólido para Casas del Árbol – Pequeñas aventuras!
✔ Perno segura para proyectos muy pequeños y ligeros
✔ Fácil montaje en árboles y vigas de madera
✔ No se necesitan accesorios: una buena oferta
✔ Acero inoxidable resistente: fabricado en Alemania
¡Incluye 4 tornillos para madera con rosca completa de ø8×120 mm!
Impuestos incluidos. Los gastos de envío se calculan al finalizar la compra
GTS Free 2.0 – Detalles del producto
Dimensiones y datos técnicos
Capacidad de carga – GTS Free 2.0
Valores orientativos para la capacidad de carga del GTS Free 2.0 con carga en el centro del vástago (brazo de palanca 7 cm):
- Vertical: 600 - 1400 kg
- Horizontal: 300 - 600 kg
- Extracción: 300 - 600 kg
Estos valores son orientativos: la capacidad de carga exacta depende en gran medida del tipo de árbol, el brazo de palanca y la dirección de la carga.
Nunca se debe aprovechar la capacidad de carga al máximo.
Encontrarás más información en la entrada del blog «Estudios y pruebas GTS».
Innovaciones de productos 2.0
- NUEVO – Tree Thread 2.0
El roscado doble ha sido desarrollado especialmente para árboles vivos. La geometría optimizada maximiza la transmisión de la carga y facilita el montaje.
- NUEVO – Quick Start Pin
La espiga alisada permite una inserción directa en el orificio, lo que garantiza un montaje rápido y sin esfuerzo en el árbol.
- Seal +
El cilindro ensanchado sella el orificio y garantiza un ajuste firme.
- Eje ø 34,5
Con un diámetro de 34,5 mm, el vástago encaja con precisión en el orificio de 36 mm de la broca helicoidal, por lo que la viga de madera se puede deslizar directamente sobre el tornillo sin necesidad de accesorios adicionales.
- Acero inoxidable
¡No se oxida, ni siquiera en maderas ácidas!
Instrucciones de montaje y vídeo
Aquí encontrarás instrucciones detalladas...
Vídeo de montaje:
Ten en cuenta que las medidas indicadas en el vídeo pueden variar. ¡Siempre son válidas las medidas indicadas en la página del producto!
Envío & Entrega
- Listo para enviar en 3-5 días laborables
- Plazo de entrega según zona: 1-14 días laborables
- Gastos de envío según peso (ver cesta)
Más información aquí: Servicio de envío
La entrada al mundo de las cabañas en los árboles – Versión 2.0
Hemos desarrollado el GTS Free debido a la gran demanda de una fijación para casas del árbol económica. La idea detrás de esto: gracias a la fijación directa en la viga de madera, se puede prescindir de accesorios caros.
La capacidad de carga vertical es de 600 kg en madera blanda y hasta 1400 kg en madera dura (por ejemplo, haya).
Aviso importante: El GTS Free no es adecuado para vigas de columpio ni plataformas en voladizo, giratorias o móviles. En estos casos, recomendamos nuestros tornillos grandes GTS con los accesorios correspondientes.
Montaje sin accesorios
Lo inteligente del GTS Free es que solo se necesita un taladro de ø 36 mm para el montaje: con él se taladra un agujero en el árbol en el que se atornilla el GTS Free. Con el mismo taladro se taladra el agujero en la viga de madera, que se desliza sobre el vástago algo más fino de ø 34,5 mm.
Reforzar vigas
El punto débil del GTS Free es el orificio en la viga de madera, que puede fatigarse y romperse si se somete a una carga excesiva. Para ello se suministran tornillos de rosca completa que refuerzan las fibras de madera alrededor del orificio. Por supuesto, las placas de acero o los soportes de vigas soldados son aún más seguros.
Respeta los límites.
La capacidad de carga del GTS Free en el árbol es muy buena; el punto débil es, como ya se ha mencionado, el agujero perforado en la viga de madera. Si no se instalan placas de refuerzo o se sueldan soportes propios, es necesario que la plataforma y el peso sean muy reducidos, ¡lo ideal es que sean inferiores a 10 m²!
Aviso importante: ¡No utilices GTS Free de esta manera!
Nuestro GTS Free goza de gran popularidad, PERO en realidad está pensado como una solución económica para proyectos pequeños y ligeros. Aquí mostramos dos proyectos de clientes en los que habría sido mejor elegir un GTS más grande con accesorios.
Ejemplo 1: Cabaña en el árbol demasiado grande
Esta cabaña en el árbol de uno de nuestros clientes es demasiado grande y pesada para los tornillos GTS Free. Aunque los tornillos se sujetan bien en la madera dura del roble, la viga de madera podría resultar dañada por la carga permanente y puntual sobre el vástago delgado de los tornillos GTS Free.
Vigas mal fijadas
Las vigas se apoyan sin fijar sobre el vástago corto del GTS Free. De este modo, las vigas quedan innecesariamente cerca del árbol. En caso de tormenta, las vigas pueden rozar el árbol y dañar la corteza o, en el peor de los casos, deslizarse del tornillo.
Solución: GTS grande + accesorios
Para una cabaña en el árbol tan grande y pesada se necesitan Pernos para Casas del Árbol más grandes y accesorios de mayor resistencia para mantener las vigas separadas. Los árboles gruesos serían perfectos para el GTS Allstar, en el árbol trasero se podría montar un triángulo y colocar las vigas de soporte más hacia fuera.
Ejemplo 2: movimiento durante una tormenta
Aunque esta casa del árbol de un cliente es pequeña y ligera, no recomendamos el GTS Free para plataformas entre dos árboles. El árbol delgado de la derecha (X) se moverá mucho durante una tormenta. Este movimiento puede dañar el agujero perforado y la viga de madera con el tiempo.
Vigas demasiado cerca del árbol
La estructura portante del árbol izquierdo es estáticamente correcta, pero el crecimiento del árbol se ve innecesariamente obstaculizado por las vigas muy adyacentes (pinza de 4 lados). Sería mejor montar el triángulo debajo de las vigas longitudinales y colocarlas más hacia fuera. De este modo, la plataforma será más estable y el árbol tendrá más espacio para crecer.
Solución: GTS más grande + accesorios
Como tenemos dos árboles delgados, yo trabajaría aquí con dos triángulos algo más grandes, sobre los que se apoyan las vigas longitudinales más hacia fuera. Para que todo sea más estable y se mantenga seguro incluso con tormenta, recomendamos aquí el GTS Friend o el GTS Top con Soporte Triangulo.
Alternativas al GTS Free
Para plataformas de más de 10 m², siempre recomendamos nuestros Pernos para Casa del Árbol negros con accesorios, ya que son más seguros y ofrecen muchas más posibilidades a la hora de diseñar tu plataforma.
