Polohovací kroužky pro GTS
Umístění dřevěných trámů
✔ Zajistěte polohu nosníků na hřídeli GTS
✔ Vzdálenost od stromu – pro volný růst
✔ Vnější omezení – aby se zabránilo pákovým silám
✔ Vhodné pro: GTS Allstar, Top, Friend

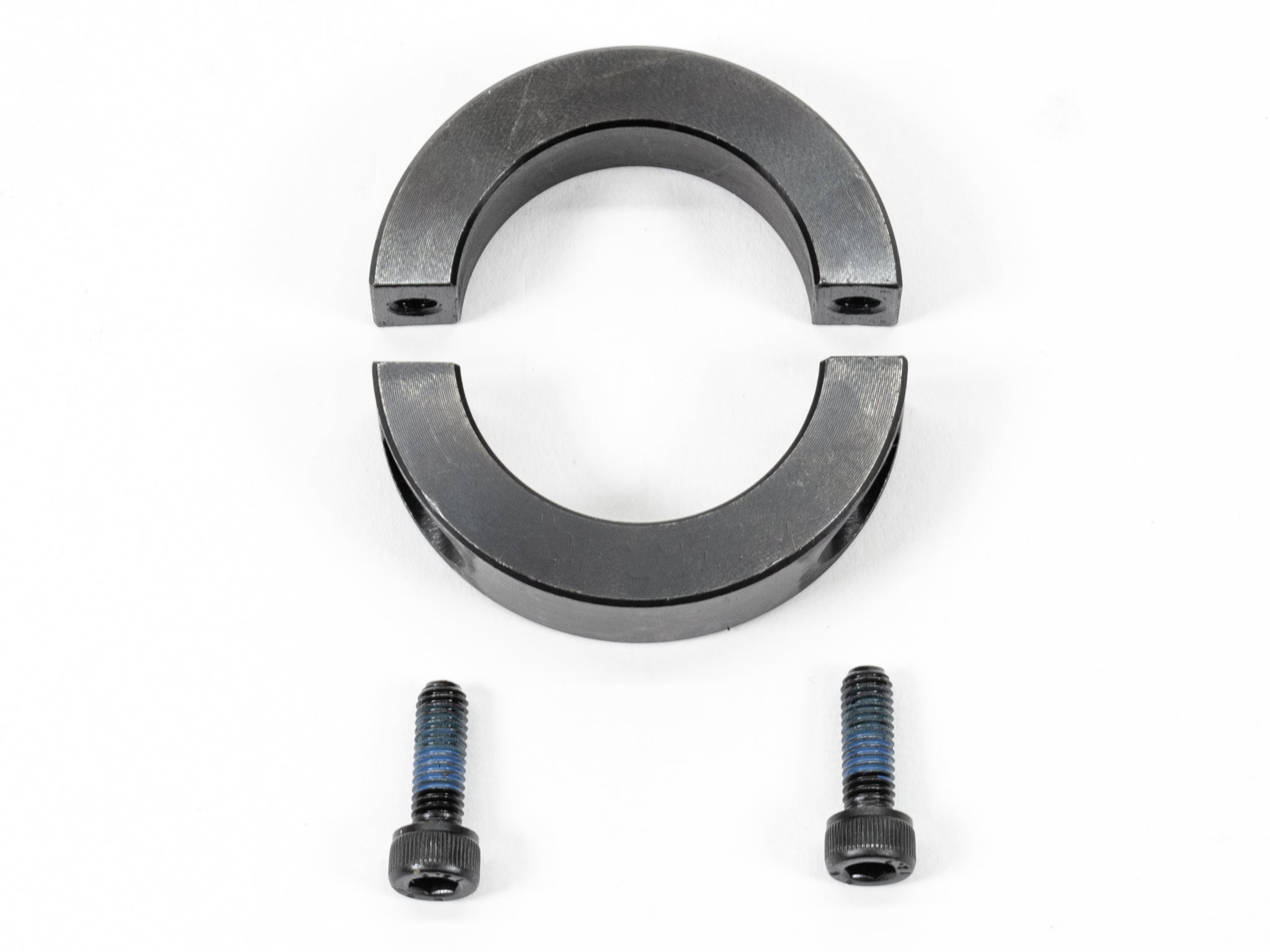

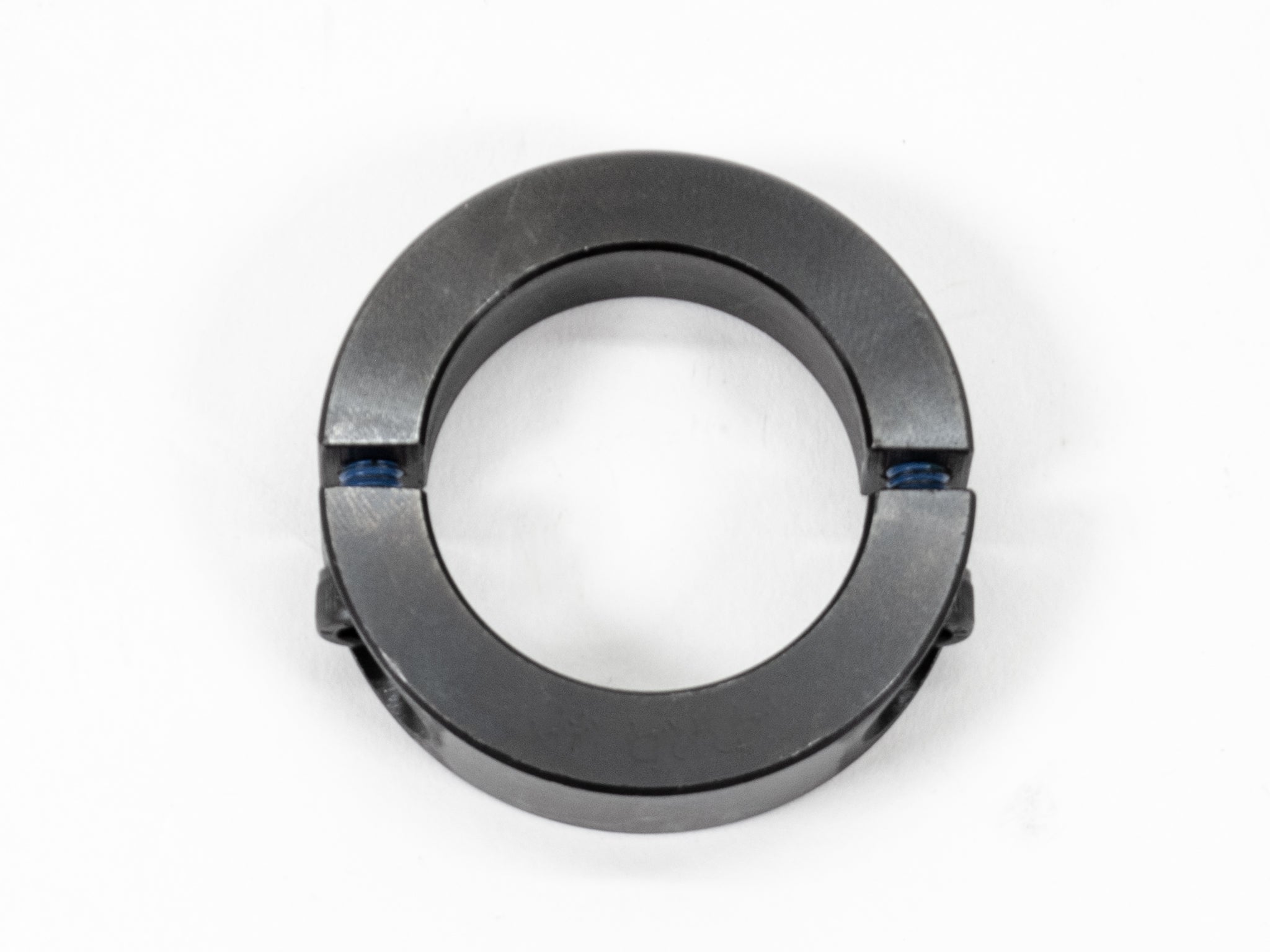

NOVÁ verze 2.0 s upínacím kroužkem : Flexibilnější instalace, možnost dodatečného nastavení!
Včetně DPH. Poštovné se vypočítá při dokončení objednávky
Polohovací kroužky pro GTS
Rozměry a technické údaje – FIX 40+10
Rozměry a technické údaje – OPEN 10 Novinka
- Ocel certifikovaná jakost DIN
- Černý povlak
- Hmotnost: 100 g
- Číslo výrobku: ZUB-Ring-2NEW
- Kód HS (celní sazebník): 73089098
Kolik kroužků se vejde na GTS?
„Staré“ FIX kroužky se po instalaci šroubu GTS nasunou na hřídel společně s konzolami.
„Nové“ upínací kroužky lze kdykoli namontovat a přesunout.
Délka hřídele GTS:
- GTS Allstar 2.0 (185 mm)
- GTS Friend 2.0 (120 mm)
- GTS Top 2.0 (105 mm)
Šířka závorek:
- GTS+ Záloha (30 mm)
- Spojka vzpěry GTS (40 mm)
- Konzoly nosníků (55 mm)
- Trojúhelníkové konzoly (70 mm)
- T-deska pro spojku vzpěry (81 mm)
Dodací lhůta
Umístění tyčí je důležité!
1. Růst stromů: Stromy rostou každý rok o 5–15 mm v průměru a šířce (letokruhy). Čím volněji může strom růst, tím lépe!
2. Rameno páky a zatížení: Čím dále je nosník, tím větší je rameno páky a tím nižší je únosnost GTS!
3. Stromy se během bouře kymácejí: Tento pohyb musí být možný, jinak by mohlo dojít k poškození konstrukce i stromu.
Proto je nutné najít kompromis mezi růstem stromů, jejich pohybem a kontrolovaným únosem zátěže !
Kolik prstenů potřebuji a kde?
Ne všechny systémy GTS musí být vybaveny kruhy! Nejlepší způsob, jak určit potřebný počet kruhů, je nakreslit pohled z ptačí perspektivy na vaši plošinu se stromy a systémy GTS .
Platforma jako pevná jednotka
Když jsou nosníky plošiny (bílé) a nosná konstrukce (hnědá) sešroubovány, plošina tvoří pevný celek – a tím jsou všechny podpěry pevně spojeny . Proto často stačí přesně umístit jednu z podpěr pomocí kroužků (červené); ostatní podpěry jsou pak automaticky omezeny v tomto rozsahu (zelené).
Opravte trojúhelník nahoře
U trojúhelníkové konstrukce je horní dřevěný trám zcela pevný . Spodní trojúhelníková konzola potřebuje kroužky pouze na straně stromu, protože je stejně zatížena v tomto směru.
