Krok 4: Výpočet velikosti a hmotnosti domku na stromě
Postavit bezpečný dům na stromě – není to tak těžké:
✔ Zdravé stromy s průměrem kmene 30 cm nebo více jsou vhodné pro domy na stromě
✔ Rozhodující: nosnost úchytů stromů
✔ Jednoduchá pravidla pro odhad hmotnosti domku na stromě
✔ Součástí jsou skutečné praktické příklady a profesionální tipy!
1. Může strom unést dům na stromě?
Zdravý, dobře zakořeněný strom o průměru 30 cm nebo více snadno unese váhu domku na stromě. Mezi faktory, které omezují maximální velikost a hmotnost domku na stromě, patří:
- upevňovací technologie a její maximální únosnost
- druh stromu , tj. pevnost dřeva v místech spojení (tvrdé nebo měkké dřevo)
- průměr kmene , který určuje, kolik upevnění je možné
„Živé dřevo“ má průměrnou pevnost v tlaku podél vláken přibližně 2,0 kN/cm² neboli 200 kg/cm² s odchylkami až do přibližně 0,50 %; vlastnosti čerstvého dřeva . Kulatý, rovný kmen stromu o průměru 30 cm teoreticky unese zatížení 707 cm² × 200 kg = 141 tun.
I v praktických statických výpočtech (např. podle Eurokódu C16 pro venkovní použití) unese dřevěná pilota o délce 3 m a průřezu 30 × 30 cm stále přibližně 7 tun – s vysokými součiniteli bezpečnosti.
Nosnost kmene je proto více než dostatečná , bez ohledu na druh stromu a možné odchylky.
Stromy mohou svými kmeny a kořeny unést obrovské zatížení – stromový domek o hmotnosti několika tun není žádný problém. Únosnost jednotlivých upevňovacích bodů je klíčová.
2. Kolik váží dům na stromě?
Abychom věděli, jaké zatížení bude každý upevňovací prvek vystaven, musíme nejprve vypočítat hmotnost domku na stromě.
Maximální celkové zatížení domku na stromě Maximální celkové zatížení simuluje velmi nepravděpodobný, absolutně extrémní případ! se skládá z:
- Vlastní hmotnost (plošina + domek na stromě)
- Dopravní zatížení (osoby a nábytek)
- Zatížení sněhem a větrem
Mrtvá váha
Součet všech trvale instalovaných prvků: domek na stromě + plošina + nosná konstrukce + okna + šrouby, ...
Maximální dopravní zatížení
Součet všech pohyblivých prvků: lidé + zvířata + nábytek
Zatížení sněhem
Povrchová zátěž sněhu v oblasti , kde se nachází dům na stromě.
Zatížení větrem
Pokud to máte na radaru, není to zahrnuto v tomto pravidle.
PŘIPOUTÍ KE STROMU
Upevňovací prvky musí bezpečně přenášet celkové zatížení do kmene stromu.
Praktický příklad domu na stromě – součet všech zátěží
Veškeré zatížení (vlastní hmotnost, užitné zatížení, zatížení sněhem a zatížení větrem) se sčítá do maximální celkové hmotnosti domku na stromě . Tato hmotnost musí být co nejrovnoměrněji rozložena mezi jednotlivé upevňovací body (např. šrouby GTS do stromu ).
Například pro zobrazený domek na stromě máme maximální hmotnost 8 000 kg, která je rozdělena mezi čtyři šrouby GTS. Zhruba řečeno, každý šroub GTS musí mít nosnost 8 000 kg / 4 = 2 000 kg na GTS – v extrémním případě!
Vlastní zatížení – celková hmotnost materiálů
Vlastní hmotnost je celková hmotnost materiálů použitých na plošinu a stromový domek: dřevo, okna, dveře, izolace, šrouby atd.
👉 Vlastní zatížení = (zatížení plošiny × plocha plošiny [m²] ) + (zatížení domku na stromě × plocha domku na stromě [m²] )
Zde je několik příkladů s pokyny pro plošinu + přízemní dům na stromě :
platforma
✔ Nosná konstrukce
✔ Nosníky plošiny
✔ Podlahové desky
✔ Zábradlí
cca 30 kg / m²
Jednoduchý dětský domeček
✔ Půdorys domu < 10 m²
✔ velmi lehká konstrukce
✔ neizolované
✔ pro hraní v létě
cca 80 kg / m²
Obyvatelný dům na stromě
✔ Půdorys domu 10 - 25 m²
✔ stabilní konstrukce
✔ vysoce kvalitní střešní krytina
✔ Dvojité zasklení
cca 130 kg / m²
Luxusní dům na stromě
✔ Půdorys domu 20 - 40 m²
✔ Pevná konstrukce
✔ Velká okna
✔ Vysoce kvalitní vnitřní vybavení
cca 150 kg / m²
Dopravní zatížení – dodatečná hmotnost v důsledku užívání
Dopravní zatížení (užitečná hmotnost) je maximální počet osob plus nábytek – a má zásadní vliv na celkové zatížení!
Představte si, že je narozeninová oslava , všichni hosté se tlačí na jednu stranu domku na stromě, aby se vyfotili: „A na počítání do 3 všichni skočte!“
Stává se to zřídka, ale očekáváme maximální zatížení. Takže je lepší počítat štědře!
Jednoduchý dětský domeček
✔ Především pro malé děti
✔ Malý a lehký nábytek
cca 50 kg / m²
Obyvatelný dům na stromě
✔ Možné mnoho dospělých
✔ Lehký nábytek
cca 100 kg / m²
Luxusní dům na stromě
✔ Možné mnoho dospělých
✔ Solidní vnitřní vybavení
cca 120 kg / m²
Zatížení sněhem – hmotnost mokrého sněhu
Kde se váš domek na stromě nachází – a jak těžké je tam sněhové zatížení? To zjistíte na stavebním úřadě nebo online pomocí svého PSČ. Pokud na vaší zahradě pravidelně napadne více než 10 cm mokrého sněhu , měli byste to určitě vzít v úvahu.
Zatížení větrem – Extrémní počasí a poryvy větru
Pokud se domek na stromě nachází v bouřlivé nebo exponované oblasti , je třeba to vzít v úvahu. Stěny domku na stromě jsou jako plachta ve větru :
✔ Věnujte pozornost převládajícímu směru větru a ujistěte se, že domek na stromě nabízí co nejmenší povrchovou plochu.
✔ Čím blíže je domek na stromě k zemi, tím menší je zatížení větrem.
✔ Domek na stromě nesmí vyčnívat příliš asymetricky. Nesmí se kymácet ve větru.
✔ Vyhněte se pákovým ramenům a nestavějte v křivých stromech.
3. Příklady - Výpočty s empirickým pravidlem
Celkové zatížení = vlastní zatížení + užitné zatížení + zatížení sněhem
✅ S využitím výše uvedených pokynů je tato celková částka 100% bezpečná pro všechny běžné projekty stavby domků na stromě pro kutily.
Základní pravidlo + další bezpečnostní faktory
Celkové zatížení = 1,35 x vlastní zatížení + 1,5 x užitečné zatížení + zatížení sněhem
Pro neobvyklé konstrukce s vysokým zatížením nebo speciálními požadavky použijte pravidlo s dodatečnými bezpečnostními faktory !
✅ Veřejné projekty , kde se očekává velké shromáždění lidí
✅ Velmi velké a těžké konstrukce (> 40 m²)
✅ Vysoce asymetrické konstrukce , které vytvářejí nerovnoměrné zatížení
✅ Extrémní povětrnostní podmínky (např. zemětřesení, hurikány, výška sněhu > 1 m)
Bezpečnost především – v případě pochybností se vždy poraďte se statikem a odborníkem na stromy!
Rozložení zatížení
Ne všechny upevňovací prvky jsou vždy vystaveny stejnému zatížení!
Pokud je zatížení nerovnoměrně rozloženo (např. pokud se plošina na jedné straně více vyklápí), měli byste celkové zatížení rozložit realisticky .
Příklad:
- 40 % zátěže na „lehčí, zelené straně“
- 60 % zátěže na „těžší, žluté straně“
Díky tomu je zajištěno, že každý přídavný prvek unese správné zatížení a váš domek na stromě zůstane stabilní.
Důležitá POZNÁMKA!
Tyto vzorce se mohou změnit bez předchozího upozornění a jsou určeny pouze pro hrubé plánování a počáteční posouzení. U velkých nebo veřejných projektů s riziky odpovědnosti důrazně doporučujeme konzultaci se statikem a odborníkem na stromy!
TheTreehouse.Shop a Vitus Wahlländer nepřebírají žádnou odpovědnost za přesnost informací.
Praktické příklady od našich zákazníků – Správné upevnění domku na stromě
Kliknutím na barevné tečky na obrázcích zobrazíte jednotlivé náklady.
Naším cílem je pochopit, jak vypočítané celkové zatížení ovlivňuje spojovací prvky pro domky na stromě . Tímto způsobem můžeme určit, kolik vrutů do stromu je potřeba a který model GTS je pro váš projekt ten pravý!
Příklad 1: Nástupiště bez domu
Nakládací plošina 12 m²
12 m² x 30 kg/m² = 360 kg
Maximální dopravní zatížení
Dospělí (bez nábytku): 80 kg/m²
12 m² x 80 kg/m² = 960 kg
Zatížení sněhem
Maximálně 20 cm mokrého sněhu: 2 x 40 kg/m²
12 m² x 80 kg/m² = 960 kg
Zatížení na upevnění (4 šrouby GTS)
✅ 2280 kg x 4 = 570 kg / GTS

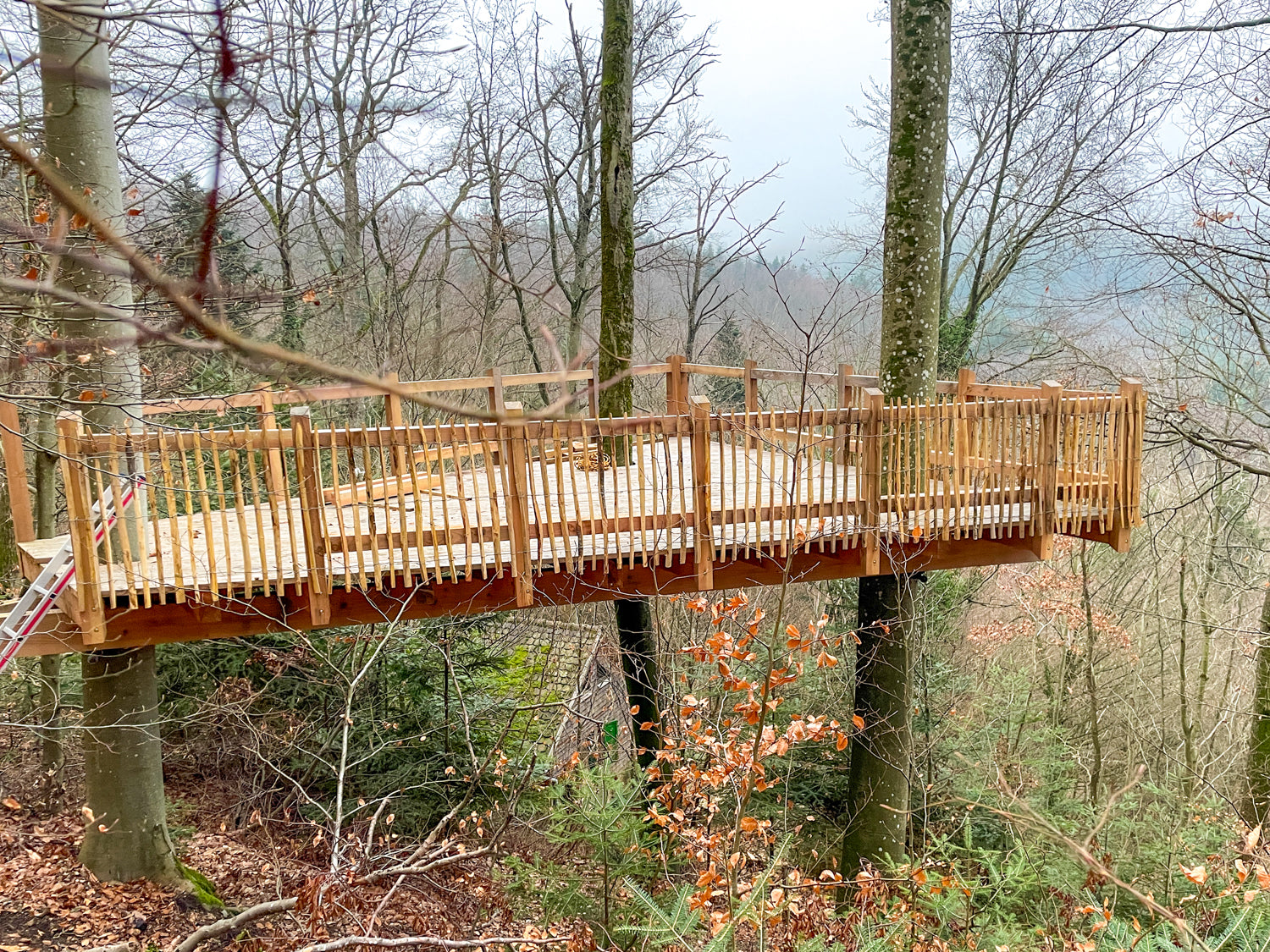

Příklad 1: Malá plošina o rozloze 12 m² bez domku na stromě z masivního dubu
Přestože by 4 vozy GTS Friends stačily pro náklad 570 kg na GTS , GTS Allstar je v tomto případě jednoznačně lepší volbou.
Proto doporučujeme sadu XL:
✔ Pro kmeny stromů > 35 cm vždy doporučujeme GTS Allstar .
✔ Delší tyč umožňuje instalaci dřevěných trámů s větším prostorem mezi nimi – strom může dále nerušeně růst.
✔ 100% bezpečnost a designová svoboda pro váš projekt domu na stromě.

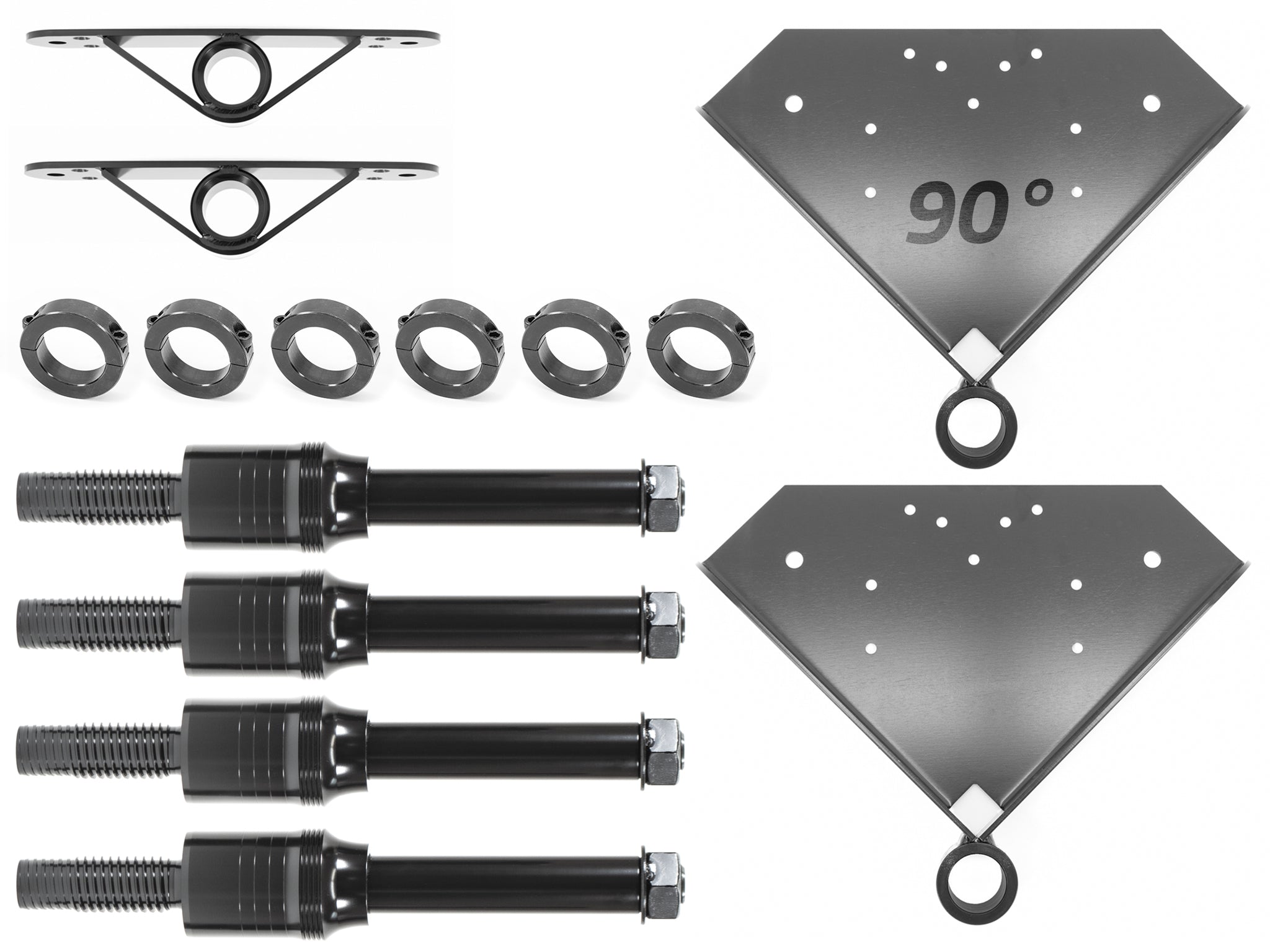

Sada XL stromového domku pro 1-2 stromy, trojúhelník D90
Včetně DPH. Poštovné se vypočítá při dokončení objednávky
Příklad 2: Obyvatelný dům
Nakládací plošina 20 m²
20 m² x 30 kg/m² = 600 kg
Domek na stromě s vlastním zatížením 12 m²
Obyvatelný domek na stromě: 12 x 130 kg/m²
12 m² x 130 kg/m² = 1560 kg
Maximální dopravní zatížení
Mnoho dospělých: 100 kg/m²
20 m² x 100 kg/m² = 2000 kg
Zatížení na upevnění (4 šrouby GTS)
✅ 4160 kg / 4 = 1040 kg / GTS

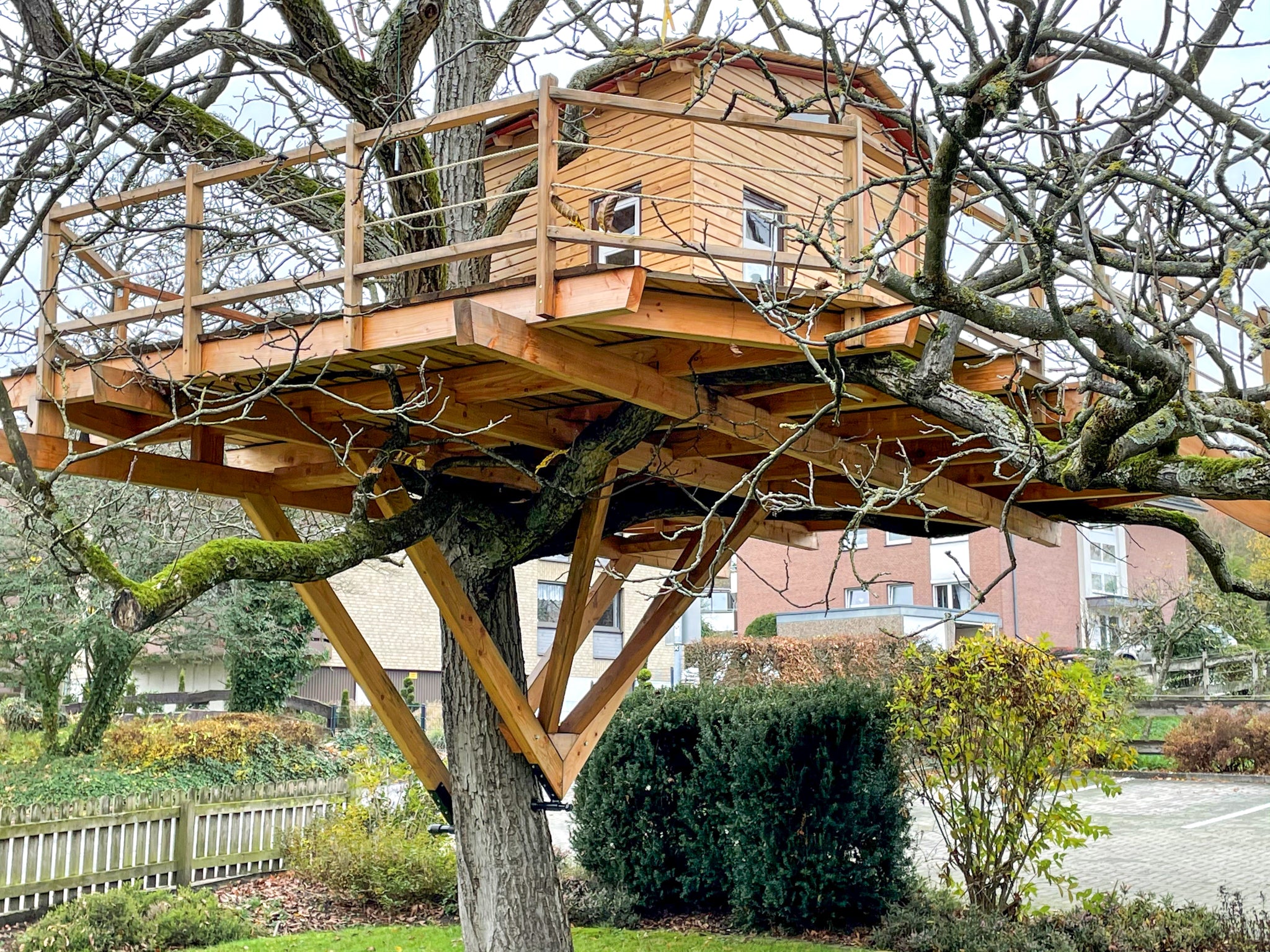

Příklad 2: Normální domek na stromě na plošině o rozloze 20 m² z dubového dřeva
Zde není dům na stromě vystředěný , ale konzolově vyčnívá do strany. To znamená, že zatížení je aplikováno nerovnoměrně a silněji na stranu šroubů stromu.
Proto používáme 4 x stromové šrouby GTS Allstar:
✔ Pro zatížení nad 500 kg / GTS je GTS Allstar jedinou možností – žádný GTS Friend!
✔ Pouze GTS Allstar dokáže bezpečně unést boční zatížení díky svému silnému válci.
✔ Používá se zde trojúhelníkový držák s proměnným úhlem – umožňuje elegantně se vyhnout silným větvím.

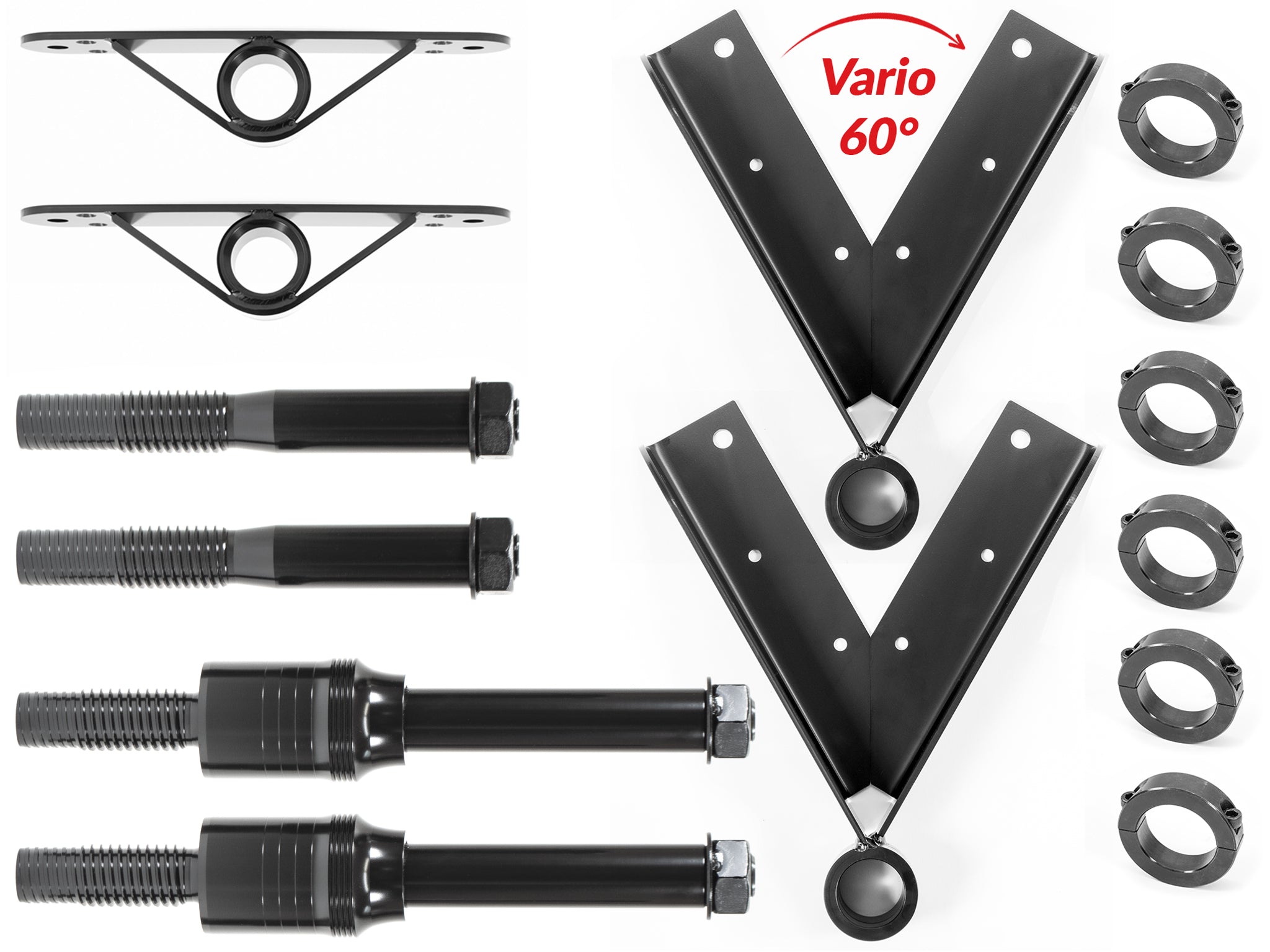

Stavebnice L Treehouse pro 1-2 stromy, trojúhelník V60
Včetně DPH. Poštovné se vypočítá při dokončení objednávky
Příklad 3: Těžký luxusní dům na stromě
Nakládací plošina 40 m²
40 m² x 30 kg/m² = 1200 kg
Domek na stromě o vlastní hmotnosti 40 m²
Luxusní domek na stromě: 40 x 150 kg/m²
40 m² x 150 kg/m² = 6000 kg
Maximální dopravní zatížení
Mnoho dospělých: 120 kg/m²
40 m² x 120 kg/m² = 4800 kg
Zatížení na upevnění (6 šroubů GTS)
✅ 12 000 kg / 6 = 2 000 kg / GTS
Příklad 3: Těžký luxusní dům na stromě s plošinou o rozloze 40 m² z křivého dubu
Tento dům na stromě představuje maximální zatížení, jaké tento dub unese. Pevná konstrukce , luxusní interiér (sprcha, toaleta, pohovka atd.) a velké davy lidí v hotelu v domku na stromě mají za následek celkové zatížení 12 000 kg .
Maximální hmotnost domku na stromě - stále bezpečně upevněného:
✔ Pro bezpečné unesení těchto extrémních zátěží je zapotřebí 6 šroubů GTS Allstar – každý 2 000 kg/šroub.
✔ V tvrdém dubovém dřevě GTS Allstar tuto zátěž spolehlivě unese.
✔ Jistota je vyšší než lítost: I přes stabilní upevnění by měla být provozní zátěž a počet osob v domku na stromě omezen na 10 osob , aby se zabránilo přetížení.
GTS Allstar – stromový vrut s nosností až 3 800 kg
4. Praktické tipy a řešení pro maximální zatížení
Příklad 3 -Luxusní dům na stromě v hostelu Bockhop je ukázkovým příkladem maximálních rozměrů domu na stromě:
- I vizuálně se domek na stromě jeví jako příliš velký pro strom.
- Vypočítané zatížení na GTS Allstar je poměrně vysoké, 2 tuny.
- Jedná se o veřejně přístupnou budovu , která se pronajímá jako hotel na stromě, což znamená, že se zde kvůli odpovědnosti za újmu na zdraví nemůže nic pokazit.
4. Praktické tipy a řešení pro maximální zatížení
Příklad 3 -Luxusní dům na stromě v hostelu Bockhop je ukázkovým příkladem maximálních rozměrů domu na stromě:
- I vizuálně se domek na stromě jeví jako příliš velký pro strom.
- Vypočítané zatížení na GTS Allstar je poměrně vysoké, 2 tuny.
- Jedná se o veřejně přístupnou budovu , která se pronajímá jako hotel na stromě, což znamená, že se zde kvůli odpovědnosti za újmu na zdraví nemůže nic pokazit.
Doporučujeme podrobnější kontrolu našich šroubů GTS v horním rozsahu zatížení. Extrémní hodnoty zatížení z vzorce jsou primárně odvozeny z maximálního zatížení dopravou nebo sněhem – to je v praxi snadno zvládnutelné!
4 praktická řešení pro maximální zatížení
Výpočty jasně ukazují, že vlastní hmotnost plošiny a domku na stromě hraje ve srovnání se zatížením dopravou a sněhem jen malou roli – je dobře, že tato dvě extrémní zatížení dokážeme snadno zvládnout:
Omezte maximální počet osob
Intenzitu provozu u stromových domků lze snadno regulovat – stačí u vchodu pověsit ceduli: „Maximálně 10 osob najednou!“
Buďte opatrní v extrémním počasí
Riziku zranění osob během nepříznivého počasí a bouří se lze také snadno vyhnout – například umístěním cedulí s nápisem: „Vstup za bouřek a sněžení zakázán!“
Velké množství sněhu
Zatížení sněhem lze výrazně snížit: Pokud je hodně sněhu, jednoduše odhrňte domek na stromě – a nic vám nebrání v romantických zimních večerech.
Posílení nosné konstrukce
Pro maximální bezpečnost lze jednotlivé šrouby GTS zesílit . Nebo lze zatížení u vysoce namáhaných částí snížit pomocí přídavných vzpěr či betonových podpěr .
