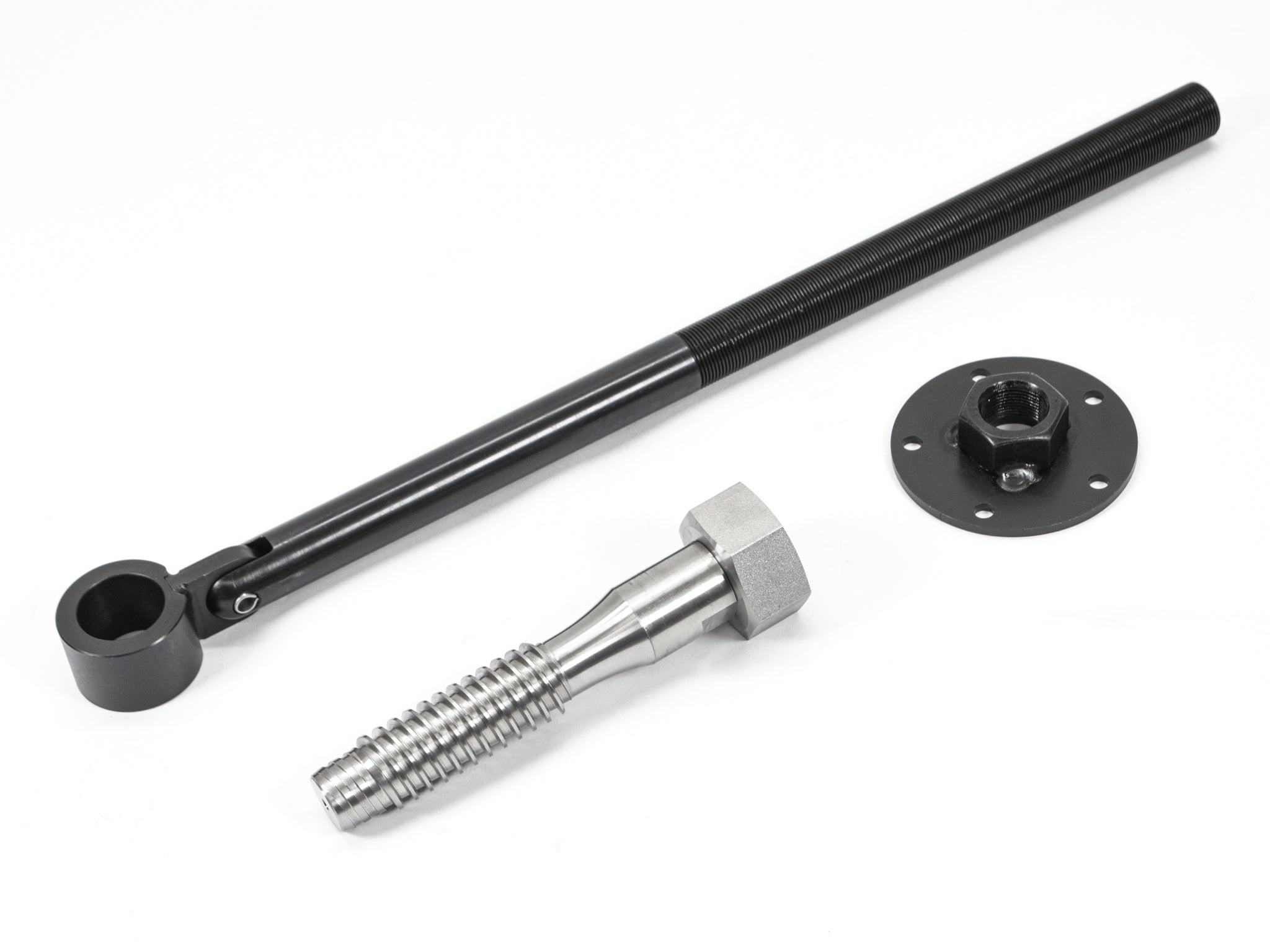

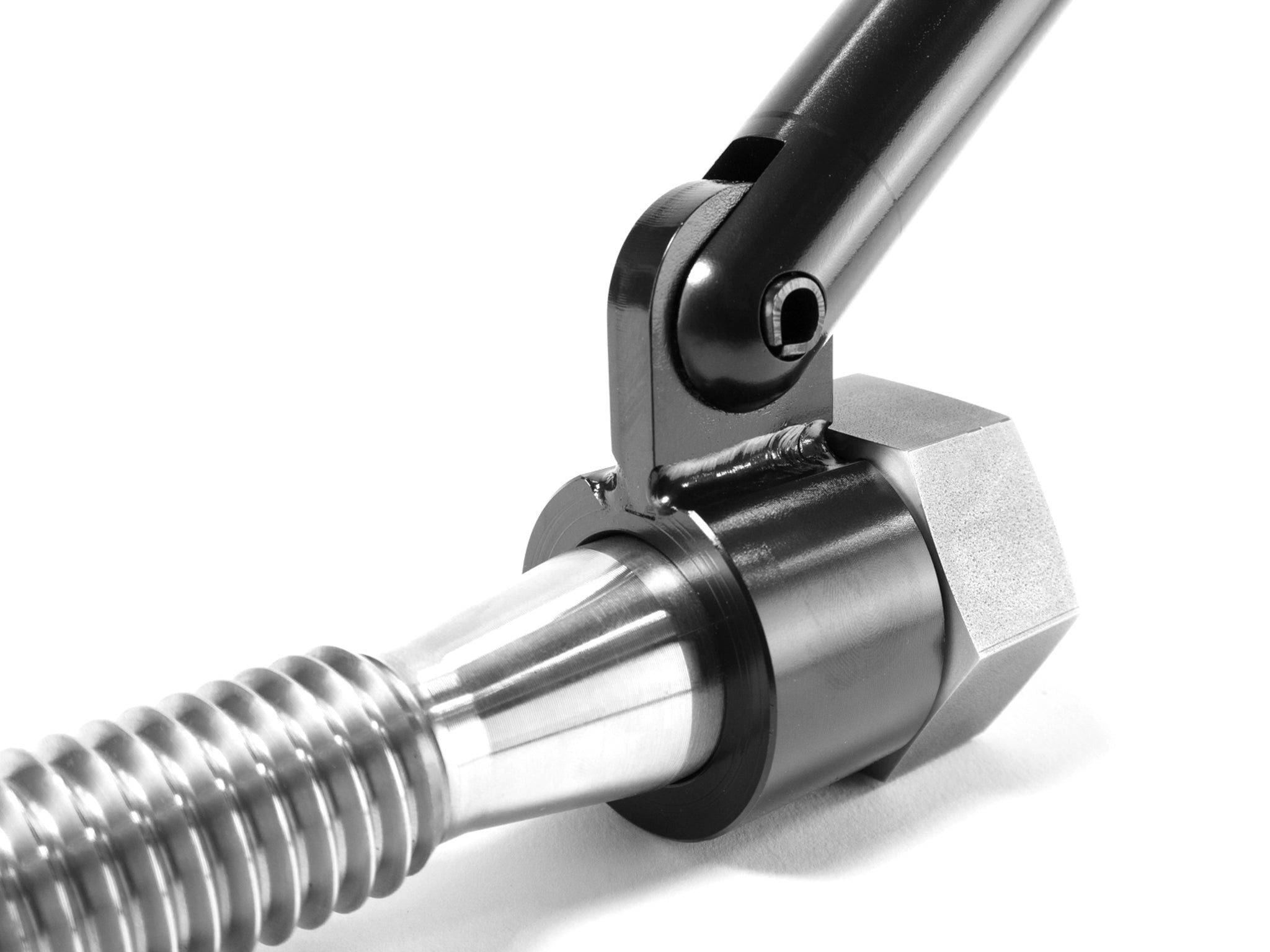

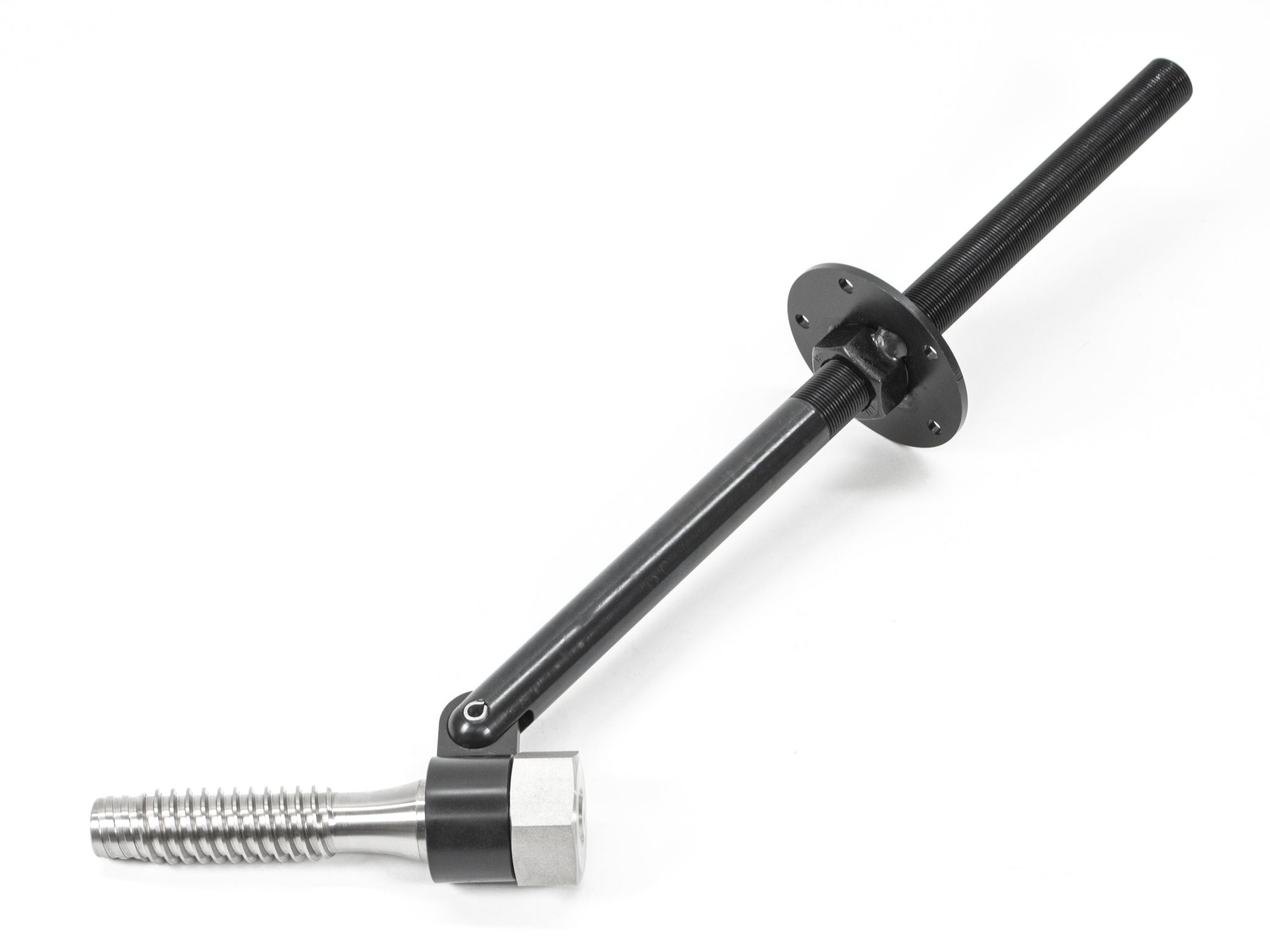

Connector Saetta – Safety
Attacco regolabile in altezza per montanti in legno direttamente sull'Albero

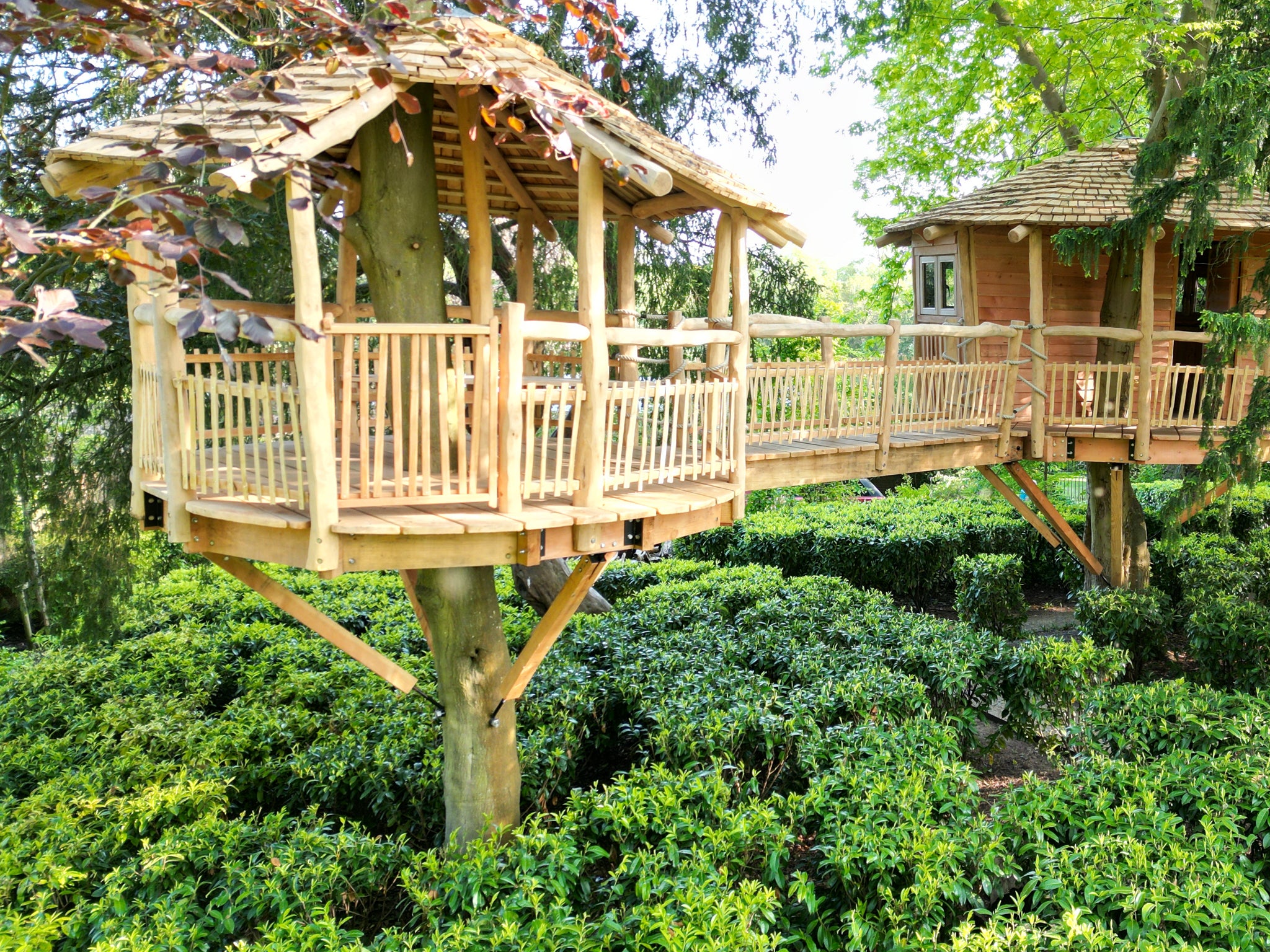

✔ Per rinforzare e irrigidire la piattaforma dal basso
✔ Elevata capacità di carico fino a 800 kg in legno duro
✔ Fissaggio delicato per alberi a partire da 20 cm
✔ Indipendente dalla forma di crescita dell'albero

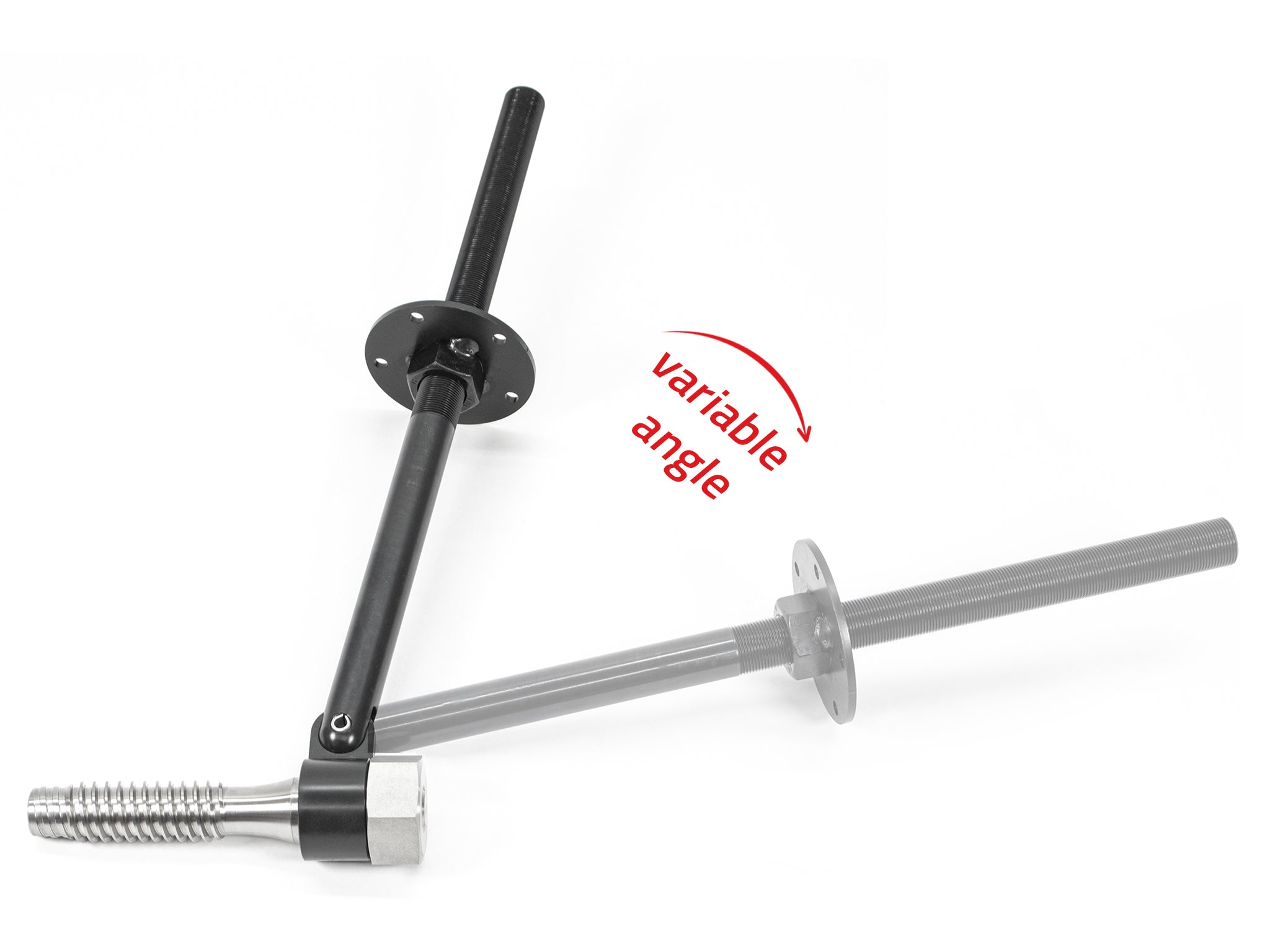

✔ Regolazione precisa della posizione della saetta con piastra girevole
✔ Disponibile anche con tubo in acciaio al posto della saetta in legno
Facile da montare: GTS Safety e le travi di legno sono già preforate con Ø 24 mm.
Prezzi netti. Il cliente potrebbe essere soggetto a dazi doganali e tasse di importazione aggiuntivi. Spedizione calcolata al checkout
Connector Saetta – Safety

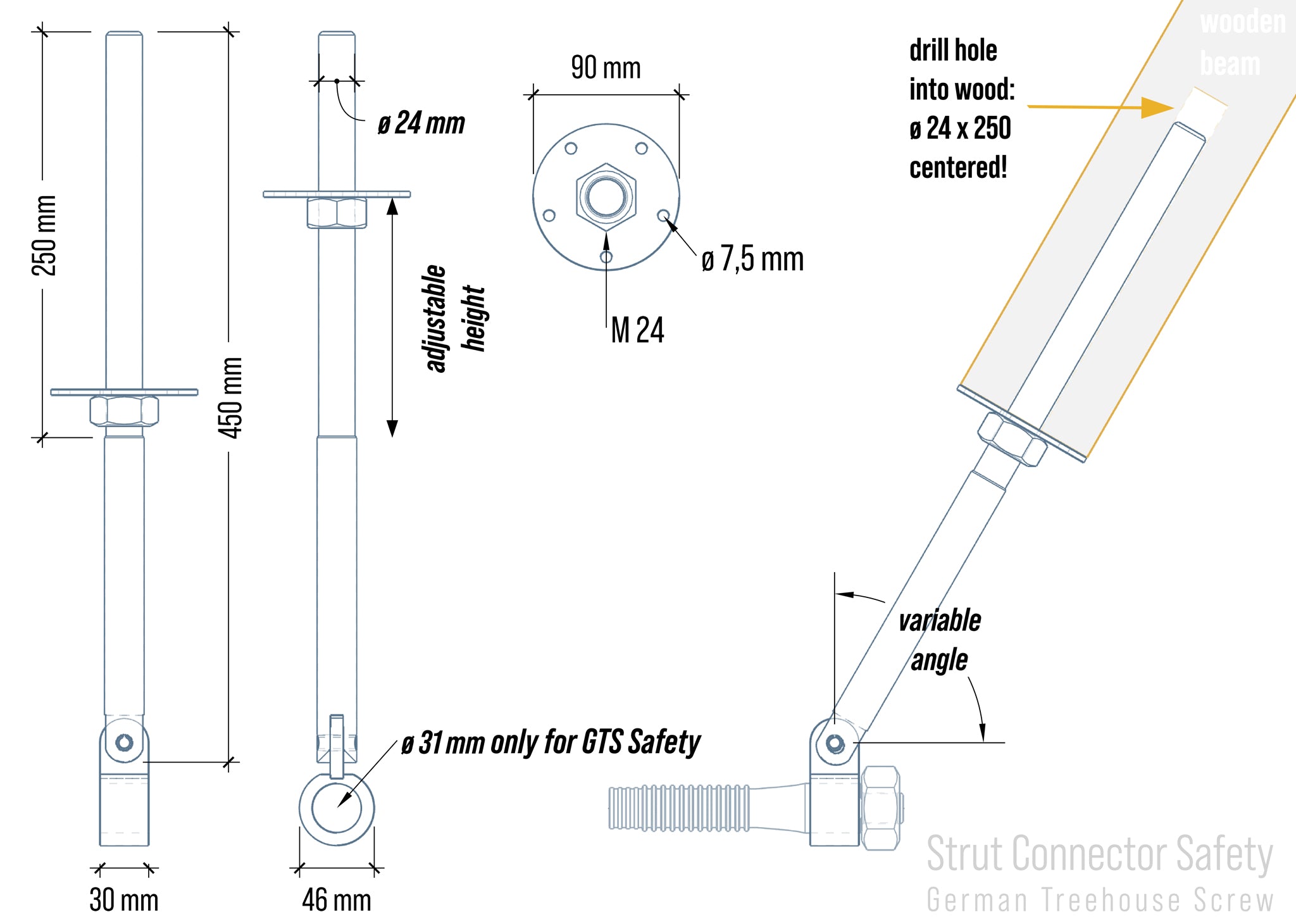

Dimensioni e dati tecnici
Dimensioni per saetta
Trave di legno:
- Travi di legno lunghezza < 2 m: 9 × 9 cm
- Travi di legno lunghezza < 3 m: 12 × 12 cm
- Lunghezza massima dei montanti 3 m
Tubo d'acciaio:
- Togliere la rondella dal dado (mola)
- Diametro interno del tubo: 25 - 28 mm
- Spessore della parete a seconda della lunghezza e del carico 4 - 10 mm
- Lunghezza massima dei montanti 3 m
Montaggio: istruzioni rapide
- La saetta deve essere fissata saldamente alla piattaforma con diverse viti lunghe per legno e, in caso di carico elevato, anche con una lamiera d'acciaio.
- La lunghezza della saetta rispetto all'albero può essere misurata approssimativamente, meglio lasciarla un po' più lunga e tagliarla in seguito.
- Una volta trovato un punto adatto sull'albero, preforare GTS Safety con ø 24 mm e avvitare la vite nell'albero.
- Poi preforare il Connector Saetta, montarlo e regolarlo con il piatto girevole alla lunghezza desiderata e avvitare.
Qui trovi istruzioni dettagliate ...
Spedizione & Consegna
Montaggio e istruzioni di montaggio

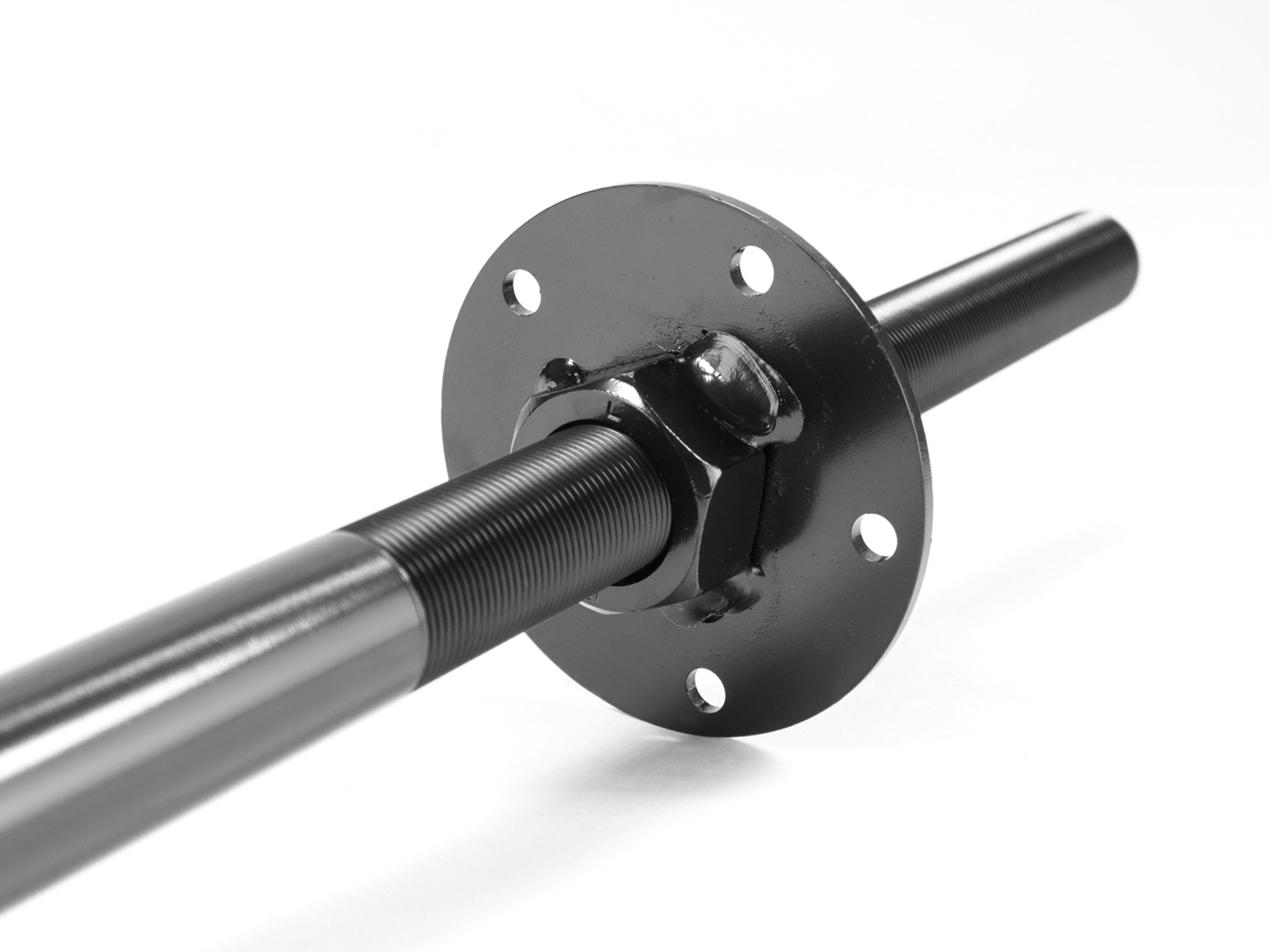

Regolabile in altezza
Grazie al disco regolabile in altezza, la lunghezza della saetta può essere regolata in un secondo momento, consentendo di sollevare e abbassare facilmente la piattaforma e di posizionarla perfettamente in acqua. Per la regolazione è necessaria una chiave a forchetta da 36 mm (M24) o una pinza per tubi, eventualmente con prolunga.

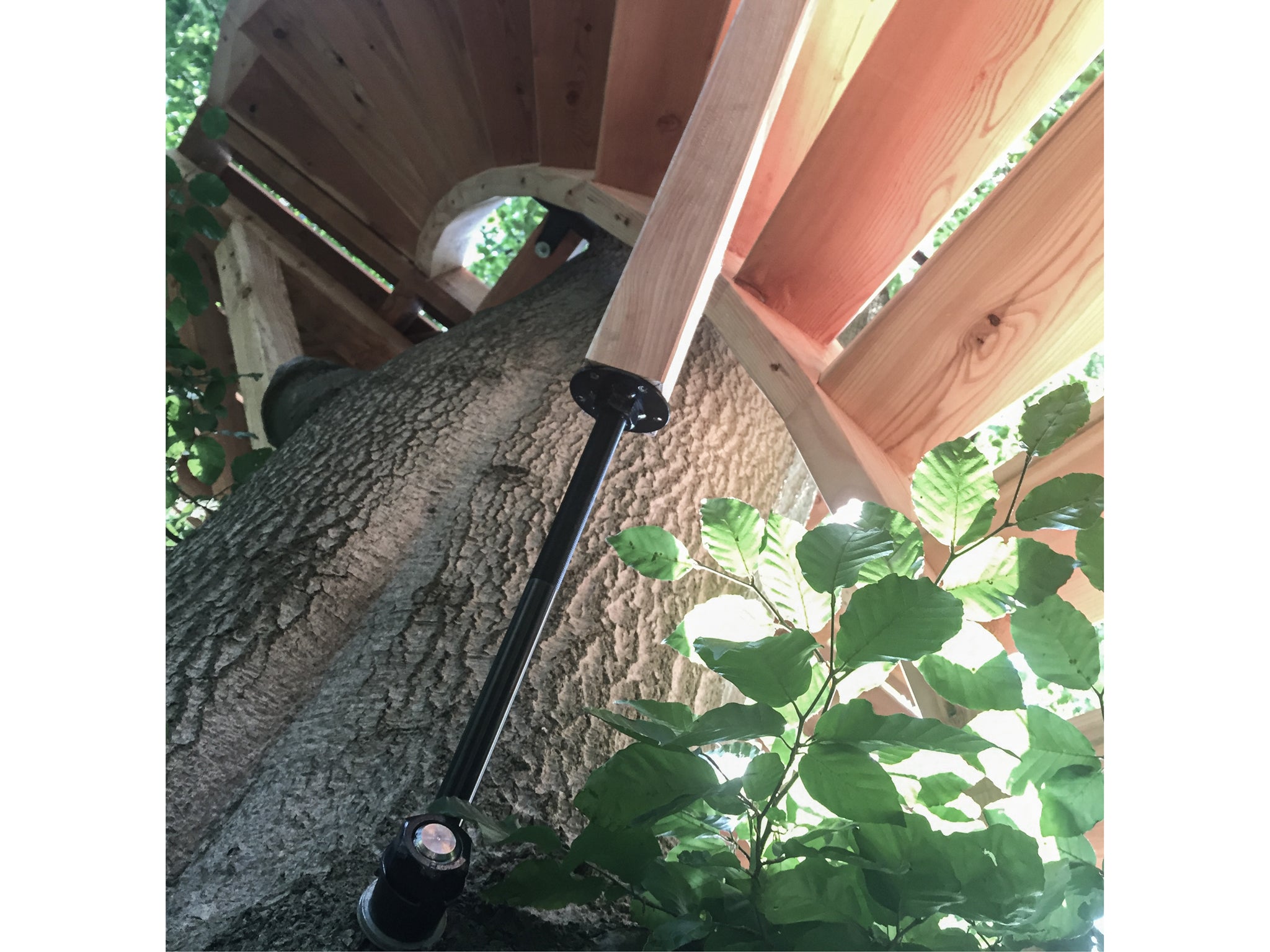

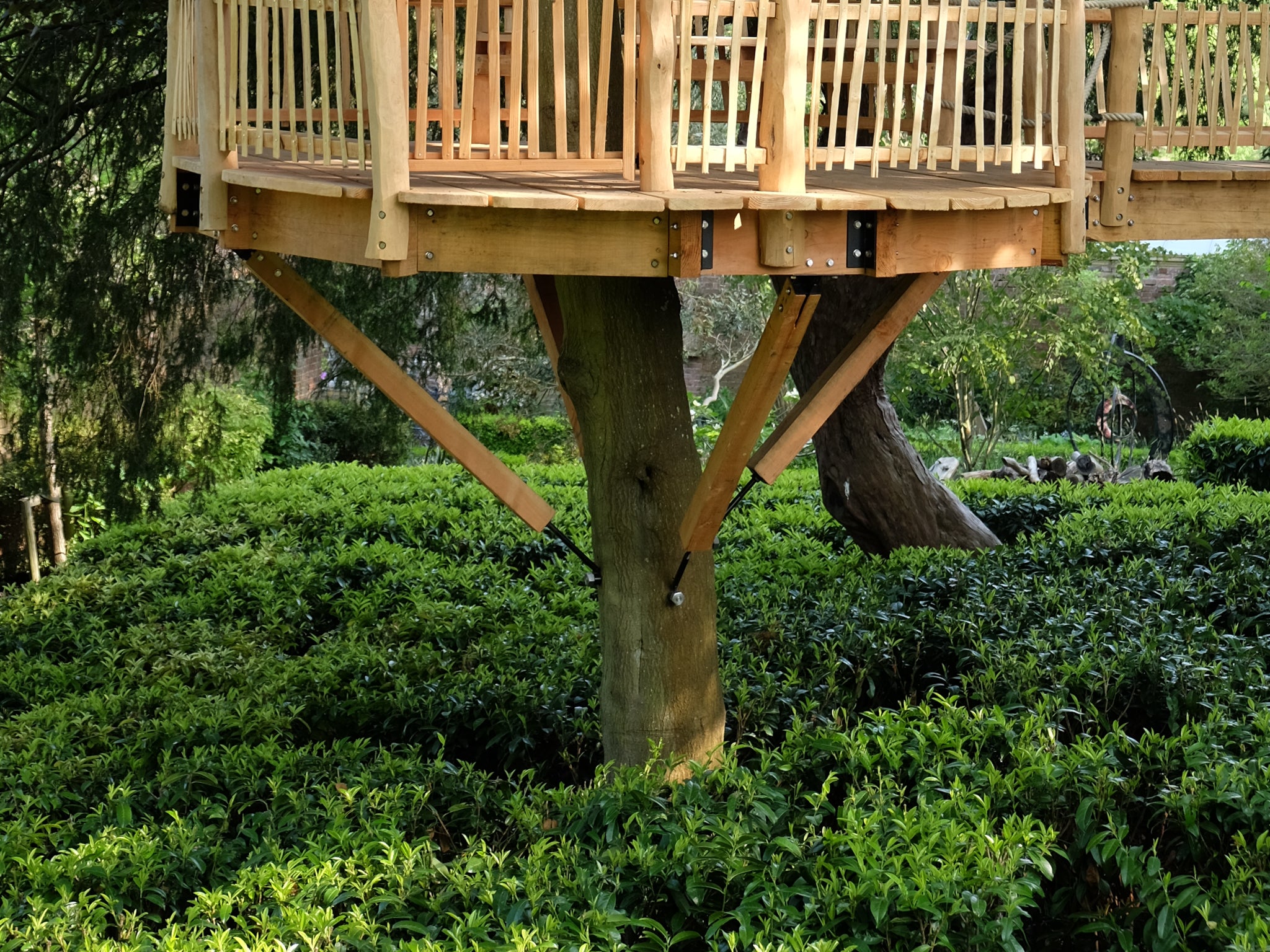

Montaggio super flessibile
Ecco un bell'esempio di quanto sia facile montare le saette. La traversa viene tagliata ad angolo retto nella parte inferiore e può essere montata in qualsiasi punto dell'albero, senza complicati tagli angolari né lavori di precisione. L'albero può crescere indisturbato integrando la sottile saetta in acciaio.

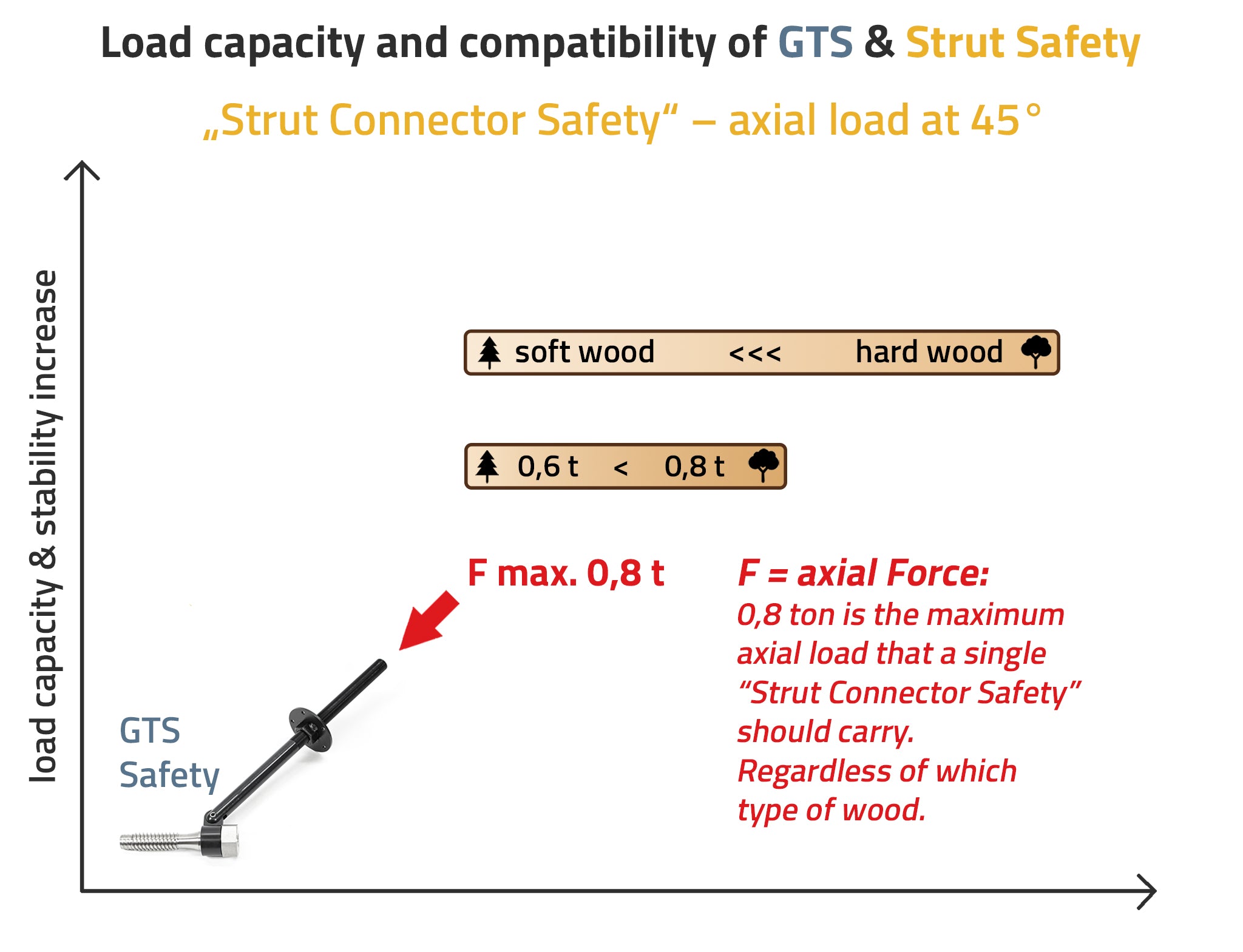

Capacità di carico a seconda dell'albero
La capacità di carico per ogni saetta con il GTS Safety non dovrebbe superare gli 800 kg. È quindi particolarmente adatto per progetti più piccoli o per stabilizzare aree instabili della piattaforma. Se vuoi usare saette più resistenti, ti consigliamo il Connector Saetta GTS o il T-Plate.
