CABLE SUSPENSION

Verstärkung von oben

Mit dem Seil-BackUp wird deine GTS von oben mit einem Stahlseil gesichert – so kannst du die Tragfähigkeit fast verdoppeln!

Ursprünglicher Preis war: 173,00 €Aktueller Preis ist: 149,00 €.

inkl. MwSt. zzgl. Versandkosten

Vorrätig

Vorrätig

✓ Made in Germany ✓ 5 Jahre Garantie ✓ 30 Tage Rückgabe

Große Träume oder weiche Bäume

Wann muss die GTS-Baumschraube verstärkt werden? Wenn die Schraube an ihre Belastungsgrenze stößt. Das kann entweder sein, weil du ein sehr großes und schweres Baumhaus baust. Es kann aber auch sein, dass du die GTS verstärken möchtest, weil dein Baum sehr weich ist (Pappel, Weide, Fichte, Mammutbaum, …). Oder du entscheidest dich nach einigen Jahren, dein Baumhaus zu vergrößern. Wie auch immer – ähnlich wie bei der Strut GTS + von unten, kannst du mit der Cable Suspension die Tragkraft deiner GTS Bolzen fast verdoppeln! Bei Bedarf kannst du natürlich auch beide Methoden kombinieren.

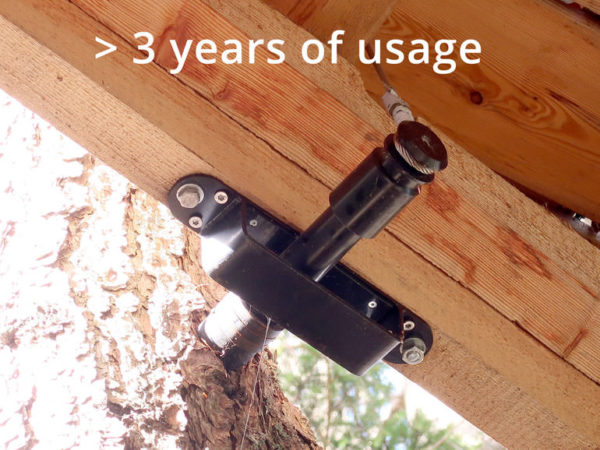

Baumschraube von oben gesichert und verstärkt mit Seilabhängung

Mehr Tragkraft

Mehr Sicherheit
Mit der Cable Suspension kann die Tragfähigkeit unserer großen Baumschrauben (Allstar, Top, Friend) nahezu verdoppelt werden. Für welches System du dich entscheidest, die Seilsicherung von oben oder die Strut GTS + von unten, spielt aus statischer Sicht keine Rolle.

Einfache Montage

Auch nach-träglich
Ein Vorteil der Cable Suspension gegenüber der Verstärkung mit Strut GTS + von unten ist die einfache Montage und Justierung von der Plattform aus. Das Seil wird ca. 130 cm leicht seitlich versetzt über der GTS verankert. Natürlich kann es auch gekürzt oder verlängert werden, so dass du viel Spielraum bei der Wahl des Befestigungspunktes hast. Hier geht’s zur Montageanleitung.

2 Rillen für ein Halleluja

Die Verlängerung
Die Cable Extension wird anstelle der Mutter M30 auf die GTS geschraubt. Das robuste Seil ø 8 mm kann so weiter außen befestigt werden, so dass sich der Holzbalken frei bewegen kann, ohne dass Seil und Balken aneinander reiben. Eine zweite Rille ermöglicht einen zusätzlichen Seilanschlag und erleichtert das Auswechseln.

Was wird geliefert?

 1 × Cable Suspension Set:

    • GTS Safety (incl. Mutter M30)

    • Stahlseil ø 8 mm + Spannschloss M14 (lges = 130 cm)

    • Cable Extension (Erweiterung anstelle von Mutter M30)

    • Stahlseil und Spannschloss sind einsatzbereit vormontiert!

Produkt Details
  • Die Seilverlängerungshülse wird anstelle der Mutter M30 montiert.
  • Durch die weit nach außen versetzte Seilaufhängung läuft das Seil ungehindert am Träger vorbei – der Holzbalken behält seine volle Bewegungsfreiheit!
  • Die Rille hält das Seil in Position.
  • Die zweite Rille ermöglicht ein einfaches Auswechseln oder Verlängern der Seile. So können auch zwei Seile gleichzeitig montiert werden!
  • Das Set ist jederzeit nachrüstbar!



Kompatibel mit / zur Verstärkung von:

Technische Daten
  • Spannschloss M14; DIN1480 (Ö/Ö)
  • Stahlseil ø 8 mm (EN12385-4 ; 6×19+FC)
  • Ltotal = 130 cm (von Seilende zu Seilende)
  • Innengewinde M30 (wie bei Mutter M30)
  • Gesamtgewicht von Set: 4330 g
  • Artikel-Nr.: TTS2006
  • HS-Code (Zolltarif): 73089098
Montage
  1. Mutter M30 von GTS abdrehen und „Cable Extension“ anbringen
  2. Spannschloss fast ganz öffnen (Seil möglichst lang)
  3. Gewünschten Punkt für Seilhalterung suchen, wo GTS Safety eingeschraubt werden soll. Am besten leicht seitlich versetzt, da so mehr Holzfasern aktiviert werden (evtl. auf die Seite wo GTS mehr Unterstützung benötigt).
  4. Mit Schlangenbohrer 24 mm ein 145 mm tiefes Loch vorbohren – !Lotrecht zum Seilverlauf!
  5. GTS Safety mit 1′ Ratsche eindrehen.
  6. Spannschloss kräftig spannen – fertig!

Montageanleitung

PDF Download

Montage Video

YouTube Tutorial

N

Versand Service

Lieferzeiten, Preise, Retoure
s

Hardware Info

Bitte lesen!

Frequently Asked Questions

Wann verwende ich Cable Suspension und wann Strut GTS +?

Beide Systeme basieren auf der GTS Safety als Ankerschraube und verstärken die GTS in gleichem Maße. Die Seilaufhängung kann einfach von der Plattform aus montiert und von oben nachgespannt werden. Unterhalb des Baumhauses sind keine zusätzlichen Stahlteile zu sehen, jedoch kann die Seilführung oberhalb der Plattform störend sein, z. B. wenn sich dort ein Gehweg oder eine Wand befindet.

In manchen Fällen gibt der Baum ohnehin die Art der Sicherung vor, z. B. kann oben kein Seil angebracht werden, weil ein großer Ast im Weg ist.

Dreieckkonstruktion – Welche GTS verstärke ich?

Bei einer vertikal belasteten Dreieckskonstruktion spielt es aus statischer Sicht in der Regel keine Rolle, ob die obere oder die untere GTS verstärkt wird, da es sich im Idealfall um eine in sich steife Konstruktion handelt.

Wird jedoch der obere Querträger stark belastet und biegt sich durch, so wird ein großer Teil der Last über die Streben auf die untere GTS übertragen. Auch bei 3D-Dreiecken wird die untere GTS durch die Streben tendenziell stärker belastet, allerdings wird diese auch in den Baum gedrückt und ist daher ohnehin schon tragfähiger.

Die obere GTS hingegen wird manchmal mit einer Hebelkraft auf Zug belastet – hier würde eine Cable Suspension mehr Sinn machen, da sie die Schraube im Baum halten will, während die Strut GTS + eher im Kipppunkt liegt.

Wie man sieht, kann man das nicht pauschalisieren. Am besten zeichnest du eine Skizze mit deiner Plattform, den Baumschrauben und der vorherrschenden Belastung. Zeichne Kraftpfeile ein, welche GTS wo belastet wird und wähle dementsprechend eine geeignete Verstärkung.

Kann ich mehrere Verstärkungen an einer GTS abringen?

Natürlich kannst du deine GTS (Allstar, Top oder Friend) auch mit mehreren Seilen und 2 Strut GTS + verstärken.

Oft ist es aber sinnvoller, eine Baumschraube zu entlasten, indem man die angrenzenden Teile der Plattform gezielt mit Streben (Strut Support Safety oder Strut Support GTS) abstützt oder mit einer freien Seilaufhängung (GTS Safety oder Baumschlaufe um Ast) von oben auffängt.
